OPA567AIRHGR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9mA 1.2V/μs 12nV/rtHz@ 5.5V 1.2MHz 关闭 Rail to Rail 2.4A 1 1 2.7V 5.5V 500μV 1pA General Purpose VQFN-12 贴片安装 5mm(长度)*500cm(宽度)
供应商型号: 26M-OPA567AIRHGR
供应商: 云汉优选
标准整包数: 1

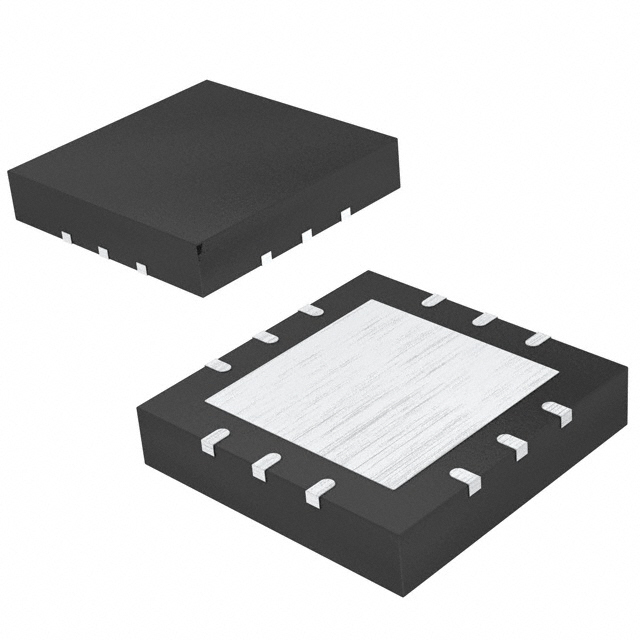

TEXAS INSTRUMENTS 运算放大器 OPA567AIRHGR

OPA567AIRHGR概述

    OPA567 2A Rail-to-Rail Power Amplifier

    产品简介


    OPA567 是一款低成本、高电流的运算放大器,专为驱动各种负载而设计,同时适用于低电压电源。它既可采用单电源也可采用双电源供电,具有灵活的设计选择,并且在输入和输出端具有轨到轨摆动能力。最大输出电流为2A,可以实现接近电源轨的输出摆幅。该放大器广泛应用于热电冷却器驱动、激光二极管泵浦、阀/执行器驱动、同步器和伺服驱动等领域。

    技术参数


    - 供电电压: +2.7V 至 +5.5V
    - 输出电流: 最大2A
    - 输入偏置电压: ±0.5mV 至 ±2mV
    - 输入噪声密度: 12nV/√Hz (1kHz)
    - 开环增益: 100dB 至 126dB
    - 带宽: 1.2MHz
    - 摆率: 1.2V/µs
    - 频率响应: 1.2MHz 增益带宽积
    - 封装: 5mm x 5mm Quad Flatpack No-lead (QFN)
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    - 高输出电流: 最大可达2A,可满足大部分高功率应用需求。
    - 可调节电流限制: 通过外部电阻设置电流限制,便于灵活配置。
    - 温度保护: 提供热应力警告,确保长时间稳定运行。
    - 小体积: 采用5mm x 5mm的小型QFN封装,方便散热和安装。
    - 高可靠性: 具备热保护和电流限制功能,适合工业级应用。

    应用案例和使用建议


    OPA567 广泛应用于热电冷却器、激光二极管泵浦和伺服驱动等场合。对于热电冷却器驱动,需注意确保供电电压在规定的范围内,以保证放大器的正常工作。建议在应用中使用外部退耦电容来提高系统的稳定性。

    兼容性和支持


    OPA567 可与多种低电压系统兼容,适用于单电源或双电源供电。制造商提供了详细的应用信息和技术支持,包括电路图、布局指南和调试工具,有助于简化设计过程并加速产品上市时间。

    常见问题与解决方案


    1. 问:如何设置电流限制?
    答:通过连接外部电阻至 ISET 引脚,根据公式 \( I{LIMIT} = I{SET} \times 9800 \) 计算所需电流限制值。

    2. 问:如何处理过热情况?
    答:连接 TFLAG 引脚至 Enable 引脚,当达到预定的温度阈值时自动关闭输出,防止过热损坏。

    3. 问:如何测试放大器的工作状态?
    答:使用电流限位旗标 IFLAG 和热应力旗标 TFLAG 进行实时监测,当输出电流达到极限或温度过高时,相应引脚会输出信号进行提示。

    总结和推荐


    OPA567 是一款高性能、可靠且易用的高电流运算放大器,特别适用于需要大功率输出的应用。其独特的电流限制和热保护功能使其在工业环境中表现出色。综上所述,我们强烈推荐将 OPA567 用于各类高功率电子系统的设计与开发中。

OPA567AIRHGR参数

参数
输出类型 Rail to Rail
关闭 关闭
典型输入噪声电压密度 12nV/rtHz@ 5.5V
Vos - 输入偏置电压 500μV
典型增益带宽 1.2MHz
最大工作供电电压 5.5V
通道数量 1
放大器类型 General Purpose
每个通道的输出电流 2.4A
电路数 1
-3db带宽 -
典型压摆率 1.2V/μs
典型供电电流 9mA
电流 - 输入偏置 1pA
最小工作供电电压 2.7V
CMRR - 共模抑制比 -
长*宽*高 5mm(长度)*500cm(宽度)
通用封装 VQFN-12
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

OPA567AIRHGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA567AIRHGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA567AIRHGR OPA567AIRHGR数据手册

OPA567AIRHGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
