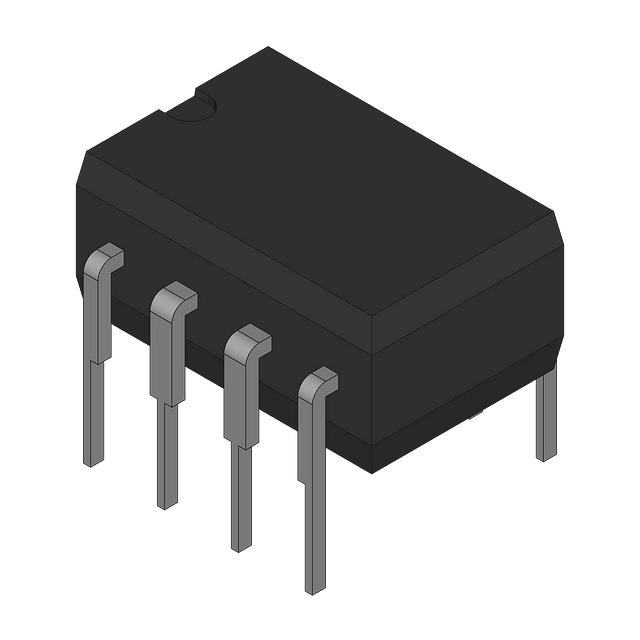

OPA2137P

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 220μA 3.5V/μs 45nV/rtHz 1MHz 关闭 60mA 2 2 ±18V,36V 1.5mV 5pA J-FET PDIP-8 通孔安装 9.81mm*6.35mm*4.57mm
供应商型号: OPA2137P
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2137P

OPA2137P概述


    产品简介


    产品类型和主要功能
    OPA137、OPA2137和OPA4137系列是高精度、低功耗的FET输入运算放大器(Operational Amplifiers,简称Op Amp)。它们以其出色的性能和广泛的应用范围而闻名。
    应用领域
    这些运算放大器适用于多种场合,包括但不限于:
    - 应变片放大器
    - 光电检测器放大器
    - 精密积分器
    - 电池供电仪器
    - 测试设备
    - 活动滤波器

    技术参数


    | 参数 | 规格 |

    | 输入偏置电流 | IB = 5pA |
    | 偏移电压 | 1.5mV |
    | 电源电压范围 | ±2.25V至±18V(单/双电源) |
    | 静态电流 | 220μA/通道 |
    | 带宽和速度 | 1MHz,3.5V/μs |
    | 输入电压范围 | 包括正电源端 |
    | 封装形式 | SOT-23-5、MSOP-8、SO-8、8-Pin DIP、14-Pin DIP |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    1. 超低输入偏置电流:仅5pA,适合于对输入偏置电流要求高的应用场景。
    2. 低功耗:每个通道的静态电流仅为220μA,适合电池供电设备。
    3. 宽供电电压范围:可以适应±2.25V到±18V的供电电压,单电源应用时供电电压范围为+4.5V至+36V。
    4. 良好的速度和功率组合:具有1MHz带宽和3.5V/μs的转换速率,适合动态响应要求较高的场合。
    5. 卓越的线性度:即使在极限条件下也保持高线性度。
    6. 完全独立的电路设计:确保双通道和四通道设计在最恶劣条件下仍能正常工作。
    7. 小型化封装:提供SOT-23-5、MSOP-8等微型封装选项,非常适合便携式和空间受限的设备。

    应用案例和使用建议


    案例分析:
    - 光电检测器放大器:OPA137可用于光电信号的放大,通过调节外部电阻,实现对不同光强度的精确测量(如图3所示)。
    - 精密积分器:适用于高精度积分需求,如图所示,可以通过简单的外部电路配置来实现。
    - 电池供电仪器:因其低功耗特性,非常适合用于电池供电的医疗或工业仪器。
    使用建议:
    - 高侧电流监测:OPA137系列可直接监测靠近正电源的信号,适用于高侧电流监测(见图2)。
    - 输入保护:输入端通过内部二极管钳位到电源轨以进行ESD保护,建议使用串联电阻以限制输入电流(见图1)。

    兼容性和支持


    这些运算放大器具有多种封装选项,包括SOT-23-5、MSOP-8、SO-8、8-Pin DIP、14-Pin DIP等,适用于广泛的电路设计需求。厂商提供全面的技术支持,包括SPICE模型下载和详细的应用文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电流超过限值 | 使用串联电阻限制输入电流 |
    | 输出短路电流过大 | 确保外部负载在安全范围内工作 |
    | 动态响应不理想 | 检查外部电容和电阻配置,确保符合设计要求 |

    总结和推荐


    综合评估:
    - OPA137、OPA2137和OPA4137系列运算放大器具有出色的小型化、低功耗和高性能特点,在多种应用中表现出色。
    - 它们特别适合对输入偏置电流、静态电流和供电电压范围有严格要求的应用。
    推荐使用:
    鉴于其广泛的应用范围、稳定的性能和高度的灵活性,我们强烈推荐在需要高精度、低功耗运算放大器的设计中使用这些产品。

OPA2137P参数

参数
-3db带宽 -
电流 - 输入偏置 5pA
典型增益带宽 1MHz
放大器类型 J-FET
典型压摆率 3.5V/μs
CMRR - 共模抑制比 -
典型输入噪声电压密度 45nV/rtHz
电路数 2
通道数量 2
典型供电电流 220μA
Vos - 输入偏置电压 1.5mV
输出类型 -
关闭 关闭
最大工作供电电压 ±18V,36V
每个通道的输出电流 60mA
最小工作供电电压 -
长*宽*高 9.81mm*6.35mm*4.57mm
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OPA2137P厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2137P数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2137P OPA2137P数据手册

OPA2137P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.7116
2000+ ¥ 13.363
3000+ ¥ 13.0144
库存: 5000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 13711.6
