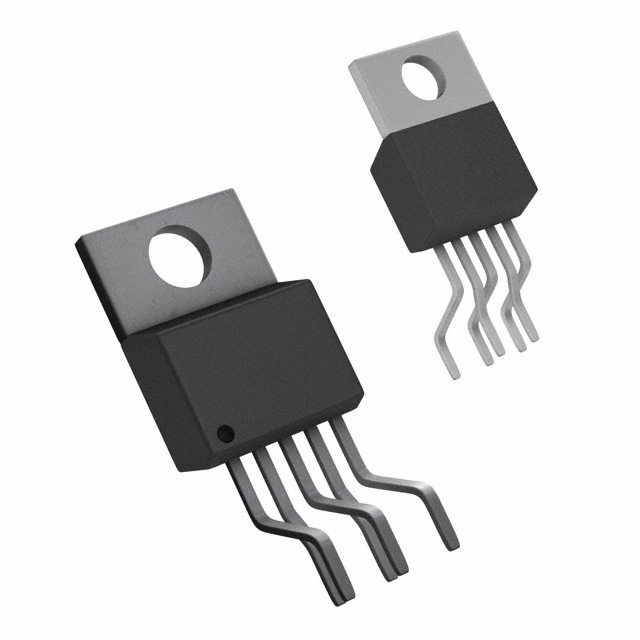

LM675T/NOPB

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 运算放大器, 单通道, TO-220封装, 单电源, 5引脚
供应商型号: LM675T/NOPB
供应商: 国内现货
标准整包数: 50
TEXAS INSTRUMENTS 运算放大器 LM675T/NOPB

LM675T/NOPB概述


    产品简介


    基本介绍
    LM675是一款高性能功率运算放大器,专为AC和DC应用设计。该产品具备广泛的带宽和低输入偏移电压,适用于各种高电流驱动的应用场合。
    主要功能
    - 输出电流能力高达3A。
    - 典型增益带宽积为5.5MHz。
    - 转换速率为8V/μs。
    - 工作电压范围为16V至60V。
    - 热保护及短路保护功能。
    应用领域
    - 桥式放大器
    - 电机速度控制
    - 伺服放大器
    - 仪器系统

    技术参数


    | 参数 | 条件 | 典型值 | 最小值 | 最大值 | 单位 |
    |
    | 供电电流 | POUT=0W | 18 | 50 mA |
    | 输入偏移电压 | VCM=0V | 1 | 10 mV |
    | 输入偏置电流 | VCM=0V | 0.2 | 2 μA |
    | 增益带宽积 | fO=20kHz, AVCL=1000 | 5.5 | 70 MHz |
    | 最大转换速率 8 V/μs |
    | 输出电压摆幅 | RL=8Ω | ±21 | ±18 V |
    | 热关断温度 170 °C |
    | 环境温度 0 70 | °C |

    产品特点和优势


    LM675具有多个显著的特点和优势,使其在市场上具备竞争力:
    - 高电流输出能力(高达3A)。
    - 宽广的工作电压范围(16V至60V)。
    - 内部输出保护二极管,增强了可靠性。
    - 具备短路保护和热保护功能,确保长期稳定运行。
    - 优秀的电磁干扰抑制能力(典型值90dB)。

    应用案例和使用建议


    应用案例
    - 桥式放大器:适合用于需要大电流输出的应用场合,如电机控制。
    - 伺服放大器:在精密控制需求较高的伺服系统中表现优异。
    使用建议
    - 设计时需注意PCB布局,确保反馈信号路径清晰无干扰。
    - 输出端连接电容时,建议增加串联电阻以避免震荡。

    兼容性和支持


    LM675采用了标准的TO-220封装,适用于多种电子设备。厂商提供了全面的技术支持和文档,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 放大器过热 | 使用合适的散热器,并确保良好的空气流通。 |
    | 输出不稳定 | 检查电源电压和负载阻抗,确保在正常范围内。 |
    | 噪声较大 | 检查输入电路是否有干扰源,适当增加滤波电容。 |

    总结和推荐


    LM675是一款优秀的高性能功率运算放大器,特别适合于需要大电流输出的应用场合。其出色的性能指标和丰富的功能使其在多个领域具备广泛应用前景。虽然使用时需注意散热和PCB布局等问题,但总体来说,该产品是一款值得推荐的产品。对于那些寻求高性能功率放大解决方案的设计者来说,LM675是一个非常理想的选择。

LM675T/NOPB参数

参数
-3db带宽 -
电路数 1
放大器类型 Power
每个通道的输出电流 3A
典型输入噪声电压密度 16nV/rtHz
典型供电电流 18mA
典型压摆率 8V/μs
最小工作供电电压 -
Vos - 输入偏置电压 1mV
CMRR - 共模抑制比 -
关闭 关闭
通道数量 1
输出类型 -
最大工作供电电压 ±30V,60V
电流 - 输入偏置 200nA
典型增益带宽 5.5MHz
长*宽*高 10.16mm*4.57mm*8.64mm
通用封装 TO-220-5
安装方式 通孔安装
零件状态 在售
包装方式 管装

LM675T/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM675T/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LM675T/NOPB LM675T/NOPB数据手册

LM675T/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
