OPA564AQDWPRQ1

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 39mA 40V/μs 102.8nV/rtHz@ ±12V 17MHz 关闭 1.5A 1 1 ±12V,24V 2mV 10pA General Purpose HSOIC-20 贴片安装,黏合安装 12.95mm*7.59mm*2.65mm
供应商型号: OPA564AQDWPRQ1
供应商: 国内现货
标准整包数: 100
TEXAS INSTRUMENTS 运算放大器 OPA564AQDWPRQ1

OPA564AQDWPRQ1概述

    OPA564-Q1 高电流功率运算放大器

    1. 产品简介


    OPA564-Q1 是一款低功耗、高输出电流的运算放大器,专为驱动感性负载而设计。这款功率运算放大器特别适合应用于电力线通信和电机控制等领域。它能够在单电源电压范围从 +7V 到 +24V 或双电源电压范围从 ±3.5V 到 ±12V 的情况下运行,确保了其广泛的应用范围和适应性。

    2. 技术参数


    - 输出电流:最大 1.5A(在感性负载下)。
    - 电源电压范围:
    - 单电源:+7V 至 +24V。
    - 双电源:±3.5V 至 ±12V。
    - 带宽:
    - 增益带宽积:17MHz。
    - 全功率带宽:1.3MHz。
    - 摆率:40V/μs。
    - 差分输入电压范围:高达 20Vpp。
    - 过温保护:自动关闭并具备复位功能。

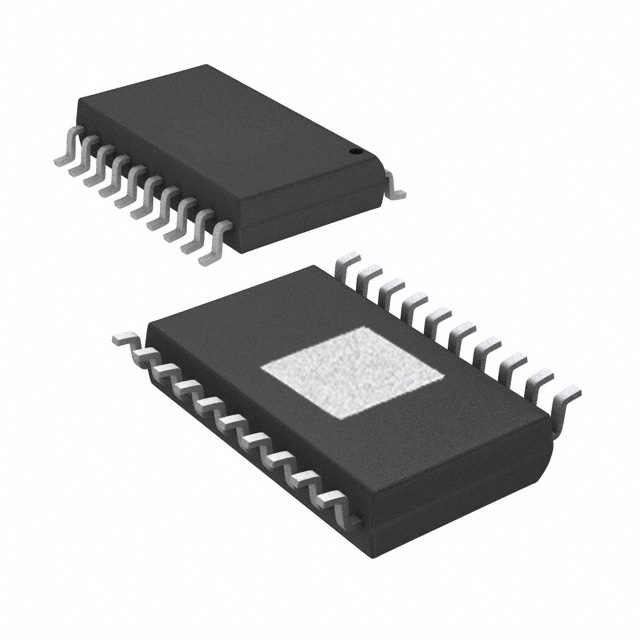

    - 封装:HSOP-20(带散热底板)。

    3. 产品特点和优势


    OPA564-Q1 最显著的特点之一是其高输出电流能力,能够提供高达 1.5A 的连续输出电流。这使得它成为处理大电流需求的理想选择。此外,该放大器的高增益带宽积(17MHz)和全功率带宽(1.3MHz),使其在高频信号处理中表现出色。集成的温度保护机制不仅增强了可靠性,还简化了系统设计。通过电流限制和热关断等功能,可以避免过载和热损伤,从而提升系统的安全性和稳定性。

    4. 应用案例和使用建议


    - 电力线通信:利用其高输出电流和宽带宽特性,在电力线通信中传输大信号。
    - 阀、执行器驱动:驱动阀门和其他执行机构,因其高输出电流和可靠性。
    - 激光二极管驱动:驱动激光二极管,需注意电流限制设置以防止过载。
    使用建议:
    - 确保电路中的散热措施到位,以避免长时间过载导致的热损坏。
    - 设置合适的电流限制值,以避免因输出电流过大而导致的故障。
    - 根据实际需求调整电源电压,确保满足输出电流和带宽的要求。

    5. 兼容性和支持


    OPA564-Q1 兼容多种电源电压,无论是单电源还是双电源,都能稳定运行。制造商 Texas Instruments 提供详尽的技术文档和设计指南,确保用户能够正确地应用该产品。此外,TI 还提供了技术支持服务,以帮助解决在实际应用中遇到的问题。

    6. 常见问题与解决方案


    - Q: 输出电流不足怎么办?
    - A: 检查电源电压是否足够高,确认没有过载情况发生。可以适当增加电流限制值,或者检查电路连接是否正确。

    - Q: 设备过热怎么办?
    - A: 确认散热措施是否到位,检查是否有过载或短路的情况发生。确保散热垫安装良好,并且电路设计符合安全操作区域(SOA)要求。

    7. 总结和推荐


    总结:OPA564-Q1 集成了高输出电流能力和宽工作电压范围,适用于多种高功率应用场合。其内置的温度保护机制和电流限制功能进一步提升了其可靠性和安全性。
    推荐:鉴于 OPA564-Q1 在高功率应用领域的卓越表现,特别是在需要大电流驱动的场景下,强烈推荐使用此款产品。对于追求高效能、高可靠性的应用项目,OPA564-Q1 是理想的选择。

OPA564AQDWPRQ1参数

参数
典型供电电流 39mA
典型压摆率 40V/μs
输出类型 -
关闭 关闭
放大器类型 General Purpose
电流 - 输入偏置 10pA
典型增益带宽 17MHz
CMRR - 共模抑制比 -
Vos - 输入偏置电压 2mV
电路数 1
最大工作供电电压 ±12V,24V
每个通道的输出电流 1.5A
典型输入噪声电压密度 102.8nV/rtHz@ ±12V
最小工作供电电压 -
通道数量 1
-3db带宽 -
长*宽*高 12.95mm*7.59mm*2.65mm
通用封装 HSOIC-20
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

OPA564AQDWPRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA564AQDWPRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA564AQDWPRQ1 OPA564AQDWPRQ1数据手册

OPA564AQDWPRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
