OPA569AIDWP

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: OP Amp Single GP R-R I/O 5.5V 20-Pin
供应商型号: OPA569AIDWP
供应商: 国内现货
标准整包数: 1000

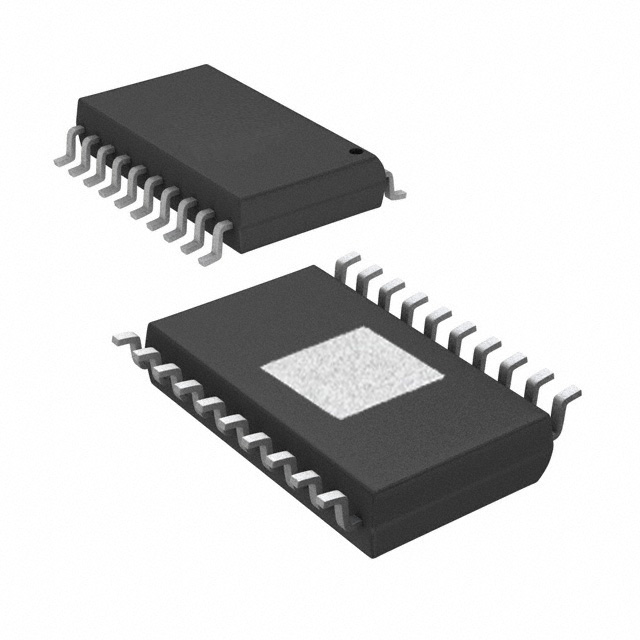

TEXAS INSTRUMENTS 运算放大器 OPA569AIDWP

OPA569AIDWP概述


    产品简介


    OPA569是一款由德州仪器(Texas Instruments)生产的低成本、高电流功率放大器。它设计用于驱动各种负载,并且可以使用低电压电源进行操作。该放大器具有单端和差分输入输出的轨到轨摆动能力,在2A的输出电流条件下,输出电压可以接近供电轨电压,误差仅为150mV。这款放大器适用于需要高输出电流和宽电压范围的应用场景,例如热电冷却器驱动、激光二极管泵浦、阀门及执行器驱动、同步伺服驱动、换能器激励以及通用线性功率增强等。

    技术参数


    - 输出电流: 最大输出电流为2A
    - 输出电压摆动: 输出电压可接近供电轨电压,误差为150mV
    - 工作温度范围: 工业级温度范围:-40°C 到 +85°C
    - 输入偏置电流: 输入偏置电流典型值为±1pA
    - 输入失调电压: 输入失调电压最大为±2mV
    - 增益带宽积: 1.2MHz
    - 开环增益: 最小100dB
    - 输出阻抗: 12MΩ || 570Ω
    - 封装: SO-20 PowerPAD封装
    - 供应电压: +2.7V 到 +5.5V
    - 静态电流: 当输出电流为0A时,静态电流为3.4mA到6mA
    - 电流监测: 提供比例为1:475的输出电流双向复制信号

    产品特点和优势


    - 高输出电流: OPA569的最大输出电流可达2A,这是许多普通放大器无法比拟的优点。
    - 高精度电流限制: 用户可以通过外部电阻或数字转换器精确调整电流限制。
    - 内置保护机制: 包括过温保护和过流保护,确保设备的稳定性和安全性。
    - 易于集成: 小型化PowerPAD封装,方便集成到各类电路板中。
    - 低功耗: 支持禁用功能以节省电源消耗,特别是在不需要大电流输出的情况下。

    应用案例和使用建议


    - 热电冷却器驱动: OPA569可用于驱动热电冷却器(TEC),其高输出电流和精确的电流控制使其成为这类应用的理想选择。
    - 激光二极管泵浦: 在激光系统中,OPA569的稳定性及其低噪声特性可以帮助保持激光输出的准确性。
    - 一般线性功率增强: 适用于需要较高功率的模拟电路,尤其是在供电电压较低的情况下。
    使用建议:
    - 电路布局: 使用大面积的铜箔和散热片以提高散热效果,特别是在大电流应用中。
    - 负载匹配: 确保负载与输出阻抗匹配,以避免信号失真。
    - 保护电路: 增加过载保护电路,以防止长期过载导致的损坏。

    兼容性和支持


    - 兼容性: 与其他低压电子元器件如微控制器、传感器等兼容,适用于各种自动化控制系统。
    - 支持: 德州仪器提供了详尽的技术文档和支持服务,包括应用程序说明和故障排除指南。

    常见问题与解决方案


    - Q: 输出电流不稳定
    - A: 检查外部连接和负载电阻是否符合规范要求;确认电源电压稳定。
    - Q: 设备过热
    - A: 保证良好的散热环境,使用大面积的散热片,并确保电路板有足够的通风。
    - Q: 电流监测不准确
    - A: 检查电流监测电阻值是否正确,确保连接稳固无误。

    总结和推荐


    OPA569功率放大器具备高性能、高稳定性以及出色的输出电流控制能力,是高电流驱动应用的优秀选择。对于需要高精度、高稳定性的应用场景,如工业自动化、精密测量等领域,OPA569无疑是一个值得考虑的优质选项。总的来说,推荐在需要高输出电流、低功耗和精准电流控制的应用场景中使用OPA569。

OPA569AIDWP参数

参数
电路数 1
通道数量 1
电流 - 输入偏置 1pA
放大器类型 General Purpose
Vos - 输入偏置电压 500μV
输出类型 Rail to Rail
每个通道的输出电流 2.4A
CMRR - 共模抑制比 -
典型供电电流 9mA
最大工作供电电压 5.5V
典型压摆率 1.2V/μs
典型增益带宽 1.2MHz
-3db带宽 -
最小工作供电电压 2.7V
关闭 关闭
典型输入噪声电压密度 12nV/rtHz@ 5.5V
长*宽*高 12.82mm(长度)*7.52mm(宽度)
通用封装 HSOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

OPA569AIDWP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA569AIDWP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA569AIDWP OPA569AIDWP数据手册

OPA569AIDWP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 48.2384
2000+ ¥ 47.012
3000+ ¥ 45.7856
库存: 23000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 48238.4
