首页  >  产品百科  >  OPA567AIRHGT

OPA567AIRHGT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 功率运算放大器, 单通道, QFN封装, 单电源, 表面贴装, 12引脚
供应商型号: OPA567AIRHGT
供应商: 国内现货
标准整包数: 1000

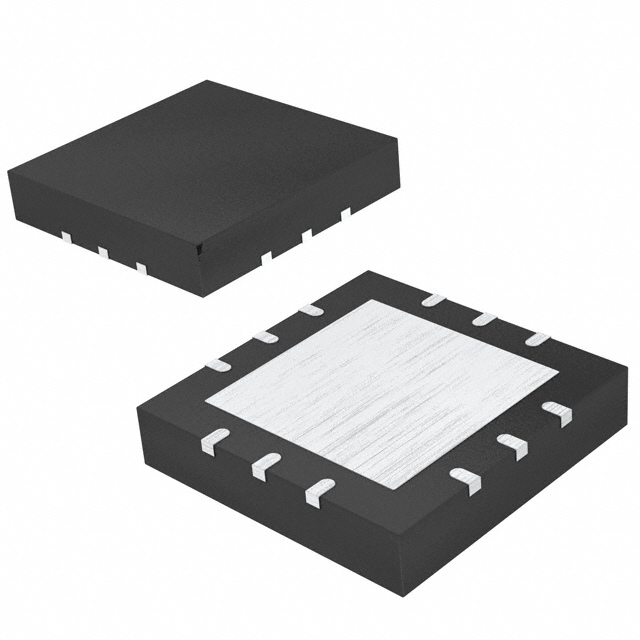

TEXAS INSTRUMENTS 运算放大器 OPA567AIRHGT

OPA567AIRHGT概述

    OPA567 高电流电源放大器技术手册



    1. 产品简介




    OPA567 是德州仪器(TI)生产的一款低成本、高电流运算放大器。它设计用于驱动各种负载,并能在低电压供电下运行。OPA567 运行于单极或双极供电模式以提供设计灵活性,并且在输入和输出端具有轨到轨摆动特性。这种放大器的主要特点包括高输出电流、出色的热保护、可调电流限制、两个状态指示标志(电流限制和温度警告)等。


    2. 技术参数




    - 输出电流: 最大输出电流为2A。
    - 输出摆幅: 输出摆幅距离供电轨不超过300mV。
    - 电源电压范围: 2.7V至5.5V。
    - 工作温度范围: -40°C 至 +85°C。
    - 封装: 5mm x 5mm Quad Flatpack No-lead (QFN) 包装,带有增强热性能的焊盘。
    - 电气特性: 包括增益带宽、摆率、开环增益等。
    - 热保护: 具有温度报警和热关断功能。
    - 失调电压: 输入失调电压在 ±2mV 范围内。
    - 噪声: 输入电压噪声密度在 1kHz 时为 12nV/√Hz。


    3. 产品特点和优势




    OPA567 的独特功能包括:

    - 高输出电流: 2A,适用于需要大电流的应用。
    - 输出轨到轨摆动: 输出接近供电轨,适合对电压需求严格的系统。
    - 热保护和过流保护: 提供安全运行保障。
    - 数字可调电流限制: 可通过外部电阻或数字转换器进行设置。
    - 双状态标志: 便于监测和控制。
    - 小功率封装: 小型封装适合紧凑的设计。
    - 易于使用: 稳定性高,不发生相位反转问题。


    4. 应用案例和使用建议




    OPA567 在多种应用中有广泛的应用,例如:

    - 热电冷却器驱动: 用于精密温控系统。
    - 激光二极管泵浦驱动: 适合高精度的光学系统。
    - 阀门、执行器驱动: 在自动化控制系统中常用。
    - 同步伺服驱动: 提供精确的信号处理能力。
    - 换能器激励: 用于声波和超声波设备。
    - OP放大器线性功率增强器: 增强信号处理系统的稳定性。

    使用建议:
    - 电源供应: 使用低阻抗旁路电容,并确保电源线路阻抗低。
    - 电流限制: 根据应用需求合理配置电流限制。
    - 温度监控: 定期检查温度传感器,确保正常运行。


    5. 兼容性和支持




    OPA567 具有良好的兼容性,可以与多种其他电子元件和设备配合使用。德州仪器提供了详尽的技术支持文档和在线帮助资源,以确保用户能够正确使用和维护产品。


    6. 常见问题与解决方案




    1. 输出电流不稳定
    - 解决方法:检查电流限制电阻和电源供应是否符合要求。

    2. 温度过高
    - 解决方法:检查散热措施是否有效,必要时增加散热装置。

    3. 失调电压过大
    - 解决方法:重新校准或更换元器件。


    7. 总结和推荐




    综上所述,OPA567 高电流电源放大器是一款非常实用的产品,其高输出电流、良好的热保护和精确的电流限制等功能使其成为众多应用场景的理想选择。建议在需要高电流驱动和精密控制的场合使用该产品。总的来说,OPA567 具有很高的市场竞争力,是电子工程师不可或缺的工具之一。

OPA567AIRHGT参数

参数
每个通道的输出电流 2.4A
典型输入噪声电压密度 12nV/rtHz@ 5.5V
最大工作供电电压 5.5V
典型压摆率 1.2V/μs
典型供电电流 9mA
输出类型 Rail to Rail
电路数 1
电流 - 输入偏置 1pA
CMRR - 共模抑制比 -
最小工作供电电压 2.7V
放大器类型 General Purpose
典型增益带宽 1.2MHz
Vos - 输入偏置电压 500μV
-3db带宽 -
通道数量 1
关闭 关闭
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 VQFN-12
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA567AIRHGT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA567AIRHGT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA567AIRHGT OPA567AIRHGT数据手册

OPA567AIRHGT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 26.2314
2000+ ¥ 25.5645
3000+ ¥ 24.8976
库存: 23000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 26231.4
