OPA2890IDGSR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.25mA(x2 Channels) 400V/μs 8.1nV/rtHz 120MHz 40mA 2 2 5V ±6V,12V 2mV 100nA 250MHz Voltage Feedback VSSOP-10 贴片安装,黏合安装 3mm*3mm*1.02mm
供应商型号: OPA2890IDGSR
供应商: 云汉优选
标准整包数: 1

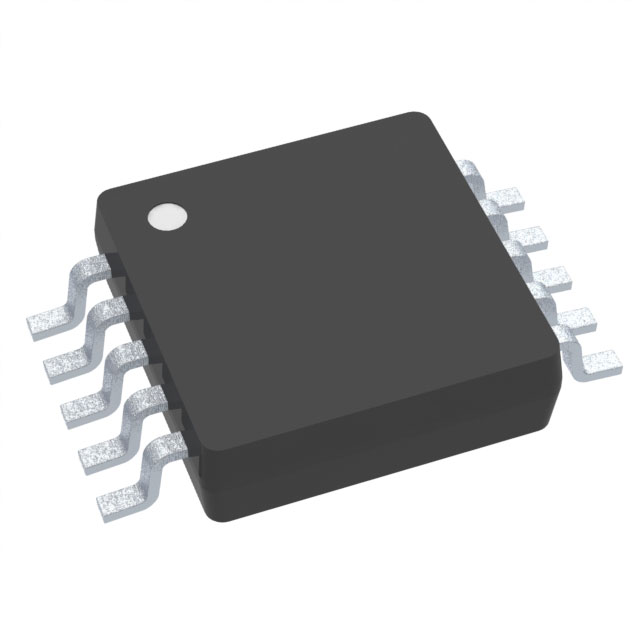

TEXAS INSTRUMENTS 运算放大器 OPA2890IDGSR

OPA2890IDGSR概述

    OPA2890 运算放大器技术手册

    1. 产品简介


    OPA2890 是一款高性能、低功耗的电压反馈运算放大器,具有关断功能。它广泛应用于视频线路驱动、xDSL线路驱动和接收器、高速成像通道、模数转换器缓冲器及便携式仪器等领域。这款运放采用单电源供电,能够实现宽广的输入电压范围和高增益带宽积。

    2. 技术参数


    - 输入范围: ±3.9V 至 ±3.5V(±VS)
    - 输出电压摆幅: ±4.1V
    - 增益带宽积: 120MHz(当增益 > +20V/V时)
    - 小信号带宽: 250MHz(增益 = +1V/V)
    - 大信号带宽: 110MHz(增益 = +2V/V)
    - 摆率: 400V/μs
    - 电源电流: 1.1mA/ch
    - 关闭电流: 30μA/ch(仅限MSOP-10封装)
    - 输入噪声: 8nV/√Hz(>100kHz)

    3. 产品特点和优势


    - 高增益带宽积:能够在多种增益下保持高带宽。
    - 低功耗:仅1.1mA的静态电流,适合电池供电的应用。
    - 高摆率:达到400V/μs,确保快速响应。
    - 宽输入电压范围:±3.9V至±3.5V,适应不同电压需求。
    - 内置关断功能:在需要降低功耗的情况下,可以减少功耗到低于30μA。

    4. 应用案例和使用建议


    应用案例:
    - 视频线路驱动:用于传输高质量的视频信号,要求高带宽和低失真。
    - xDSL线路驱动和接收器:提供可靠的高速数据传输能力。
    - 高速成像通道:在图像传感器和处理器之间进行信号处理。
    使用建议:
    - 在选择电源时,确保电源电压在 ±3V 到 ±6V 范围内。
    - 使用外部电阻调整增益,以达到所需的带宽和增益效果。
    - 对于电池供电的应用,可以利用关断功能来节省功耗。

    5. 兼容性和支持


    OPA2890 与多种其他电子元件兼容,例如视频编解码器、高速成像传感器等。Texas Instruments 提供详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    问题:在关闭模式下,输出电容为何会增加?
    解决方案:在关闭模式下,由于内部电路被切断,输出电容可能有所增加,但不会影响正常工作状态下的性能。
    问题:如何降低功耗?
    解决方案:可以通过启用关断功能将功耗降至最低,特别是在不使用时保持输出为高阻态。

    7. 总结和推荐


    OPA2890是一款出色的运算放大器,适用于多种高精度、高速度的应用场合。其高增益带宽积、低功耗和高摆率使其在众多领域表现出色。对于需要高带宽和低功耗的应用,OPA2890是一个理想的选择。强烈推荐使用此产品,特别是对于视频和高速成像应用。
    通过以上内容,希望用户能够全面了解OPA2890的功能和优势,并在实际应用中得到更好的体验。

OPA2890IDGSR参数

参数
-3db带宽 250MHz
每个通道的输出电流 40mA
典型压摆率 400V/μs
最大工作供电电压 ±6V,12V
CMRR - 共模抑制比 -
典型供电电流 2.25mA(x2 Channels)
典型增益带宽 120MHz
关闭 -
典型输入噪声电压密度 8.1nV/rtHz
Vos - 输入偏置电压 2mV
放大器类型 Voltage Feedback
电流 - 输入偏置 100nA
通道数量 2
电路数 2
输出类型 -
最小工作供电电压 5V
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA2890IDGSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2890IDGSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2890IDGSR OPA2890IDGSR数据手册

OPA2890IDGSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
