OPA2836IDGSR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1mA(x2 Channels) 560V/μs 4.6nV/rtHz@ 5V 118MHz Differential,Rail to Rail 50mA 2 2 2.5V ±2.75V,5.5V 65μV 650nA 205MHz Voltage Feedback VSSOP-10 贴片安装,黏合安装
供应商型号: OPA2836IDGSR
供应商: 国内现货
标准整包数: 1000

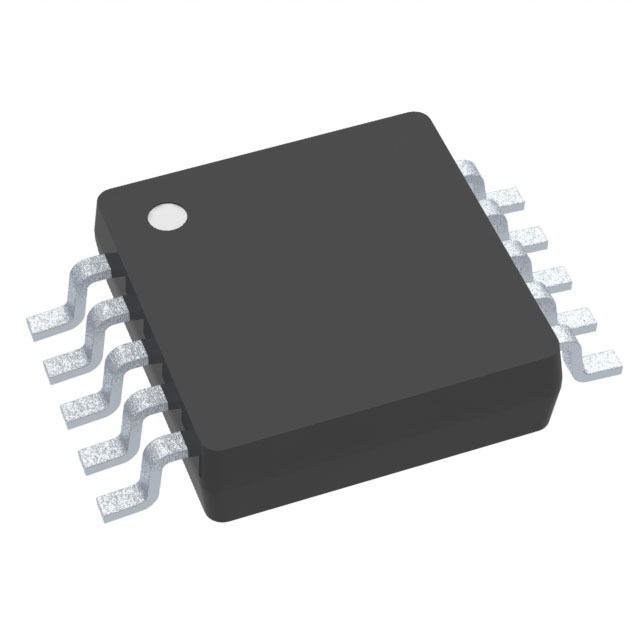

TEXAS INSTRUMENTS 运算放大器 OPA2836IDGSR

OPA2836IDGSR概述

    电子元器件技术手册:OPA836与OPA2836 运算放大器

    产品简介


    OPA836与OPA2836是德州仪器(Texas Instruments)推出的一系列超低功耗运算放大器,适用于多种电池供电和便携式设备。这些放大器设计用于电压反馈模式,能够提供高速响应和卓越的信号保真度。它们被广泛应用于低功率信号调理、音频ADC输入缓冲、低功率SAR和ΔΣ ADC驱动等领域。

    技术参数


    - 工作电压:2.5 V至5.5 V(单电源),±1.25 V至±2.75 V(双电源)
    - 静态电流:1 mA(典型值),在功率关闭模式下仅为0.5 μA(典型值)
    - 带宽:205 MHz
    - 摆率:560 V/μs
    - 上升时间:3 ns(2 V阶跃)
    - 建立时间(0.1%):22 ns(2 V阶跃)
    - 过驱动恢复时间:60 ns
    - 信噪比:-117.6 dBc(1 kHz,1 VRMS)
    - 总谐波失真:-130 dBc(1 kHz,1 VRMS)
    - 二次/三次谐波失真:-85 dBc/-105 dBc(1 MHz,2 Vpp)
    - 输入电压噪声:4.6 nV/√Hz(100 kHz时)
    - 输入失调电压:65 µV(最大400 µV)
    - 共模抑制比:116 dB
    - 输出电流驱动能力:50 mA
    - 轨到轨输出:支持
    - 输入电压范围:-0.2 V至+3.9 V(5 V电源)
    - 工作温度范围:-40°C至+125°C

    产品特点和优势


    OPA836与OPA2836的显著特点是其极低的功耗和高频率性能。这些特性使其特别适合于需要高效率和高性能的电池供电应用。通过集成的增益设置电阻,可以轻松实现不同增益配置,进一步增强了其灵活性和易用性。此外,该系列放大器具有优异的信噪比和低谐波失真,确保了出色的信号质量。

    应用案例和使用建议


    - 低功率信号调理:适用于需要高精度和低噪声的信号调理电路。
    - 音频ADC输入缓冲:确保音频信号的准确传递,提高ADC的输入信噪比。
    - 低功率SAR和ΔΣ ADC驱动:为模数转换器提供稳定的输入信号,增强系统整体性能。

    使用建议:
    - 在高频应用中,考虑添加去耦电容以稳定电源并减少噪声干扰。
    - 根据具体应用场景选择合适的增益设置,以获得最佳性能。

    兼容性和支持


    这些放大器与现有的TI产品兼容,并且TI提供了详尽的技术文档和支持。用户可以通过访问TI官网获取最新的软件工具和开发资源,以辅助设计和调试过程。

    常见问题与解决方案


    1. 问题:在高增益情况下,输出信号出现削波现象。
    - 解决方案:检查电源电压是否足够高,同时确保负载阻抗匹配适当。

    2. 问题:电源噪声影响放大器性能。
    - 解决方案:增加去耦电容或采用更稳定的电源供应。

    总结和推荐


    综上所述,OPA836与OPA2836凭借其超低功耗、高速响应和卓越的信号质量,在众多应用中展现出强大的竞争力。对于追求高效能和高可靠性的设计项目,这些放大器无疑是理想的选择。因此,强烈推荐在上述应用中使用这些产品。

OPA2836IDGSR参数

参数
CMRR - 共模抑制比 -
放大器类型 Voltage Feedback
Vos - 输入偏置电压 65μV
-3db带宽 205MHz
输出类型 Differential,Rail to Rail
电流 - 输入偏置 650nA
最小工作供电电压 2.5V
典型增益带宽 118MHz
典型供电电流 1mA(x2 Channels)
关闭 -
典型压摆率 560V/μs
通道数量 2
电路数 2
每个通道的输出电流 50mA
典型输入噪声电压密度 4.6nV/rtHz@ 5V
最大工作供电电压 ±2.75V,5.5V
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA2836IDGSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2836IDGSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2836IDGSR OPA2836IDGSR数据手册

OPA2836IDGSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
