OPA2743EA/2K5

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.1mA(x2 Channels) 10V/μs 30nV/rtHz 7MHz 关闭 Rail to Rail 20mA 2 2 ±6V,12V 1.5mV 1pA CMOS VSSOP-8 贴片安装,黏合安装 3mm*3mm*970μm
供应商型号: OPA2743EA/2K5
供应商: 国内现货
标准整包数: 1000

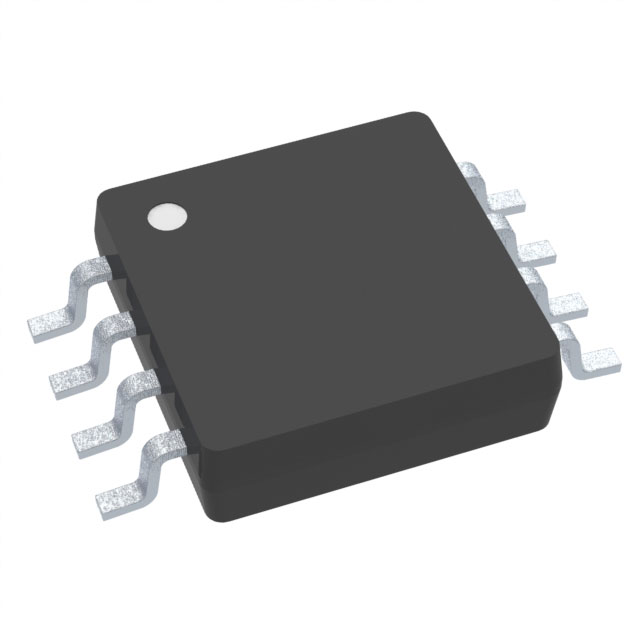

TEXAS INSTRUMENTS 运算放大器 OPA2743EA/2K5

OPA2743EA/2K5概述


    产品简介


    OPA743系列:高速、低功耗运算放大器
    OPA743、OPA2743 和 OPA4743 是由德州仪器(Texas Instruments)开发的一系列高性能运算放大器,专为需要高速度和低功耗的应用而设计。这些运算放大器广泛应用于多种领域,如LCD面板校正、汽车应用、便携式设备、传感器放大和测试设备等。

    技术参数


    以下是OPA743系列的主要技术参数:
    - 速度性能:增益带宽积为7MHz,斜率速率高达10V/µs。
    - 供电范围:
    - 单电源供电:3.5V到12V。
    - 双电源供电:±1.75V到±6V。
    - 静态电流:每放大器的静态电流为1.1mA。
    - 共模抑制比(CMRR):全量程下可达84dB。
    - 输入偏置电流:极低,仅为1pA。
    - 封装类型:提供多种封装选项,包括SOT23-5、MSOP-8、TSSOP-14和SO-8等。

    产品特点和优势


    OPA743系列具有以下显著特点:
    - 高稳定性:7MHz的增益带宽和10V/µs的斜率速率使其在高频率应用中表现优异。
    - 宽电压范围:可在单电源3.5V到12V或双电源±1.75V到±6V范围内工作,增强了适用性。
    - 低功耗:每放大器仅1.1mA的静态电流,适合电池驱动设备。
    - 高共模抑制比:确保在复杂电磁环境中稳定运行。
    - 宽温度范围:可以在-40°C到+85°C的环境下正常工作,适用于极端环境条件。

    应用案例和使用建议


    OPA743系列广泛应用于多个领域:
    - LCD面板校正:用于64位灰度级别的液晶显示器中,校正玻璃传输特性的非线性。
    - 汽车应用:例如音频系统、传感器应用和安全系统。
    - 便携式设备:由于其低功耗特性,非常适合电池驱动的设备。
    - 参考缓冲器:适用于需要高动态范围的数模转换器(DAC),例如笔记本或桌面LCD面板中的源驱动器。
    使用建议:
    - 在应用时,应使用陶瓷电容(1000pF)并联钽电容(1µF)进行电源端旁路,以保持稳定性。
    - 在大容性负载情况下,考虑在反馈路径内加入10Ω到20Ω的电阻以减少振铃现象。

    兼容性和支持


    OPA743系列与多种电子元器件和设备兼容。制造商提供了详尽的技术支持文档,包括详细的电路图和典型应用案例,帮助用户进行快速部署和优化设计。此外,厂家还提供了详尽的文档和专业技术支持,以解决用户可能遇到的任何问题。

    常见问题与解决方案


    1. 问题:输入信号超过供电电压时,输入端如何保护?
    - 解决方案:采用ESD二极管进行保护,输入信号应在限流至10mA以内。

    2. 问题:如何在单位增益配置下改善容性负载驱动?
    - 解决方案:通过在反馈回路内加入10Ω到20Ω的电阻来减少振铃现象。

    3. 问题:输出摆幅受哪些因素影响?
    - 解决方案:输出摆幅与负载电阻有关,在轻负载(>100kΩ)时可达到接近电源轨的位置;而在重负载(<1kΩ)时,输出可摆动至100mV至电源轨。

    总结和推荐


    总体来看,OPA743系列运算放大器以其出色的性能、宽泛的电压适应性和低功耗等特点,成为高可靠性应用的理想选择。特别是在需要高精度、高稳定性和宽温工作的应用场景中,其表现尤为突出。因此,我强烈推荐OPA743系列运算放大器用于高要求的应用环境中。

OPA2743EA/2K5参数

参数
-3db带宽 -
每个通道的输出电流 20mA
关闭 关闭
典型供电电流 1.1mA(x2 Channels)
典型输入噪声电压密度 30nV/rtHz
典型压摆率 10V/μs
CMRR - 共模抑制比 -
电路数 2
电流 - 输入偏置 1pA
最小工作供电电压 -
输出类型 Rail to Rail
放大器类型 CMOS
典型增益带宽 7MHz
Vos - 输入偏置电压 1.5mV
最大工作供电电压 ±6V,12V
通道数量 2
长*宽*高 3mm*3mm*970μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA2743EA/2K5厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2743EA/2K5数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2743EA/2K5 OPA2743EA/2K5数据手册

OPA2743EA/2K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 17.8534
2000+ ¥ 17.3995
3000+ ¥ 16.9456
库存: 55000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 17853.4
