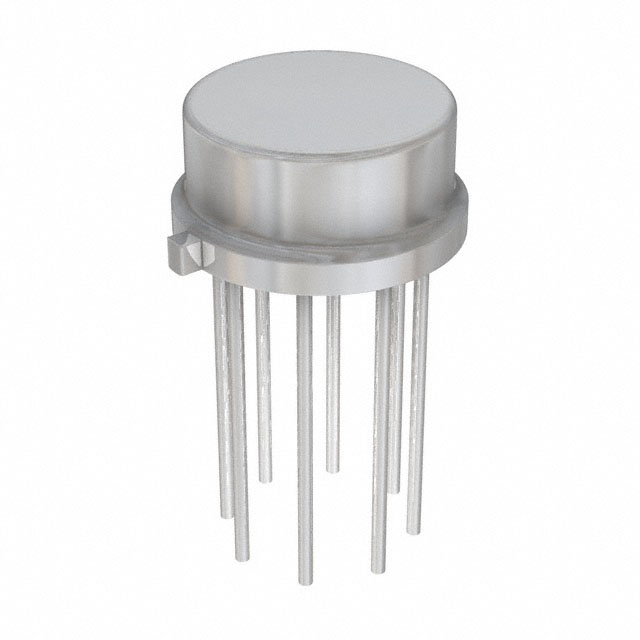

OPA627SM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 7mA 55V/μs 15nV/rtHz@ ±15V 16MHz Rail to Rail 45mA 1 1 ±18V,36V 40μV 1pA General Purpose TO-99-8 通孔安装 9.08mm(长度)*9.08mm(宽度)
供应商型号: UA-OPA627SM
供应商: 海外现货
标准整包数: 20
TEXAS INSTRUMENTS 运算放大器 OPA627SM

OPA627SM概述

    OPA627 和 OPA637 高精度高速差分场效应晶体管运算放大器

    1. 产品简介


    OPA627 和 OPA637 是由德州仪器(TI)生产的高精度高速差分场效应晶体管(Difet)运算放大器。它们在塑料PDIP、SOIC以及金属封装TO-99中提供,适用于广泛的工业和军事温度范围。这些放大器在广泛的电源电压范围内(±4.5 V 至 ±18 V)表现出卓越的性能,特别适合于精密仪表、快速数据采集、数模转换器输出放大器等领域。

    2. 技术参数


    - 供电电压:±4.5 V 至 ±18 V
    - 输入偏置电流:最大值为5 pA
    - 输入偏移电压:最大值为100 µV
    - 输入噪声密度:10 kHz时为4.5 nV/√Hz
    - 失调电压漂移:最大值为0.8 µV/°C
    - 功耗:最大1000 mW
    - 电源抑制比:在±4.5至±18 V下达到100 dB
    - 带宽:增益为-1时,OPA627为550 ns;增益为-4时,OPA637为300 ns
    - 压摆率:在增益为-1时,OPA627为40 V/µs;增益为-4时,OPA637为100 V/µs

    3. 产品特点和优势


    - 低噪声:在10 kHz时噪声密度仅为4.5 nV/√Hz
    - 高速度:OPA627的建立时间为550 ns,而OPA637为450 ns
    - 低漂移:输入偏移电压的最大漂移为0.8 µV/°C
    - 高带宽:具有高动态性能,特别是在快速变化的信号处理中表现优异

    4. 应用案例和使用建议


    - 应用场景:适用于精密仪器仪表、快速数据采集、传感器放大电路等
    - 使用建议:在使用过程中,应注意电源电压的选择,以确保稳定的运行。此外,在高负载电容的情况下,需要考虑增加补偿电容以改善稳定性。

    5. 兼容性和支持


    - 兼容性:OPA627 和 OPA637 可与多种电路板设计和电源配置兼容,适合大多数标准应用。
    - 支持和服务:德州仪器提供详尽的技术文档、在线工具和社区支持,有助于用户更有效地使用这些器件。

    6. 常见问题与解决方案


    - Q1: 放大器的噪声密度如何测量?
    - A1: 在10 kHz频率下,OPA627和OPA637的输入噪声密度分别为4.5 nV/√Hz。可以通过信号发生器和频谱分析仪进行测量。
    - Q2: 如何改善放大器的稳定性?
    - A2: 在应用电路中增加适当的补偿电容可以改善放大器的稳定性。通常,对于高负载电容,应选择合适的补偿电容值。

    7. 总结和推荐


    综上所述,OPA627 和 OPA637 是性能卓越的高性能运算放大器,适合在精密仪表、快速数据采集等应用中使用。由于其出色的噪声性能和高速度,它们在市场上具有很强的竞争力。对于需要高精度和高带宽的应用,我们强烈推荐使用OPA627 和 OPA637。
    本文对OPA627 和 OPA637 的性能和应用进行了详细介绍,希望能够帮助读者更好地理解和使用这些高性能运算放大器。

OPA627SM参数

参数
电流 - 输入偏置 1pA
电路数 1
关闭 -
典型输入噪声电压密度 15nV/rtHz@ ±15V
放大器类型 General Purpose
通道数量 1
典型压摆率 55V/μs
每个通道的输出电流 45mA
最小工作供电电压 -
典型供电电流 7mA
最大工作供电电压 ±18V,36V
输出类型 Rail to Rail
CMRR - 共模抑制比 -
Vos - 输入偏置电压 40μV
典型增益带宽 16MHz
-3db带宽 -
长*宽*高 9.08mm(长度)*9.08mm(宽度)
通用封装 TO-99-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OPA627SM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA627SM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA627SM OPA627SM数据手册

OPA627SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
