OPA2673IRGVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 32mA(x2 Channels) 3.5KV/μs 2.4nV/rtHz 600MHz 700mA 2 2 -3.5V ±6.5V 2mV 6μA 600MHz Current Feedback QFN 贴片安装 4mm*4mm*900μm
供应商型号: OPA2673IRGVR
供应商: 国内现货
标准整包数: 2500

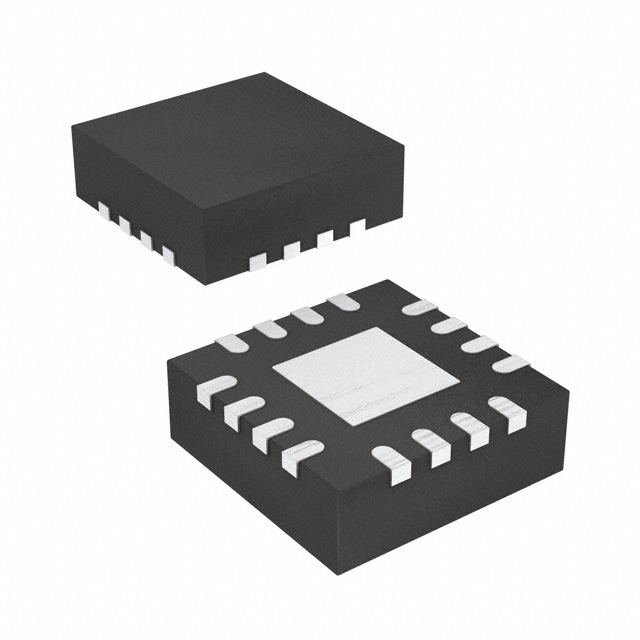

TEXAS INSTRUMENTS 运算放大器 OPA2673IRGVR

OPA2673IRGVR概述


    产品简介




    OPA2673 运算放大器 是一款高性能的双通道宽频带高输出电流运算放大器,专为电源线调制解调器等应用设计。该产品具备宽广的工作频率范围、高输出电流和低失真特性,能够满足各种苛刻的应用需求。适用于宽带视频线路驱动器、ARB线路驱动器、匹配的I/Q通道放大器等领域。


    技术参数




    | 参数 | 值 | 单位 |
    |---------------------------|----------------------------|------|
    | 工作电压 | ±6V
    | 工作温度范围 | -40°C 至 +85°C
    | 工作带宽(增益=+1V/V) | 600 MHz | MHz |
    | 大信号带宽(增益=+4V/V) | 300 MHz | MHz |
    | 高输出电流(峰值) | 700 mA | mA |
    | 最小输出电流(+25°C) | 460 mA | mA |
    | 谐波失真(+4V/V,2Vpp) | -67 dBc | dBc |
    | 输入失调电压(全偏置) | ±2 mV | mV |
    | 输出电压摆幅(无负载) | ±4.9 V | V |
    | 输出阻抗(全偏置) | 0.01 Ω | Ω |
    | 功耗限制 | ±800 mA | mA |
    | 封装类型 | QFN-16


    产品特点和优势




    OPA2673 运算放大器 的主要特点是其卓越的高频响应和高输出电流能力。它能够在单+12V供电下运行,并提供非常高的输出电流,满足了广泛的应用需求。其关键特性包括:

    - 高带宽: 可达到600 MHz(增益=+1V/V),能够处理高速信号。
    - 高输出电流: 700 mA的最大输出电流,支持高功率应用。
    - 低失真: 优于业界标准,确保信号质量。
    - 过温保护: 提供安全可靠的操作环境。
    - 灵活的电源控制: 支持多种偏置模式,帮助降低功耗。

    这些特点使 OPA2673 成为众多应用场景的理想选择,尤其是在需要高带宽、高电流输出的场合。


    应用案例和使用建议




    OPA2673 运算放大器 广泛应用于各种领域,包括但不限于:

    - 电源线调制解调器: 高速信号传输,确保数据准确性和可靠性。
    - 宽带视频线路驱动器: 驱动多路视频信号,减少信号失真。
    - ARB 线路驱动器: 在多种环境中稳定工作,确保信号质量。
    - 匹配的I/Q通道放大器: 在射频通信系统中实现高效和稳定的信号处理。

    使用建议:

    1. 供电管理: 建议使用稳压电源,以确保供电稳定。
    2. 散热管理: 注意热管理和散热,防止过温现象。
    3. 电路布局: 优化电路布局,以减少寄生效应和电磁干扰。
    4. 信号线选择: 选择合适的信号线,以减少信号损失和干扰。


    兼容性和支持




    OPA2673 运算放大器 具有良好的兼容性,能够与现有的电路和系统无缝集成。Texas Instruments 提供详尽的技术文档和支持服务,确保用户能够顺利进行产品开发和测试。此外,TI 提供了丰富的技术支持资源,包括在线论坛、文档库和技术支持团队。


    常见问题与解决方案




    1. Q: 如何正确设置电源电压?
    - A: 请参考技术手册,确保电源电压在规定的范围内,如±6V。

    2. Q: 如何处理谐波失真?
    - A: 调整增益和负载电阻,以减少谐波失真。可以考虑使用外部滤波器来进一步减少失真。

    3. Q: 如何改善信号噪声?
    - A: 使用低噪声电源和稳定的信号路径,以减少内部噪声。可以考虑增加外部滤波器以进一步提高信噪比。


    总结和推荐




    OPA2673 运算放大器 以其出色的性能和多功能性,成为各类高要求应用的理想选择。它不仅提供了宽广的工作频率范围和高输出电流能力,还具备多种电源控制功能,确保在不同工作条件下的稳定性和可靠性。因此,强烈推荐这款运算放大器用于需要高性能和可靠性的各种电子系统中。

OPA2673IRGVR参数

参数
-3db带宽 600MHz
输出类型 -
关闭 -
电路数 2
CMRR - 共模抑制比 -
放大器类型 Current Feedback
典型压摆率 3.5KV/μs
典型输入噪声电压密度 2.4nV/rtHz
通道数量 2
最大工作供电电压 ±6.5V
最小工作供电电压 -3.5V
电流 - 输入偏置 6μA
Vos - 输入偏置电压 2mV
典型增益带宽 600MHz
典型供电电流 32mA(x2 Channels)
每个通道的输出电流 700mA
长*宽*高 4mm*4mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA2673IRGVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2673IRGVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2673IRGVR OPA2673IRGVR数据手册

OPA2673IRGVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
