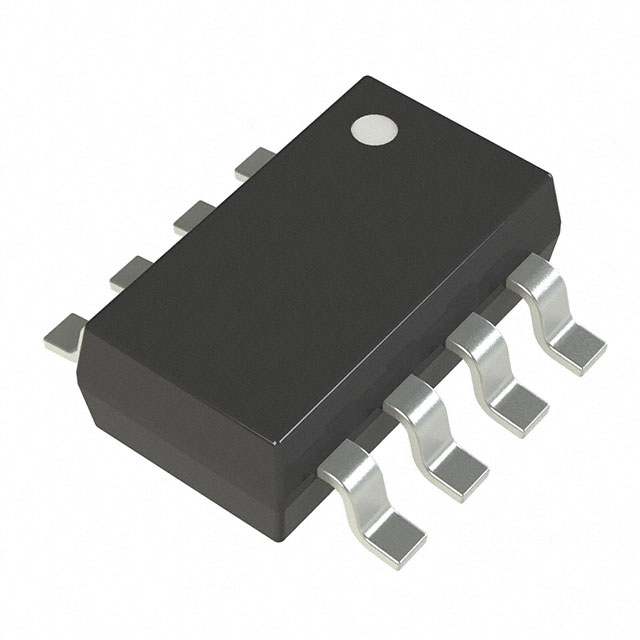

OPA2369AIDCNTG4

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 700nA(x2Channels) 5mV/μs 290nV/rtHz 12KHz 关闭 Rail to Rail 10mA 2 2 1.8V 5.5V 250μV 10pA General Purpose SOT-23-8 贴片安装,黏合安装 2.9mm*1.63mm*1.1mm
供应商型号: 1543762
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2369AIDCNTG4

OPA2369AIDCNTG4概述


    产品简介


    OPA369和OPA2369是德州仪器(Texas Instruments)推出的低功耗运算放大器系列,专为电池供电设备设计。这些放大器具有高精度、低噪声和低功耗的特点,适用于多种便携式设备和医疗仪器。

    技术参数


    OPA369和OPA2369的关键技术参数如下:
    - 电源电压范围: 1.8V 至 5.5V
    - 最大偏置电流: 1μA
    - 最大输入失调电压: 750μV
    - 最大失调电压漂移: 1.75μV/°C
    - 共模抑制比 (CMRR): 90至114dB
    - 输入电压范围: -0.5V 至 V+ + 0.5V
    - 电源抑制比 (PSRR): 5至20μV/V
    - 开环增益: 100dB
    - 增益带宽积 (GBW): 12kHz
    - 噪声密度 (1kHz时): 120nV/√Hz
    - 输出摆幅: RL = 100kΩ时为10mV,RL = 10kΩ时为25mV
    - 过载恢复时间: VIN × 增益 > VS 时为250μs

    产品特点和优势


    - 零交叉: 解决了输入端跨接失真的问题,尤其在低电压(<3V)和轨对轨输入应用中表现优异。
    - 微小尺寸: 提供SC70-5、SOT23-8、MSOP-8三种封装选择。
    - 极低功耗: 最大静态电流仅为1μA,适用于电池供电设备。
    - 卓越的温度稳定性: 最大失调电压漂移为1.75μV/°C,适用于广泛的温度环境。

    应用案例和使用建议


    典型应用案例包括:
    - 便携式医疗仪器: 利用其超低功耗和高精度特点。
    - 测试设备: 如精密测量工具。
    - 电池监控: 通过调整反馈电阻实现精准的电压监控。
    使用建议:
    - 负载电容处理: 超过约50pF的负载电容会导致额外的过冲和振铃,可考虑增加一个小阻值的电阻(RS)来减少这种现象。
    - 输入保护: 确保输入电压不超出供电范围,同时限制输入电流不超过10mA,以防止过大的电流导致输入损坏。

    兼容性和支持


    兼容性: 与各种电池供电设备和其他便携式电子产品兼容,能够与多种不同电源电压配合使用。
    支持: 德州仪器提供全面的技术文档和支持服务,包括详细的电气特性、典型应用电路图等,方便工程师进行开发和调试。

    常见问题与解决方案


    常见问题及解决方案:
    - 过冲问题: 由于负载电容引起的过冲可以通过在输出端插入一个10Ω到20Ω的小电阻来缓解。
    - 电流限制: 若输入电压超过供电电压范围,则可能需要限制输入电流不超过10mA,这可以通过添加输入电阻来实现。

    总结和推荐


    综合评价:
    OPA369和OPA2369在便携式设备和医疗设备等领域的应用表现出色。它们拥有出色的低温稳定性、低功耗以及易于使用的设计特点,特别适合于需要高性能、低功耗且空间受限的应用场合。
    推荐: 鉴于其独特的功能和优势,我们强烈推荐使用OPA369和OPA2369运算放大器,尤其是在需要高精度和稳定性的应用环境中。

OPA2369AIDCNTG4参数

参数
-3db带宽 -
电流 - 输入偏置 10pA
典型供电电流 700nA(x2Channels)
典型输入噪声电压密度 290nV/rtHz
电路数 2
Vos - 输入偏置电压 250μV
典型压摆率 5mV/μs
典型增益带宽 12KHz
放大器类型 General Purpose
CMRR - 共模抑制比 -
最大工作供电电压 5.5V
通道数量 2
每个通道的输出电流 10mA
关闭 关闭
最小工作供电电压 1.8V
输出类型 Rail to Rail
长*宽*高 2.9mm*1.63mm*1.1mm
通用封装 SOT-23-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

OPA2369AIDCNTG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2369AIDCNTG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2369AIDCNTG4 OPA2369AIDCNTG4数据手册

OPA2369AIDCNTG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
