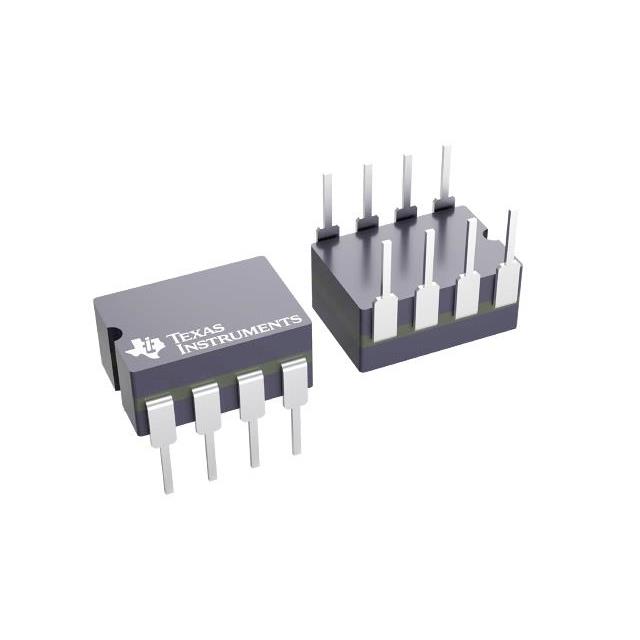

LM7171AMJFQMLV

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 2KV/μs@ ±15V 14nV/rtHz 170MHz 1 1.5mV@ ±5V 10μA@ ±5V DIP 通孔安装
供应商型号: LM7171AMJFQMLV
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 运算放大器 LM7171AMJFQMLV

LM7171AMJFQMLV概述

    LM7171QML: 高速高输出电流电压反馈放大器

    产品简介


    LM7171QML 是一款高性能的高速电压反馈放大器,专为视频处理和高速信号处理设计。其独特的设计使其具有类似电流反馈放大器的快速切换特性,但仍然保持了传统电压反馈放大器的灵活性。LM7171QML 广泛应用于HDSL、ADSL驱动器、多媒体广播系统、专业摄像机、视频放大器、复印机/扫描仪/传真机、高清电视放大器及脉冲放大器等领域。

    技术参数


    - 基本规格:
    - 工作温度范围:-55°C 至 +125°C
    - 供电电压范围:5.5V 至 36V
    - 最大功耗:730mW(±15V)
    - 性能指标:
    - 剩余电压:±1.0 mV
    - 输入偏置电流:10 μA
    - 共模抑制比:85 dB(±10V)
    - 电源抑制比:85 dB(±15V 至 ±5V)
    - 大信号电压增益:80 dB(RL = 1KΩ)
    - 输出摆幅:±13V(RL = 1KΩ)
    - 开环输出电流:105 mA( sourcing);-95 mA( sinking)
    - 工作频率:高达 200 MHz(宽带宽)
    - 环境条件:
    - 热阻:θJA 为 8LD CDIP 的 106°C/W(静止空气)
    - 绝对最大额定值:供应电压(V+ – V−)为 36V

    产品特点和优势


    LM7171QML 的主要优势包括:
    - 高开关速率:2400V/μs,接近电流反馈放大器的水平。
    - 宽带宽:高达 200 MHz,适用于需要高速信号处理的应用。
    - 低功耗:仅为 6.5 mA,适合电池供电设备。
    - 高输出电流:100 mA,足以满足大多数负载需求。
    - 良好的温度稳定性:在广泛的工作温度范围内仍能保持高性能。

    应用案例和使用建议


    应用案例:
    - 视频分布系统:利用其高输出电流特性,适用于需要传输高清视频信号的应用。
    - 激光二极管驱动:可以提供足够的电流来驱动高功率激光二极管。
    使用建议:
    - 在使用过程中,确保正确接地以减少噪声干扰。
    - 使用适当的散热措施,特别是在高负载条件下。

    兼容性和支持


    - 兼容性:适用于 ±15V 和 ±5V 的电源供电环境。
    - 技术支持:德州仪器(TI)提供详细的文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一:放大器输出不稳定。
    - 解决办法:检查输入信号的稳定性,确保电源和接地连接良好。
    - 问题二:功耗过高。
    - 解决办法:优化电路布局,增加散热措施,必要时更换更适合的放大器。

    总结和推荐


    LM7171QML 以其高速度、高输出电流、低功耗和高稳定性,成为视频处理和高速信号处理领域的理想选择。无论是用于视频分配还是激光二极管驱动,它都能提供卓越的性能。鉴于其广泛的适用范围和可靠的性能,强烈推荐在相关项目中使用这款产品。

LM7171AMJFQMLV参数

参数
电路数 -
Vos - 输入偏置电压 1.5mV@ ±5V
典型输入噪声电压密度 14nV/rtHz
放大器类型 -
通道数量 1
每个通道的输出电流 -
典型压摆率 2KV/μs@ ±15V
关闭 -
典型供电电流 -
输出类型 -
CMRR - 共模抑制比 -
最小工作供电电压 -
电流 - 输入偏置 10μA@ ±5V
-3db带宽 -
最大工作供电电压 -
典型增益带宽 170MHz
10.16mm(Max)
7.87mm(Max)
4.57mm(Max)
通用封装 DIP
安装方式 通孔安装
包装方式 管装

LM7171AMJFQMLV厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM7171AMJFQMLV数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LM7171AMJFQMLV LM7171AMJFQMLV数据手册

LM7171AMJFQMLV封装设计

查看详情并下载
Symbol
Footprint
3D Model
