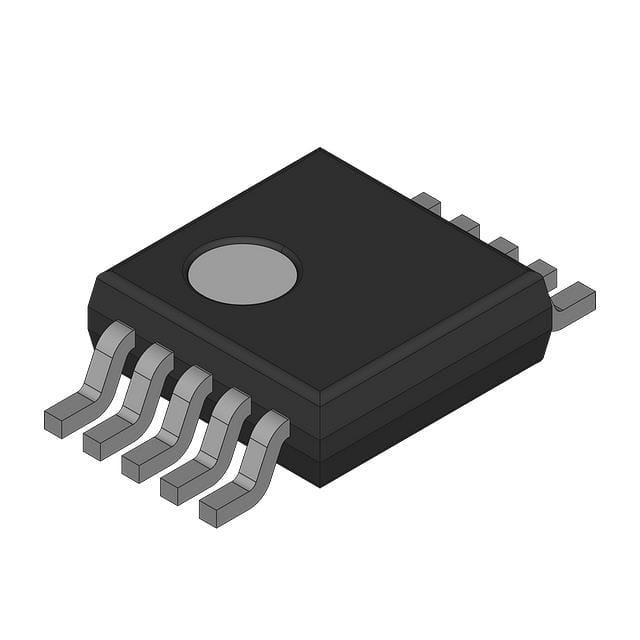

OPA2341DGSA/2K5

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 750μA(x2 Channels) 6V/μs 5.5MHz Rail to Rail 50mA 2 2mV 0.6pA CMOS VSSOP-10 贴片安装
供应商型号: CY-OPA2341DGSA/2K5
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2341DGSA/2K5

OPA2341DGSA/2K5概述

    OPA341 系列运算放大器技术手册

    产品简介


    OPA341系列是由德州仪器(TI)生产的单电源轨到轨运算放大器,属于微放大器系列(microAmplifier™ Series)。这些运算放大器具有单电源轨到轨输入输出摆动功能,适合低功耗、小型化应用。

    技术参数


    - 带宽:5.5MHz
    - 摆率:6V/μs
    - 静态电流:每通道750μA
    - 电源关断模式
    - 供电电压范围:2.5V 至 5.5V
    - 输入偏置电流:±0.6pA 至 ±10pA
    - 输入噪声密度:25nV/√Hz(1kHz)
    - 电源抑制比 (PSRR):40µV/V 至 200µV/V
    - 共模抑制比 (CMRR):58dB 至 90dB
    - 封装:SOT23-6、SO-8、MSOP-10

    产品特点和优势


    OPA341系列的优势包括:
    - 轨到轨输入和输出:允许在低压条件下实现高动态范围。
    - 微尺寸封装:适用于空间受限的应用。
    - 电源关断模式:适合便携式低功耗应用。
    - 高速响应:带宽为5.5MHz,摆率为6V/μs。
    - 卓越的稳定性:可操作温度范围广,从-55°C至+150°C。

    应用案例和使用建议


    应用案例:
    - 传感器偏置:用于精确测量。
    - 信号调理:确保信号的准确性和稳定性。
    - 数据采集:适配于各种数据采集系统。
    - 过程控制:用于自动化设备中的控制回路。
    - 音频应用:提供出色的音频处理能力。
    - 测试设备:适用于各类实验室测试设备。
    使用建议:
    - 负载电容驱动:在Unity增益配置下,使用10Ω至20Ω电阻来改善大容量负载的驱动能力。
    - 避免过载:如果输入电压超过电源电压300mV以上,需限制输入电流以防止损坏。
    - 抗混叠滤波:使用RC网络作为抗混叠滤波器可以提高转换精度。

    兼容性和支持


    OPA341系列运算放大器具有良好的兼容性,可与各种单电源和双电源设备一起使用。TI提供了详细的技术文档和丰富的技术支持资源,包括设计指南、参考设计和故障排除工具。

    常见问题与解决方案


    - 问题:如何处理输入电压超过电源电压的情况?
    - 解决方案:在输入端加一个电阻,将电流限制在10mA以内。

    - 问题:如何改善大容量负载的驱动能力?
    - 解决方案:在输出端加入10Ω至20Ω的串联电阻。
    - 问题:如何保证电源关断模式下的稳定运行?
    - 解决方案:正确设置电源电压和引脚电压,确保进入关断模式时电压符合要求。

    总结和推荐


    OPA341系列运算放大器是一款性能优越、可靠性高的运算放大器,特别适合需要低功耗和高精度的各类应用。其优异的动态响应能力和广泛的温度适应性使其成为各种应用的理想选择。强烈推荐使用此系列运算放大器。

OPA2341DGSA/2K5参数

参数
典型输入噪声电压密度 -
最大工作供电电压 -
输出类型 Rail to Rail
关闭 -
Vos - 输入偏置电压 2mV
通道数量 -
放大器类型 CMOS
电流 - 输入偏置 0.6pA
典型压摆率 6V/μs
-3db带宽 -
每个通道的输出电流 50mA
典型增益带宽 5.5MHz
CMRR - 共模抑制比 -
典型供电电流 750μA(x2 Channels)
最小工作供电电压 -
电路数 2
通用封装 VSSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 散装

OPA2341DGSA/2K5厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2341DGSA/2K5数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2341DGSA/2K5 OPA2341DGSA/2K5数据手册

OPA2341DGSA/2K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6964 ¥ 5.9929
300+ $ 0.6901 ¥ 5.9389
500+ $ 0.6837 ¥ 5.8849
1000+ $ 0.6645 ¥ 5.615
5000+ $ 0.6645 ¥ 5.615
库存: 7180
起订量: 167 增量: 1
交货地:
最小起订量为:100
合计: ¥ 599.29
直接购买
加入购物车
