OPA2743EA/250G4

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.1mA(x2 Channels) 10V/μs 30nV/rtHz 7MHz 关闭 Rail to Rail 20mA 2 2 12V 1.5mV 1pA CMOS VSSOP-8 贴片安装,黏合安装 3mm*3mm*970μm
供应商型号:
供应商:
标准整包数: 0

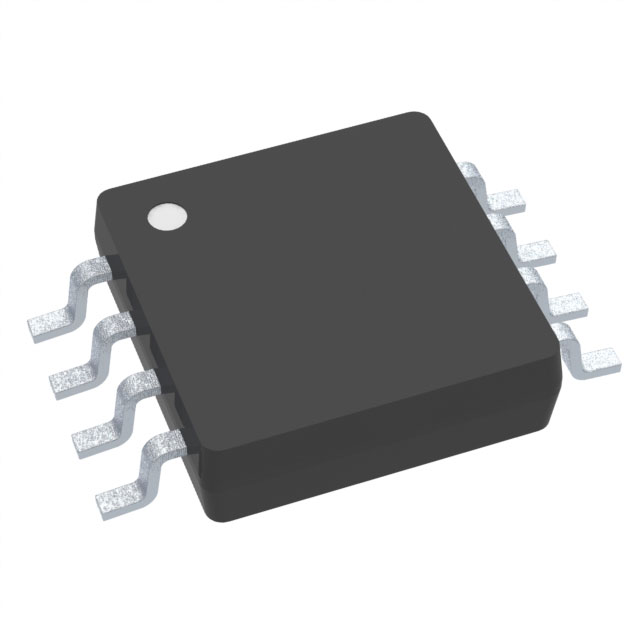

TEXAS INSTRUMENTS 运算放大器 OPA2743EA/250G4

OPA2743EA/250G4概述


    产品简介


    OPA743系列是TI(德州仪器)开发的一系列高性能运算放大器,它们专为高速应用设计。这些器件采用先进的12V模拟CMOS工艺制造,能够提供出色的交流性能,例如7MHz增益带宽(GBW)、10V/μs的上升速率以及0.0008%的总谐波失真加噪声(THD+N)。OPA743系列特别适合于单电源供电高达12V的应用,输入共模电压范围可扩展到电源轨外,并且输出可以摆动到距离电源轨100mV以内。OPA743系列提供多种封装形式,包括SOT23-5、MSOP-8、TSSOP-14等微小尺寸封装,非常适合电池供电设备和其他便携式应用。

    技术参数


    - 高速度: 7MHz增益带宽(GBW),10V/μs上升速率
    - 输入和输出轨对轨: 输入和输出可以在电源电压范围内自由摆动
    - 宽电源范围: 单电源:3.5V至12V;双电源:±1.75V至±6V
    - 低静态电流: 1.1mA
    - 全刻度共模抑制比(CMRR): 84dB
    - 封装: SOT23-5, MSOP-8, TSSOP-14
    - 低输入偏置电流: 1pA
    - 绝对最大额定值: 信号输入电压范围:(V-) -0.3V至(V+) +0.3V;短路电流:±30mA;工作温度范围:-55°C至+125°C

    产品特点和优势


    OPA743系列的主要优势在于其高速度和宽工作电压范围,使得它非常适合于需要高动态范围和低功耗的应用。特别是其轨对轨输入和输出特性使其能在极端条件下依然保持高性能,非常适合电池供电设备和便携式电子产品。此外,其超低输入偏置电流(1pA)和微小封装尺寸进一步增强了产品的市场竞争力。

    应用案例和使用建议


    OPA743系列的典型应用场景包括液晶显示器(LCD)伽马校正、汽车应用(如音频、传感器应用和安全系统)、便携设备、活动滤波器、换能器放大器、测试设备和数据采集系统。在LCD面板的伽马校正应用中,OPA743系列可通过优化的单电源操作和高输出电流驱动能力确保图像质量。对于车载应用,它可以通过高共模抑制比(CMRR)保证在各种干扰下的稳定表现。
    使用建议:
    - 在需要驱动大容性负载时,可以通过插入10Ω至20Ω的电阻来提高稳定性。
    - 为了保护输入端免受过压损坏,应在输入端添加限流电阻。

    兼容性和支持


    OPA743系列运算放大器与其他电子元件具有良好的兼容性,适用于各种不同的应用场合。制造商提供了全面的技术文档和支持,确保用户能够在产品生命周期内获得必要的技术支持和服务。

    常见问题与解决方案


    - 问题1: 输入电压超过电源电压时发生过载。
    - 解决方案: 在输入端添加一个输入电阻(如10kΩ)以限制电流不超过10mA。

    - 问题2: 输出电压无法达到预期值。
    - 解决方案: 检查电源电压是否在允许范围内,并确认负载阻抗是否合适。

    总结和推荐


    OPA743系列运算放大器以其出色的高速性能、宽工作电压范围和低静态电流,成为了许多高要求应用的理想选择。其独特的轨对轨输入和输出特性使其在低电压应用中表现出色,而低输入偏置电流则有助于减少噪声影响。总体而言,OPA743系列运算放大器是值得高度推荐的产品,尤其适用于对速度和效率有严格要求的应用场合。

OPA2743EA/250G4参数

参数
电流 - 输入偏置 1pA
通道数量 2
最小工作供电电压 -
Vos - 输入偏置电压 1.5mV
输出类型 Rail to Rail
每个通道的输出电流 20mA
典型输入噪声电压密度 30nV/rtHz
典型压摆率 10V/μs
最大工作供电电压 12V
CMRR - 共模抑制比 -
典型增益带宽 7MHz
电路数 2
放大器类型 CMOS
典型供电电流 1.1mA(x2 Channels)
关闭 关闭
-3db带宽 -
长*宽*高 3mm*3mm*970μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

OPA2743EA/250G4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2743EA/250G4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2743EA/250G4 OPA2743EA/250G4数据手册

OPA2743EA/250G4封装设计

查看详情并下载
Symbol
Footprint
3D Model
