OPA2363AIDGST

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.1mA(x2 Channels) 5V/μs 17nV/rtHz 7MHz 关闭 Rail to Rail 85mA 2 2 ±2.75V,5.5V 1mV 1pA CMOS VSSOP-10 贴片安装,黏合安装 3mm*3mm*1.02mm
供应商型号: OPA2363AIDGST
供应商: 国内现货
标准整包数: 1000

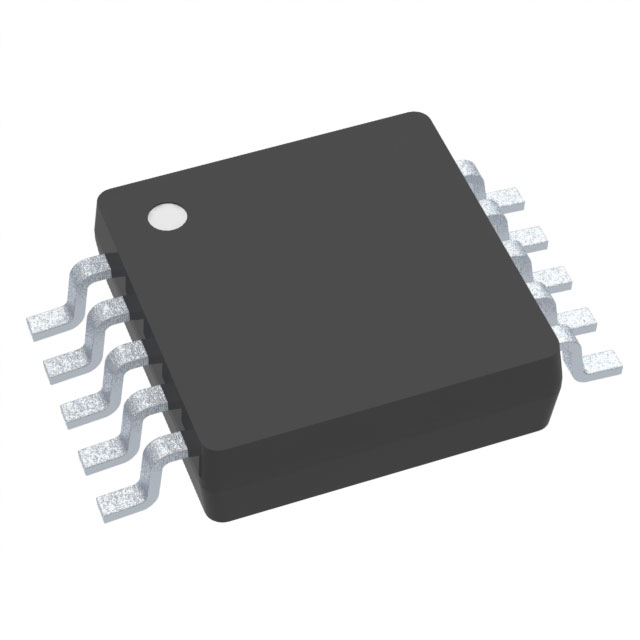

TEXAS INSTRUMENTS 运算放大器 OPA2363AIDGST

OPA2363AIDGST概述


    产品简介


    OPA363/OPA364系列运算放大器是高性能的CMOS运算放大器,专为极低电压单电源运行而设计。这些微型、低成本的放大器可在1.8V(±0.9V)至5.5V(±2.75V)的单电源下工作。应用包括传感器放大和电池供电系统中的信号调理。该系列产品包括单通道、双通道及四通道版本,采用多种封装形式,包括SOT-23、SOIC、VSSOP、UQFN等。

    技术参数


    - 电源电压范围: 1.8V到5.5V
    - 输入共模电压范围: 包括负电源和正电源
    - 输出摆幅: 在轨内10mV以内
    - 带宽: 7MHz
    - 共模抑制比(CMRR): 90dB (典型)
    - 压摆率(Slew Rate): 5V/µs
    - 偏移电压: 最大500µV
    - 静态电流: 每通道最大750µA
    - 关断模式电流: 小于1µA/通道
    - 工作温度范围: -40°C 到 +125°C

    产品特点和优势


    OPA363/OPA364系列运算放大器具有以下特点和优势:
    - 超低电压操作: 支持1.8V到5.5V的单电源供电。
    - 高带宽和快速响应: 7MHz带宽和5V/µs的压摆率。
    - 高共模抑制比: 90dB的CMRR,无交叉现象,适合驱动模拟数字转换器。
    - 低功耗和待机模式: 每通道最大静态电流为750µA,关断模式下电流小于1µA/通道。
    - 多封装选择: 提供SOT-23、SOIC、VSSOP、UQFN等多种封装形式,适用于不同的应用场景。

    应用案例和使用建议


    应用案例:
    - 传感器放大和信号调理
    - 数据采集系统
    - 过程控制
    - 模拟滤波器
    - 测试设备
    使用建议:
    1. 选择合适的封装:根据应用场景选择合适的封装,如SOT-23适用于空间受限的应用,SOIC适用于需要更高散热能力的应用。
    2. 确保良好的接地和电源去耦合:为了获得最佳性能,应确保电路板上的电源线和接地线有足够的去耦电容。
    3. 注意输入信号范围:确保输入信号不会超出器件的输入电压范围。

    兼容性和支持


    OPA363/OPA364系列运算放大器与多种标准电源和信号源兼容,可广泛应用于各类电子设备中。德州仪器提供了详尽的技术文档和支持服务,包括应用指南、样片申请、技术支持热线等。同时,还提供了在线社区和技术论坛,方便用户交流和解决问题。

    常见问题与解决方案


    1. 问题: 输入信号范围超出器件范围。
    - 解决办法: 使用外部限流电阻或信号调理电路来限制输入信号幅度。

    2. 问题: 静态电流过大。
    - 解决办法: 关闭不使用的通道以减少功耗。

    3. 问题: 输出信号失真严重。
    - 解决办法: 检查电源去耦电容和接地点是否连接良好,确保信号输入在合理范围内。

    总结和推荐


    综上所述,OPA363/OPA364系列运算放大器是一款高性能、低功耗的运算放大器,适用于各种应用场景,特别是电池供电的便携式设备。其出色的性能指标、丰富的封装选择以及完善的用户支持使其在市场上具有很高的竞争力。因此,我强烈推荐此产品用于需要高性能运算放大器的应用场景。

OPA2363AIDGST参数

参数
最小工作供电电压 -
每个通道的输出电流 85mA
关闭 关闭
CMRR - 共模抑制比 -
典型输入噪声电压密度 17nV/rtHz
最大工作供电电压 ±2.75V,5.5V
典型增益带宽 7MHz
通道数量 2
典型供电电流 1.1mA(x2 Channels)
电流 - 输入偏置 1pA
Vos - 输入偏置电压 1mV
放大器类型 CMOS
输出类型 Rail to Rail
-3db带宽 -
电路数 2
典型压摆率 5V/μs
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA2363AIDGST厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2363AIDGST数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2363AIDGST OPA2363AIDGST数据手册

OPA2363AIDGST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 16.5554
2000+ ¥ 16.1345
3000+ ¥ 15.7136
库存: 5000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 16555.4
