OPA547F/500

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 10mA 6V/μs 90nV/rtHz@ ±30V 1MHz 关闭 750mA 1 1 ±30V,60V 1mV 100nA General Purpose DDPAK-7,TO-263 贴片安装,黏合安装
供应商型号: 26M-OPA547F/500
供应商: 云汉优选
标准整包数: 1

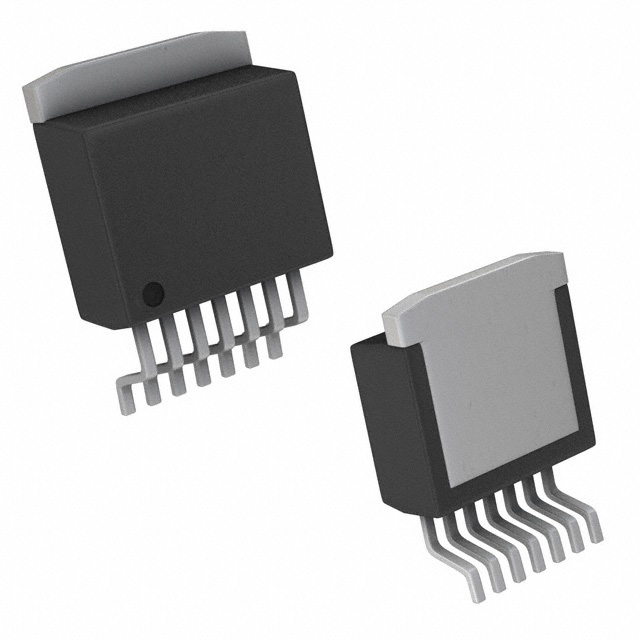

TEXAS INSTRUMENTS 运算放大器 OPA547F/500

OPA547F/500概述

    高压高电流运算放大器:OPA547技术手册

    1. 产品简介


    OPA547是一款低成本、高电压高电流的运算放大器,适用于驱动各种负载。这款激光修整的单片集成电路(IC)提供了卓越的小信号准确度和高输出电压及电流。OPA547可在单电源或双电源模式下运行,具有设计灵活性。在单电源运行模式下,输入共模范围可以低于接地电平。此外,OPA547内建有过热保护和电流过载保护机制,还具备一个精确的用户可选电流限制功能。该产品广泛应用于阀驱动器、伺服驱动器、电源、测试设备、换能器激励、音频放大器等领域。

    2. 技术参数


    - 工作电压范围:单电源:+8V 至 +60V;双电源:±4V 至 ±30V
    - 输出电流:连续输出电流为500mA
    - 输出电压摆幅:宽范围输出电压
    - 保护功能:过温保护、可调电流限制、输出禁用控制、过热指示
    - 切换速率:高达6V/μs
    - 待机电流:低静态电流
    - 封装:7-lead TO-220,直插和弯脚形式;7-lead DDPAK表面贴装塑料功率封装
    - 工作温度范围:扩展工业温度范围,–40°C至+85°C

    3. 产品特点和优势


    - 宽工作电压范围:允许使用多种电源配置
    - 高输出电流:能够提供稳定的高电流输出
    - 全功能保护:包括热关断和可调电流限制,保障长期可靠运行
    - 精确的电流限制调整:通过电阻或数字控制实现0mA至750mA范围内的电流限制
    - 引脚控制功能:提供输出禁用和状态监控功能
    - 高增益带宽积和切换速率:确保高效处理高速信号

    4. 应用案例和使用建议


    OPA547非常适合用于各种应用场合,例如:
    - 阀驱动器:高压阀门控制
    - 伺服驱动器:伺服电机的精确驱动
    - 电源:高效电源管理
    - 测试设备:测试设备中的电源放大器
    在实际使用中,需要注意:
    - 确保电源稳定,并使用适当的滤波电容进行旁路
    - 根据应用需求选择合适的电流限制值
    - 热设计要合理,确保良好的散热性能以避免过热

    5. 兼容性和支持


    OPA547与各类标准电源及负载兼容,能够轻松集成到现有系统中。制造商提供了详细的应用指南和技术支持文档,帮助用户解决安装和调试过程中的问题。

    6. 常见问题与解决方案


    - 问题:如何设置精确的电流限制?
    - 解决办法:使用电阻或DAC(数模转换器)通过ILIM引脚设置电流限制,具体方法参见技术手册中的公式。

    - 问题:热保护电路如何工作?
    - 解决办法:当温度超过阈值时,热保护电路会自动关闭输出并发出状态信号,用户可以通过监视E/S引脚的状态来判断是否进入热关断状态。

    7. 总结和推荐


    综上所述,OPA547是一款高性能、可靠性高的高压高电流运算放大器,特别适合于需要大电流驱动的应用场合。凭借其出色的保护功能、高效率和易用性,该产品在多种行业中都有着广泛的应用前景。强烈推荐给需要高性能运算放大器的工程人员和设计师使用。
    通过上述介绍,我们希望能为工程师们提供OPA547的全面概述,从而更好地理解和使用这一先进的电子元件。

OPA547F/500参数

参数
典型供电电流 10mA
典型输入噪声电压密度 90nV/rtHz@ ±30V
最大工作供电电压 ±30V,60V
关闭 关闭
电路数 1
典型增益带宽 1MHz
-3db带宽 -
典型压摆率 6V/μs
每个通道的输出电流 750mA
放大器类型 General Purpose
输出类型 -
通道数量 1
CMRR - 共模抑制比 -
电流 - 输入偏置 100nA
Vos - 输入偏置电压 1mV
最小工作供电电压 -
10.41mm(Max)
9.4mm(Max)
4.96mm(Max)
通用封装 DDPAK-7,TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA547F/500厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA547F/500数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA547F/500 OPA547F/500数据手册

OPA547F/500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.6667
10+ ¥ 38.4615
50+ ¥ 33.7838
100+ ¥ 31.6456
500+ ¥ 29.7619
库存: 88
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 41.66
