OPA377AID

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 760μA 2V/μs 7.5nV/rtHz@ 5.5V 5.5MHz 关闭 Rail to Rail 50mA 1 1 2.2V 5.5V 250μV 0.2pA General Purpose SOIC-8 贴片安装
供应商型号: OPA377AID
供应商: 国内现货
标准整包数: 1000

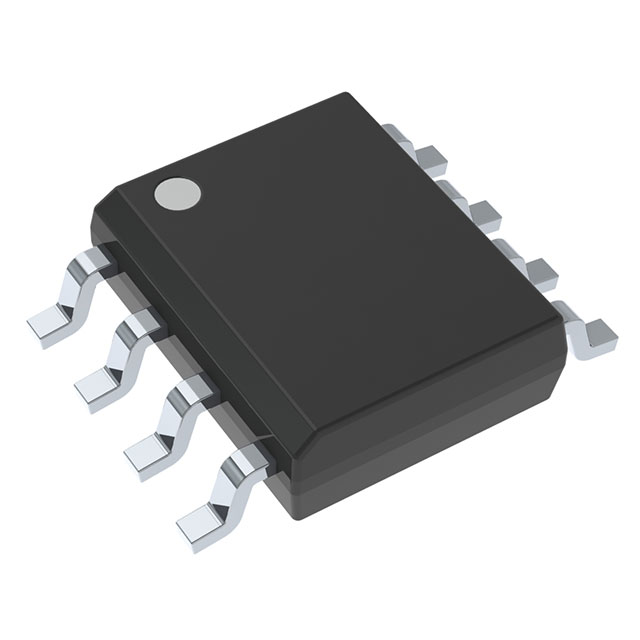

TEXAS INSTRUMENTS 运算放大器 OPA377AID

OPA377AID概述


    产品简介


    OPA377系列运算放大器是宽频带CMOS运算放大器,提供极低噪声、低输入偏置电流和低失调电压,非常适合于低电压单电源应用。这些运算放大器具有轨到轨输出功能,保证了在单电源供电时的高效性能。此外,OPA377系列产品包括单路、双路和四路封装形式,如SC70-5、SOT23-5、SO-8、MSOP-8及TSSOP-14。广泛应用于信号调理、音频设备、有源滤波器等场合。

    技术参数


    - 增益带宽积(GBW): 5.5 MHz
    - 噪声水平: 输入电压噪声密度为7.5 nV/√Hz(1 kHz)
    - 输入偏置电流: ±0.2 pA(典型值)
    - 失调电压: 1 mV(最大值)
    - 电源电压范围: 2.2V 至 5.5V
    - 每通道静态电流: 0.76 mA
    - 共模抑制比(CMRR): 70 dB 到 90 dB
    - 开环增益: 112 dB(50 mV < Vo < (V+) – 50 mV, RL = 10 kΩ)

    产品特点和优势


    OPA377系列运算放大器具备极低的噪声、高增益带宽积以及出色的输入偏置电流特性,这些都使其成为信号处理的理想选择。特别值得注意的是,它的超低输入偏置电流仅为0.2 pA,这在许多对高精度有要求的应用中尤为关键。此外,其宽泛的工作温度范围(-40°C至+125°C),使得其可以在各种严苛环境下稳定运行。

    应用案例和使用建议


    应用案例
    - 光电二极管前置放大器: OPA377在光电二极管信号采集系统中表现出色,可用于医疗成像、光谱分析等领域。
    - 传感器信号调理: 在压力传感器、温度传感器的信号预处理环节中,OPA377能够有效降低信号噪声,提高测量精度。
    使用建议
    - 印刷电路板布局: 确保低噪声旁路电容器紧邻电源引脚放置,以提高性能。
    - 容性负载驱动: 使用串联小电阻(10Ω至20Ω)来稳定容性负载驱动,尤其是在单一增益配置下。

    兼容性和支持


    OPA377系列产品与其家族成员(OPA2377和OPA4377)在接口和功能上具有良好的兼容性。此外,德州仪器公司为其提供详尽的技术文档和客户支持服务,确保用户能够在产品开发过程中获得必要的帮助。

    常见问题与解决方案


    - 问: 遇到过驱现象如何处理?
    - 答: 可以通过增加串联电阻限制输入电流,防止损坏内部保护二极管。

    - 问: 如何避免容性负载下的振荡问题?
    - 答: 插入10Ω至20Ω的小电阻来改善稳定性。

    总结和推荐


    总体而言,OPA377系列运算放大器凭借其低噪声、低输入偏置电流和高增益带宽等优异特性,在多种高性能应用中表现出色。其广泛的温度适应能力和德州仪器公司提供的强大支持体系,使其成为一个极具竞争力的产品。因此,强烈推荐给需要高性能运算放大器的应用工程师和技术团队。

OPA377AID参数

参数
电流 - 输入偏置 0.2pA
典型压摆率 2V/μs
每个通道的输出电流 50mA
输出类型 Rail to Rail
电路数 1
-3db带宽 -
典型输入噪声电压密度 7.5nV/rtHz@ 5.5V
通道数量 1
典型供电电流 760μA
最大工作供电电压 5.5V
Vos - 输入偏置电压 250μV
最小工作供电电压 2.2V
典型增益带宽 5.5MHz
关闭 关闭
CMRR - 共模抑制比 -
放大器类型 General Purpose
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OPA377AID厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA377AID数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA377AID OPA377AID数据手册

OPA377AID封装设计

查看详情并下载
Symbol
Footprint
3D Model
