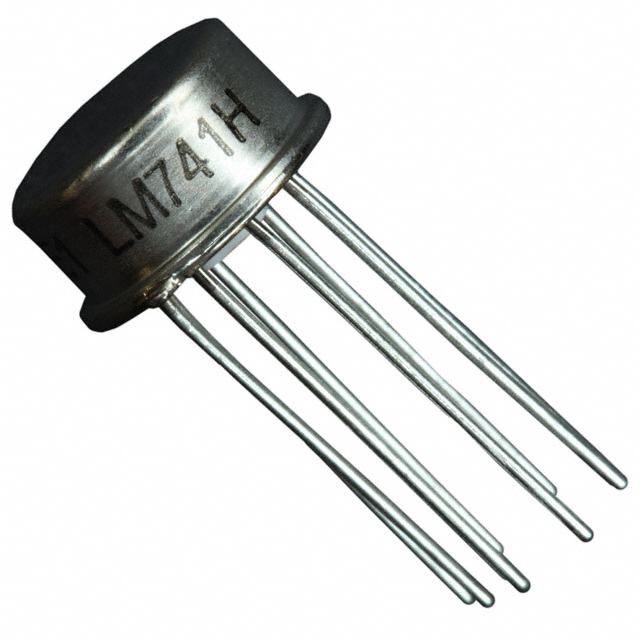

LM741H

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.7mA 500mV/μs 30nV/rtHz 1.5MHz 关闭 25mA 1 1 10V ±22V 1mV 80nA General Purpose TO-99-8 通孔安装 9.14mm(长度)*9.14mm(宽度)
供应商型号: LM741H
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 LM741H

LM741H概述


    产品简介


    LM741 运算放大器是一种通用的运算放大器,其性能优于行业标准如LM709。LM741系列在许多应用中可以直接替代709C、LM201、MC1439和748等型号。它被广泛应用于比较器、多谐振荡器、直流放大器、加法放大器、积分器或微分器、滤波器等领域。

    技术参数


    - 输入偏置电流:0.21 μA
    - 输入电阻:1 MΩ(对于VS=±20 V)
    - 输入电压范围:±13 V
    - 大信号电压增益:200 V/mV(VS=±15 V)
    - 输出电压摆幅:±10 V(对于VS=±15 V)
    - 共模抑制比:80 dB
    - 电源电压抑制比:86 dB
    - 上升时间:0.3 μs
    - 摆率:0.5 V/μs
    - 供应电流:1.7 mA至2.8 mA
    - 功率消耗:50 mW至85 mW(对于VS=±15 V)

    产品特点和优势


    - 过载保护:输入和输出端具备过载保护电路,可防止电路损坏。
    - 防止闩锁现象:当超出共模范围时,不会发生闩锁现象,使设备可以正常运行。
    - 引脚兼容性:LM741与709C、LM201、MC1439和748等型号直接引脚兼容,方便替换。
    - 宽温度范围:LM741和LM741A可以在−55°C至+125°C的温度范围内工作,而LM741C仅限于0°C至+70°C。

    应用案例和使用建议


    - 非反相放大器配置:如图1所示,LM741可以用作非反相放大器,其中输入信号与输出信号同相。增益可以通过反馈电阻和输入电阻计算得到,适用于需要隔离输入输出的应用。

    ```math
    Gain = 1 + (R2 / R1)
    ```
    在示例中,R1和R2为4.7k欧姆的电阻,增益设定为2。

    兼容性和支持


    - 兼容性:LM741可以直接替换709C、LM201、MC1439和748等型号,适用范围广泛。
    - 支持:德州仪器提供技术支持和文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:过载导致设备损坏。
    - 解决方案:检查输入信号是否超过规定范围,并在必要时添加保护电路。
    2. 问题:输出电压异常。
    - 解决方案:检查反馈网络是否正确连接,并确认电源电压是否符合要求。

    总结和推荐


    LM741 运算放大器具有优秀的性能和广泛的应用范围,适用于多种模拟电路设计。其独有的过载保护和防止闩锁现象的功能使其在市场上具有较强的竞争力。对于需要高精度和稳定性的应用,LM741是一款值得推荐的产品。无论是作为替换件还是新设计的组件,LM741都能提供可靠的性能和广泛的支持,非常适合电子设计工程师使用。

LM741H参数

参数
电流 - 输入偏置 80nA
关闭 关闭
典型增益带宽 1.5MHz
CMRR - 共模抑制比 -
最小工作供电电压 10V
电路数 1
典型供电电流 1.7mA
典型压摆率 500mV/μs
-3db带宽 -
每个通道的输出电流 25mA
通道数量 1
典型输入噪声电压密度 30nV/rtHz
Vos - 输入偏置电压 1mV
放大器类型 General Purpose
最大工作供电电压 ±22V
输出类型 -
长*宽*高 9.14mm(长度)*9.14mm(宽度)
通用封装 TO-99-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 盒装,散装
