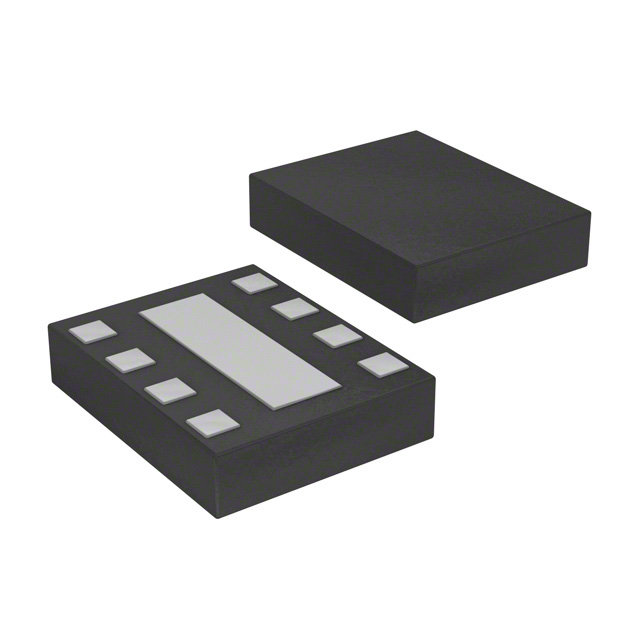

LPV542DNXR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 480nA(x2Channels) 3.7mV/μs 250nV/rtHz 8KHz 关闭 Rail to Rail 36mA 2 2 5.5V 1mV 0.1pA CMOS SON 贴片安装,黏合安装
供应商型号: LPV542DNXR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 LPV542DNXR

LPV542DNXR概述

    LPV542 Dual Nanopower 1.8V Operational Amplifier 技术手册

    产品简介


    LPV542是一款超低功耗双路运算放大器,专为电池供电应用设计,如健康监测设备、楼宇自动化系统和远程传感器节点。它在1.8V至5.5V的宽电源电压范围内提供高达8kHz的带宽,每个通道的静态电流仅为490nA(典型值),使其非常适合长时间运行的应用场景。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 供电电压范围 | 1.6 V 至 5.5 V
    | 静态电流(每通道) | 490 nA (典型)
    | 输入偏置电压 | ±2 mV (最大/室温)
    | 温度系数 | 1 µV/°C
    | 电源抑制比(PSRR) | 80 dB (最小)
    | 共模抑制比(CMRR) | 57 dB (最小)
    | 输入偏置电流 | ±0.1 pA
    | 开环增益 | 91 dB (典型)
    | 带宽 | 8 kHz (典型)
    | 输出摆幅 | 3 mV (最小)

    产品特点和优势


    1. 超低功耗:每个通道仅需490nA的静态电流,非常适合低功耗应用。
    2. 宽电源电压范围:1.6V至5.5V,确保在各种电源条件下稳定工作。
    3. 高共模抑制比(CMRR):最高可达98 dB,保证了输入信号的纯净度。
    4. 轨对轨输入和输出:输入和输出信号可以接近电源电压范围的极限,提高了动态范围。
    5. 坚固的EMI防护:设计用于减少系统对外部射频信号的敏感度,适用于需要防干扰的应用场合。

    应用案例和使用建议


    应用案例:该芯片广泛应用于可穿戴设备、个人健康监护仪、电池组、手机和平板电脑、太阳能或能量收集系统、PIR烟雾气体火灾检测系统以及物联网设备中。
    使用建议:
    - 在需要长寿命电池供电的应用中,选择LPV542可以显著延长电池使用寿命。
    - 当需要低噪声和高精度时,可以选择该芯片进行电路设计。
    - 在需要防止外部干扰的环境中,LPV542的EMI防护设计可以帮助提高系统的稳定性。

    兼容性和支持


    - 兼容性:LPV542有多种封装形式,包括8引脚VSSOP和3 mm x 3 mm x 0.45 mm的X1SON封装,便于集成到不同类型的设备中。
    - 支持:德州仪器提供了全面的技术文档和支持资源,包括应用指南、设计工具以及社区支持,确保用户能够轻松地进行产品集成和调试。

    常见问题与解决方案


    1. 问:LPV542的工作温度范围是多少?
    - 答:工作温度范围为-40°C至125°C。

    2. 问:如何解决LPV542的输入信号超出电源电压范围的问题?
    - 答:可以通过外部限流电阻来限制输入信号电流,使其不超过10 mA。
    3. 问:LPV542的最大静态电流是多少?
    - 答:在极端温度下,每个通道的最大静态电流为1500 nA。

    总结和推荐


    LPV542是一款性能优异、适用广泛的超低功耗双路运算放大器。它的超低功耗、宽电源电压范围、高共模抑制比以及坚固的EMI防护设计,使其成为各种电池供电应用的理想选择。无论是健康监测设备还是物联网节点,LPV542都能够提供卓越的性能表现。我们强烈推荐LPV542作为您的项目选择之一。

LPV542DNXR参数

参数
典型增益带宽 8KHz
典型压摆率 3.7mV/μs
最大工作供电电压 5.5V
典型输入噪声电压密度 250nV/rtHz
每个通道的输出电流 36mA
-3db带宽 -
电路数 2
关闭 关闭
典型供电电流 480nA(x2Channels)
CMRR - 共模抑制比 -
电流 - 输入偏置 0.1pA
放大器类型 CMOS
最小工作供电电压 -
输出类型 Rail to Rail
Vos - 输入偏置电压 1mV
通道数量 2
3.1mm(Max)
3.1mm(Max)
450μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LPV542DNXR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LPV542DNXR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LPV542DNXR LPV542DNXR数据手册

LPV542DNXR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.602
2000+ ¥ 4.485
3000+ ¥ 4.368
库存: 161000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 4602
