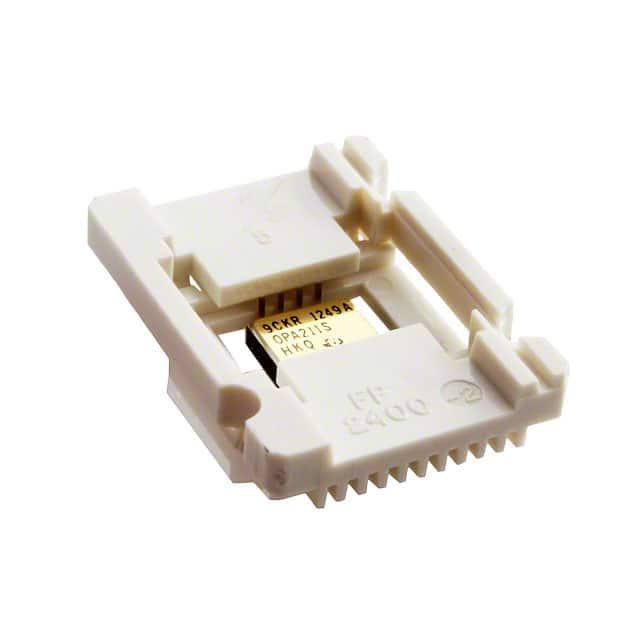

OPA211SHKQ

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.6mA 27V/μs 2nV/rtHz@ ±18V @ 210C 80MHz 关闭 Rail to Rail 30mA 1 1 ±18V,36V 30μV 60nA General Purpose CFP-8 贴片安装
供应商型号: OPA211SHKQ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA211SHKQ

OPA211SHKQ概述


    产品简介


    OPA211-HT:高性能精密运算放大器
    产品类型:运算放大器(Operational Amplifier)
    主要功能:
    - 极低噪声:1.1 nV/√Hz 噪声密度
    - 高精度输入电压噪声:80 nVPP(0.1 Hz 到 10 Hz)
    - 高增益带宽:80 MHz(增益100时)
    - 快速响应时间:700纳秒内达到16位精度
    应用领域:
    - 钻井设备
    - 高温环境下的传感器和控制电路
    - 数据采集系统
    - 模拟信号处理电路
    - 精密测量和测试设备

    技术参数


    - 输入电压噪声:1.1 nV/√Hz(1 kHz时)
    - 总谐波失真+噪声(THD+N):-136 dB(增益为1时)
    - 电源电压范围:±2.25V 至 ±18V 或 4.5V 至 36V
    - 功耗:每个通道典型值为6mA
    - 输入偏置电流:±60 nA(典型值)
    - 共模抑制比(CMRR):在±5V以上电源电压时,最高可达120 dB
    - 输出摆幅:轨到轨输出
    - 短路电流:±35 mA(典型值)
    - 频率响应:增益带宽积(GBW)最大为80 MHz(增益100时),45 MHz(增益1时)
    - 输出电流:30 mA
    - 封装:HKJ、HKQ、KGD
    - 工作温度范围:-55°C 至 210°C

    产品特点和优势


    独特功能:
    - 极低噪声:确保信号完整性,适用于高精度应用
    - 高速响应:快速的上升时间和下降时间,适合快速变化的信号
    - 宽电源范围:适应不同供电条件,提高灵活性
    - 温度稳定性:在极端温度条件下也能保持稳定性能
    市场竞争力:
    - 精确度:具备极高精度和低漂移性能,非常适合需要高精度的场合
    - 可靠性:通过了严格的测试和验证,具有极高的可靠性和稳定性

    应用案例和使用建议


    应用案例:
    - 在钻井设备中,OPA211-HT可用于实时数据采集,确保在高温环境下也能稳定运行
    - 在工业自动化控制系统中,它可以用于传感器信号的放大和滤波,提供高精度的数据
    使用建议:
    - 在设计电路时,注意散热管理,特别是在大电流情况下要确保良好的散热条件
    - 根据具体应用场景选择合适的电源电压和负载电阻,以充分发挥其性能
    - 使用时注意避免过载和短路,防止损坏芯片

    兼容性和支持


    兼容性:
    - 支持多种封装形式,包括HKJ、HKQ和KGD
    - 可与其他标准组件兼容,便于集成到现有系统中
    支持和维护:
    - 提供详细的文档和技术支持,确保用户能够轻松上手
    - 用户可以通过官方网站获取最新版本的产品信息和更新通知

    常见问题与解决方案


    问题一:如何避免因静电放电(ESD)导致的损坏?
    - 解决方案:使用适当的防静电措施,例如使用防静电腕带或工作台
    - 将IC放置在专用防静电包装袋中,避免直接接触IC引脚
    问题二:如何选择正确的电源电压?
    - 解决方案:根据具体应用需求选择合适的电源电压,确保不会超出规定的范围
    - 参考技术手册中的电气特性部分,确定最佳的工作电压范围
    问题三:如何保证电路中的信号完整性?
    - 解决方案:正确选择阻抗匹配的负载电阻和电容,确保信号不失真
    - 使用屏蔽线材和接地良好,避免外部干扰

    总结和推荐


    综上所述,OPA211-HT是一款出色的精密运算放大器,具有超低噪声、高精度、宽电源范围和高速响应等优点。适用于高精度应用和恶劣环境下的信号处理。无论是应用于钻井设备还是工业自动化控制,都能提供卓越的性能。因此,强烈推荐使用OPA211-HT来满足这些严苛的需求。

OPA211SHKQ参数

参数
电路数 1
-3db带宽 -
最小工作供电电压 -
关闭 关闭
电流 - 输入偏置 60nA
CMRR - 共模抑制比 -
典型供电电流 3.6mA
放大器类型 General Purpose
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 30μV
典型输入噪声电压密度 2nV/rtHz@ ±18V @ 210C
输出类型 Rail to Rail
通道数量 1
典型压摆率 27V/μs
每个通道的输出电流 30mA
典型增益带宽 80MHz
7.15mm(Max)
5.85mm(Max)
2.8mm(Max)
通用封装 CFP-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

OPA211SHKQ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA211SHKQ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA211SHKQ OPA211SHKQ数据手册

OPA211SHKQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
