OPA725AIDBVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.3mA 30V/μs 10nV/rtHz 20MHz 关闭 Rail to Rail 40mA 1 1 ±6V,12V 1.2mV 30pA General Purpose SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: OPA725AIDBVR
供应商: 国内现货
标准整包数: 1000

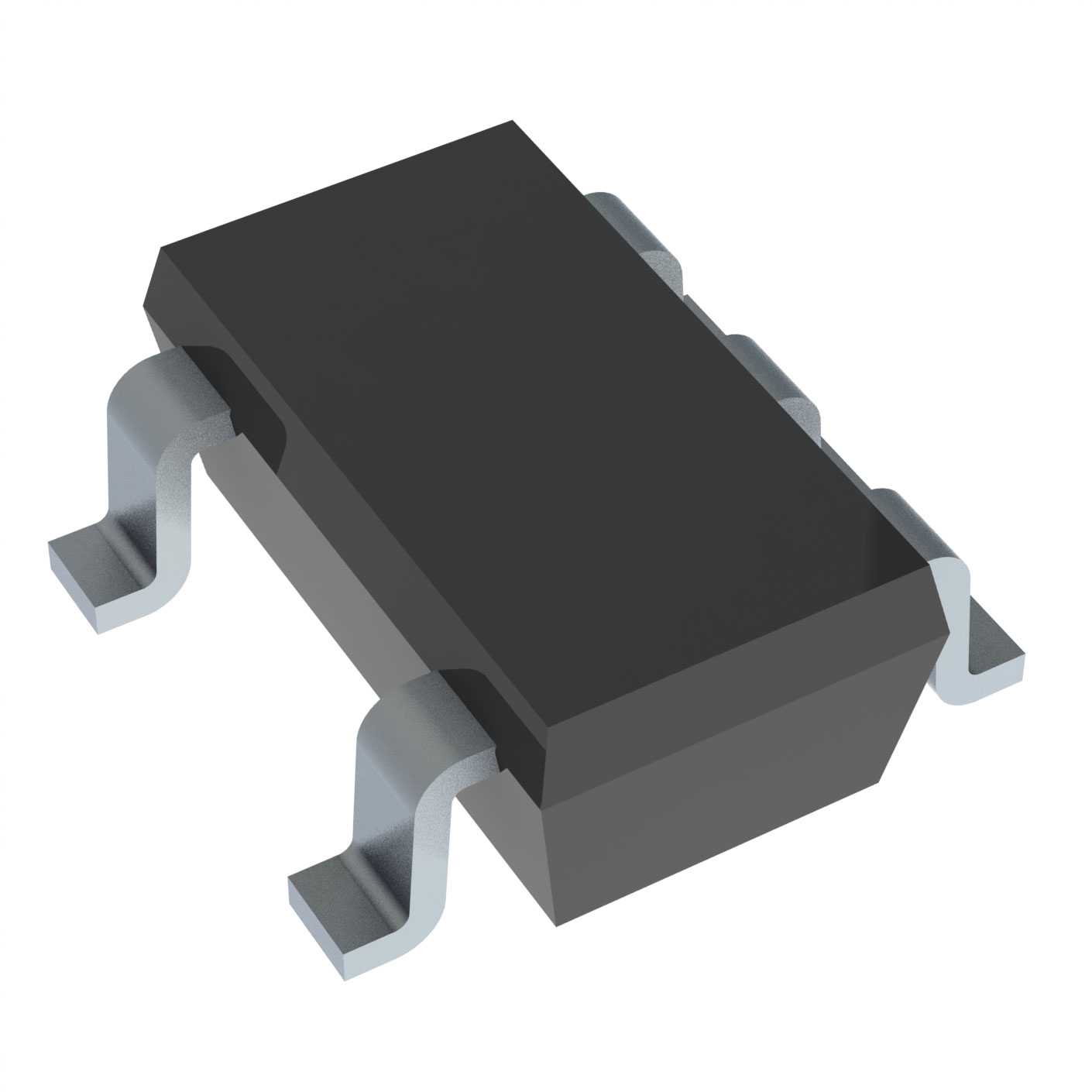

TEXAS INSTRUMENTS 运算放大器 OPA725AIDBVR

OPA725AIDBVR概述


    产品简介


    OPA725 和 OPA726 系列运放
    OPA725 和 OPA726 系列是来自德州仪器(TI)的一款高性能、低噪声的20MHz运算放大器,适用于多种电路设计需求。它们采用先进的12V模拟CMOS工艺制造,具有出色的交流性能,包括高增益带宽积(GBW)、高速摆率和极低的噪声水平。该系列运算放大器主要用于光学网络、光电转换、模拟信号处理等领域。

    技术参数


    - 增益带宽积 (GBW):20MHz
    - 摆率 (Slew Rate):30V/μs
    - 16位快速建立时间
    - 低噪声:在100kHz时为6nV/√Hz(典型值)
    - 卓越的共模抑制比 (CMRR)、电源抑制比 (PSRR) 和开环增益 (AOL)
    - 轨到轨输出
    - 共模范围包括接地
    - 总谐波失真加噪声 (THD+N):在1kHz时为0.0003%(典型值)
    - 静态电流:每个通道最大为5.5mA
    - 供电电压:4V 至 12V
    - 关断模式 (OPAx726):每个通道的最大为6μA

    产品特点和优势


    OPA725 和 OPA726 运算放大器的主要优势在于其出色的交流性能和低功耗特性。这些放大器具备轨到轨输出能力,确保在整个工作范围内都能提供稳定可靠的信号输出。它们的低噪声水平特别适合于高精度测量和音频应用,如光学网络监测、光电转换、模拟信号处理和音频设备等。

    应用案例和使用建议


    应用案例
    - 光学网络:OPA725 和 OPA726 可用于监测光功率,实现光电转换。它们在信号调理过程中表现出色,特别是在宽带通信系统中。
    - 音频设备:作为前置放大器或信号调节器,这些运放可以确保高质量的声音再现,减少背景噪声,提升整体音质。
    使用建议
    - 电源配置:对于单电源配置,建议在电源引脚上使用1nF陶瓷电容并联1μF钽电容进行滤波,以降低噪声干扰。
    - 输入保护:若输入电压超过电源电压,建议使用串联电阻以限制电流,防止损坏输入端口。
    - 开启/关闭功能:当不需要运算放大器时,可以启用关断模式来显著降低静态电流消耗,从而延长电池寿命。

    兼容性和支持


    OPA725 和 OPA726 与其他标准CMOS逻辑器件兼容,特别是在双电源配置中。它们提供了一系列封装选项(如SOT23-5、SO-8、MSOP-8和MSOP-10),能够灵活适应不同的电路设计需求。制造商提供了详尽的技术文档和在线技术支持,以帮助用户高效使用这些芯片。

    常见问题与解决方案


    1. 问:运算放大器的静态电流是多少?
    - 答:每个通道的最大静态电流为5.5mA(正常运行状态)。在启用关断模式后,每个通道的最大静态电流可降至6μA。
    2. 问:如何避免输入过电压导致损坏?
    - 答:可以通过在输入端串联限流电阻来限制电流,避免超过电源电压300mV。具体实施见图2所示。

    总结和推荐


    OPA725 和 OPA726 是一款高性能的运算放大器,适用于多种应用场合,特别是在需要低噪声、高带宽和高精度测量的领域。凭借其出色的交流性能、低功耗特性和易用性,我们强烈推荐在各种工业和消费类电子产品中使用这款芯片。然而,选择前请根据具体的应用需求进行详细评估。

OPA725AIDBVR参数

参数
典型输入噪声电压密度 10nV/rtHz
典型供电电流 4.3mA
关闭 关闭
典型压摆率 30V/μs
最小工作供电电压 -
典型增益带宽 20MHz
通道数量 1
Vos - 输入偏置电压 1.2mV
输出类型 Rail to Rail
每个通道的输出电流 40mA
CMRR - 共模抑制比 -
放大器类型 General Purpose
电流 - 输入偏置 30pA
最大工作供电电压 ±6V,12V
电路数 1
-3db带宽 -
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA725AIDBVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA725AIDBVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA725AIDBVR OPA725AIDBVR数据手册

OPA725AIDBVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 8.9444
2000+ ¥ 8.717
3000+ ¥ 8.4896
库存: 21000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 8944.4
