VSP1000DSFR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 2mA Analog 1 1 210MHz Buffer SON-6 贴片安装,黏合安装 1mm*1mm*350μm
供应商型号: VSP1000DSFR
供应商: 国内现货
标准整包数: 1000

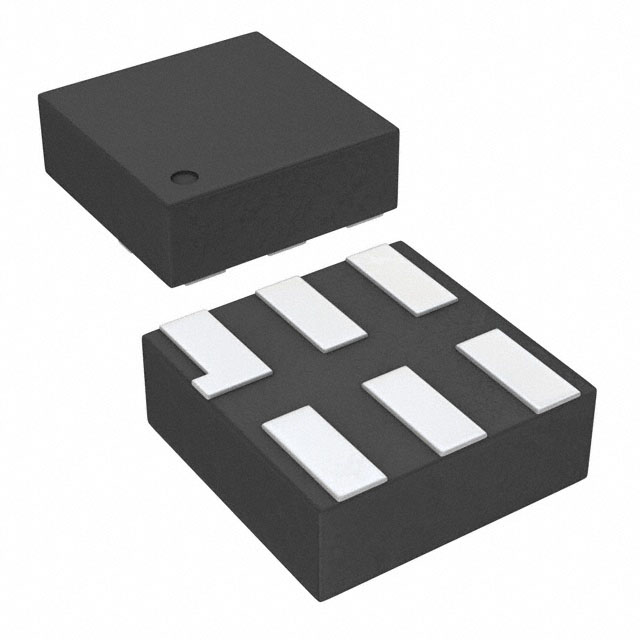

TEXAS INSTRUMENTS 运算放大器 VSP1000DSFR

VSP1000DSFR概述

    # VSP1000低功耗高速缓冲器技术手册

    产品简介


    VSP1000是一款由Texas Instruments(TI)设计的高带宽、低噪声、低功耗缓冲器。这款集成电路特别适用于电荷耦合器件(CCD)传感器和模拟前端(AFE)之间的信号传输。其主要功能包括快速建立时间、可调驱动强度以及良好的低功耗性能。VSP1000广泛应用于CCD传感器驱动、模数转换器(ADC)输入以及其他需要高性能缓冲的应用场合。

    技术参数


    - 基本规格:
    - 供电电压范围:10V至16V
    - 静态电流:2mA
    - 工作温度范围:-25°C 至 +85°C
    - 动态性能:
    - 带宽:210MHz(-3dB)
    - 上升时间:5ns
    - 下降时间:6ns
    - 输入电压范围:1.5V至10.5V(VCC=13V)
    - 热性能:
    - 结点到环境热阻:333.2°C/W
    - 结点到板热阻:239°C/W

    产品特点和优势


    VSP1000的独特之处在于其出色的带宽性能、快速的上升和下降时间以及可调的驱动强度。其低功耗和超小型封装(1mm x 1mm x 0.35mm)使其非常适合空间受限的应用。此外,其可调负载电流使得它能够轻松适应不同类型的CCD传感器。

    应用案例和使用建议


    应用案例
    VSP1000可以用于各种图像采集系统中,如数码相机、工业监控系统等,作为CCD传感器与AFE之间的接口。
    使用建议
    - 为了达到最佳性能,建议将外部去耦电容CIDRV、RIDRV和RISF尽量靠近VSP1000放置。
    - 在配置电路时,可以根据不同的带宽需求调整RIDRV和RISF的值,以获得所需的驱动强度和输入负载电流。

    兼容性和支持


    VSP1000支持多种CCD传感器型号,并能与TI公司的AFE无缝对接。TI提供详尽的技术文档和应用指南,帮助开发者更好地理解和使用该器件。此外,用户还可以通过官方技术支持获取更多帮助。

    常见问题与解决方案


    1. Q:如何选择合适的RIDRV和RISF值?
    - A:可以通过参考表1中的配置示例来确定适合您应用需求的电阻值。
    2. Q:VSP1000的散热管理需要注意哪些方面?
    - A:确保良好的散热路径,并遵循建议的布局指南以减少热应力。

    总结和推荐


    综合评估:VSP1000以其卓越的带宽性能、快速响应时间和灵活的配置选项,成为CCD传感器和AFE之间理想的数据缓冲器。其低功耗和小尺寸使其在空间受限的应用中表现出色。
    推荐:鉴于其优越的性能和广泛的应用范围,强烈推荐在需要高带宽和低功耗缓冲的应用中使用VSP1000。其详细的技术手册和支持文档也将为开发者带来极大的便利。

VSP1000DSFR参数

参数
CMRR - 共模抑制比 -
放大器类型 Buffer
关闭 -
典型压摆率 -
最大工作供电电压 -
Vos - 输入偏置电压 -
-3db带宽 210MHz
典型供电电流 2mA
电路数 1
通道数量 1
典型输入噪声电压密度 -
电流 - 输入偏置 -
每个通道的输出电流 -
输出类型 Analog
典型增益带宽 -
最小工作供电电压 -
长*宽*高 1mm*1mm*350μm
通用封装 SON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
