首页  >  产品百科  >  OPA2544T

OPA2544T

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Dual power op-amp,OPA2544T TO220-11b
供应商型号: OPA2544T
供应商: 国内现货
标准整包数: 1000

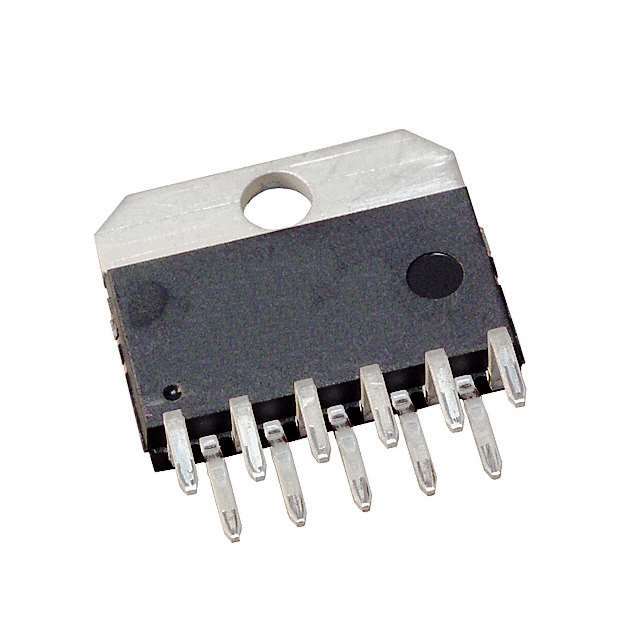

TEXAS INSTRUMENTS 运算放大器 OPA2544T

OPA2544T概述

    高压大电流双路运算放大器OPA2544 技术手册

    产品简介


    OPA2544是德州仪器(Texas Instruments)生产的高压大电流双路运算放大器,适用于驱动多种高功率负载。该器件提供最低2安培的输出电流和广泛的电源电压范围(±10V至±35V),非常适合电机驱动、可编程电源、伺服放大器和音频放大器等领域。

    技术参数


    - 基本规格
    - 输出电流:最小2A
    - 电源电压范围:±10V 至 ±35V
    - 斜率:8V/μs
    - 内置电流限制
    - 热关断保护
    - FET输入:最大50pA偏置电流
    - 封装:11引脚塑料封装
    - 详细规格
    - 输入失调电压:±1mV至±5mV
    - 开环增益:90dB至103dB
    - 增带宽积:1.4MHz
    - 输出电压:±3.8V至±5V
    - 最大输出电流:4A
    - 短路电流:±4A
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高输出电流:OPA2544能够提供至少2安培的输出电流,适合高功率需求的应用。
    - 宽泛的工作电压范围:工作电压范围广,可承受±35V的电源电压,满足不同应用的需求。
    - 内部保护机制:内置电流限制和热关断保护,确保安全运行。
    - 低噪声设计:提供低电压噪声(36nV/√Hz)和低电流噪声(3fA/√Hz),适用于精度要求高的场合。
    - 集成FET输入:超低偏置电流(最大50pA),提高信号保真度。

    应用案例和使用建议


    - 电机驱动:如图3所示,通过并联二极管和外部电阻,可以有效避免电机驱动时的反向电流冲击。
    - 可编程电源:利用内部电流限制功能,确保电源稳定输出,保护负载免受过流损害。
    - 伺服放大器:在电机控制电路中使用,通过合理的反馈控制实现高精度位置控制。

    兼容性和支持


    - 封装与订购信息:OPA2544采用11引脚塑料封装,可以在-40°C至+85°C的温度范围内使用。
    - 静电敏感性:由于芯片对静电敏感,建议采取适当的防静电措施进行操作。
    - 技术支持:供应商提供了详尽的应用指南和技术文档,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    - 问:如何避免因负载短路导致的过流?
    - 答:OPA2544内置电流限制和热关断保护,可在发生过流时自动切断输出,从而保护设备。如需更进一步保护,可以在输出端并联快速恢复二极管。
    - 问:如何降低功耗?
    - 答:尽量使用较低的电源电压以保证必要的输出电压摆幅。对于电感性负载,可使用外部散热片来提高散热效率,减少内部温度上升。

    总结和推荐


    OPA2544是一款高性能、高可靠性的双路运算放大器,特别适用于需要高电流输出的应用场景。其优异的电流限值和热关断保护功能,使得它能够在极端条件下稳定运行。同时,其低噪声特性和高增带宽使其成为音频和精密测量领域的理想选择。推荐用于各类需要高电流驱动的工业和消费电子设备中。

OPA2544T参数

参数
每个通道的输出电流 4A
电路数 2
电流 - 输入偏置 15pA
典型压摆率 8V/μs
通道数量 2
Vos - 输入偏置电压 1mV
放大器类型 General Purpose
典型输入噪声电压密度 36nV/rtHz@ ±35V
典型增益带宽 1.4MHz
关闭 关闭
最大工作供电电压 ±35V
典型供电电流 22mA(x2 Channels)
CMRR - 共模抑制比 -
输出类型 -
-3db带宽 -
最小工作供电电压 -
长*宽*高 20.02mm*10.7mm*4.5mm
通用封装 TO-220-11
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OPA2544T厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2544T数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2544T OPA2544T数据手册

OPA2544T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 139.1574
2000+ ¥ 135.6195
3000+ ¥ 132.0816
库存: 9000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 139157.4
