LMV793MF/NOPB

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.15mA 35V/μs 5.8nV/rtHz 88MHz 关闭 Rail to Rail 60mA 1 1 3V 5.5V 100μV 0.1pA General Purpose SOT-23-5 贴片安装,黏合安装 2.92mm*1.6mm*1.02mm
供应商型号: LMV793MF/NOPB
供应商: 国内现货
标准整包数: 1000

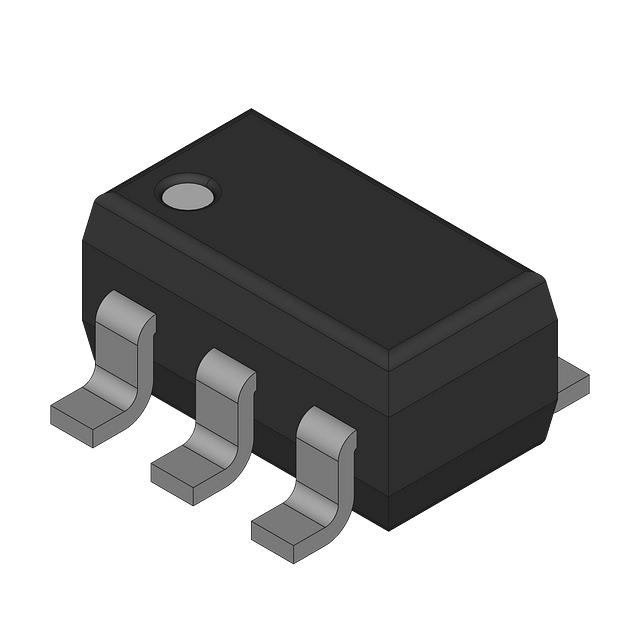

TEXAS INSTRUMENTS 运算放大器 LMV793MF/NOPB

LMV793MF/NOPB概述


    产品简介


    LMV793 和 LMV794 是由德州仪器(TI)设计并制造的低噪声运算放大器,属于 CMOS 输入类型。它们适用于多种应用,如模数转换器接口、光电二极管放大器、主动滤波器和缓冲器。LMV793 为单通道版本,而 LMV794 则是双通道版本。这些运放具有极低的输入电压噪声密度(5.8 nV/√Hz),在极低的静态电流(仅 1.15 mA 至 1.30 mA)下运行。它们特别适合于低电压、低噪声系统和高速传感器应用。

    技术参数


    - 输入电压噪声密度:5.8 nV/√Hz(典型值)
    - 输入偏置电流:100 fA(典型值)
    - 增益带宽积:88 MHz
    - 供电电压范围:1.8V 至 5.5V
    - 输出摆幅:接近电源轨
    - 供电电流:
    - 单通道(LMV793):1.15 mA 至 1.30 mA
    - 双通道(LMV794):1.30 mA 至 1.50 mA
    - 温度范围:-40°C 至 125°C

    产品特点和优势


    LMV793/LMV794 的最大优势在于其低噪声密度和高增益带宽积,这使得它们在高精度模拟电路中表现出色。此外,极低的输入偏置电流使其非常适合于传感器信号处理等低功耗应用场景。其双通道设计提供了更大的灵活性,可以用于多种复杂电路的设计。该系列产品采用了 TI 的先进 VIP50 工艺,进一步确保了产品的高性能和稳定性。

    应用案例和使用建议


    LMV793/LMV794 主要应用于传感器接口、医疗仪器、模数转换器接口和信号处理等场合。例如,在图1所示的光二极管跨阻放大器应用中,该运放能够有效地放大微弱的光电流信号。针对使用中的常见问题,建议用户仔细检查供电电压和负载电阻的选择,以避免过载情况发生。

    兼容性和支持


    LMV793 和 LMV794 支持与各种不同电压和电阻负载相兼容。TI 为这些产品提供详细的技术文档和支持,帮助用户更好地理解和使用这些器件。此外,可以通过联系 TI 销售办事处获取更多有关军事/航空航天要求的设备的信息。

    常见问题与解决方案


    - 问题1:供电电压超出规定范围
    - 解决方案:检查电源电路,确保供电电压在规定的范围内(1.8V 至 5.5V)。

    - 问题2:输出电压异常
    - 解决方案:检查负载电阻值及供电电压,确认是否符合器件的工作条件。

    - 问题3:噪声过高
    - 解决方案:通过减少外部干扰源或增加滤波电容来降低噪声。

    总结和推荐


    LMV793/LMV794 运算放大器在性能上表现优异,尤其是在低噪声和高增益带宽积方面。其广泛的应用范围、优良的性价比以及良好的技术支持使其成为众多工程师的首选。综上所述,强烈推荐这一系列产品在相关领域的应用中使用。

LMV793MF/NOPB参数

参数
-3db带宽 -
Vos - 输入偏置电压 100μV
放大器类型 General Purpose
电流 - 输入偏置 0.1pA
CMRR - 共模抑制比 -
最大工作供电电压 5.5V
电路数 1
关闭 关闭
典型供电电流 1.15mA
典型压摆率 35V/μs
通道数量 1
典型输入噪声电压密度 5.8nV/rtHz
输出类型 Rail to Rail
最小工作供电电压 3V
典型增益带宽 88MHz
每个通道的输出电流 60mA
长*宽*高 2.92mm*1.6mm*1.02mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LMV793MF/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMV793MF/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LMV793MF/NOPB LMV793MF/NOPB数据手册

LMV793MF/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.6434
2000+ ¥ 6.4745
3000+ ¥ 6.3056
库存: 61000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6643.4
