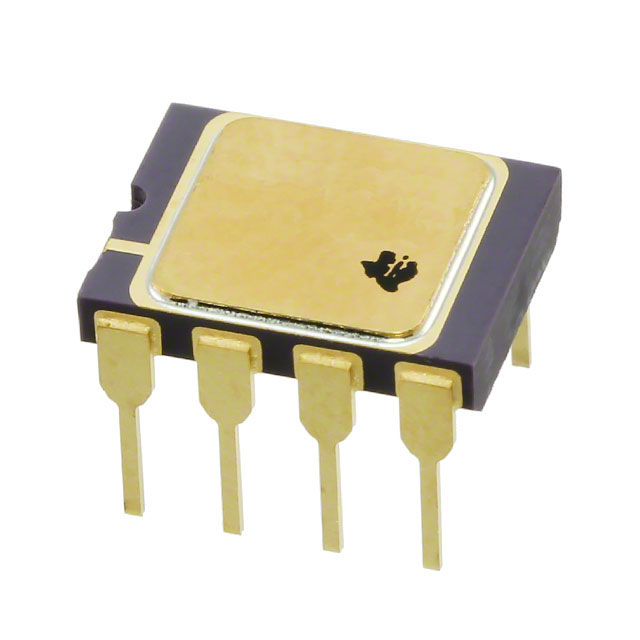

OPA2333SJD

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 17μA(x2 Channels) 160mV/μs 350KHz 关闭 Rail to Rail 5mA 2 2 ±2.75V,5.5V 2μV 70pA CMOS,Zero-Drift CDIP-8 通孔安装 7.37mm(宽度)
供应商型号: OPA2333SJD
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2333SJD

OPA2333SJD概述


    产品简介


    OPA2333-HT 1.8-V Micropower CMOS Operational Amplifier
    类型与功能:OPA2333-HT 是一款低功耗CMOS运算放大器,具备零漂移特性,适用于要求极低漂移和高精度的应用。该器件利用自校准技术实现非常低的输入偏移电压(最大26 μV)和近乎零的时间及温度漂移。
    应用领域:OPA2333-HT 广泛应用于各种极端温度环境下,如井下钻探、高温环境监测等。它也适用于需要低功耗和高精度的通用电子电路设计。

    技术参数


    - 工作电压范围:1.8 V至5.5 V
    - 供电电流:每放大器最大50 μA
    - 输入偏移电压:26 μV(最大值)
    - 0.01 Hz至10 Hz噪声:1.5 μVPP
    - 电源抑制比 (PSRR):1.2 至 11 μV/V
    - 增益带宽积 (GBW):350 kHz
    - 输出摆幅:在 10 kΩ负载下,距离电源轨30至50 mV
    - 共模抑制比 (CMRR):91至130 dB
    - 静态电流 (IQ):每放大器最大50 μA
    - 温度范围:-55°C 至 210°C

    产品特点和优势


    特点:
    - 低功耗:静态电流仅为50 μA,适用于电池供电的应用。
    - 高精度:输入偏移电压低至26 μV,支持0.01 Hz至10 Hz低频噪声测量。
    - 宽工作温度范围:支持从-55°C到210°C的工作温度,适合极端环境应用。
    - 快速响应:具有350 kHz的增益带宽积和0.25 V/μs的转换速率,能够快速响应信号变化。
    - 易于集成:提供多种封装形式,便于集成到现有系统中。
    优势:
    - 在井下钻探和高温环境监测等应用中,该器件提供了卓越的稳定性和可靠性。
    - 适用于高精度信号处理和数据采集系统,特别是在要求严格控制偏移和噪声的应用中。

    应用案例和使用建议


    应用案例:
    - 井下钻探:OPA2333-HT 可用于高压传感器的信号调理,确保准确的地质数据采集。
    - 高温环境监测:在高温环境下,如石油开采和航天领域,该器件能可靠地监测温度和压力的变化。
    使用建议:
    - 布局设计:为了减小噪声,应尽量减少模拟输入引脚与数字信号之间的走线长度。
    - 去耦电容:建议在电源引脚附近放置10 nF 和 1 μF 的去耦电容,以确保稳定的电源供给。
    - 温度补偿:在极端温度环境中使用时,需考虑对输入偏移电压进行补偿,以保证系统的长期稳定性。

    兼容性和支持


    - 兼容性:OPA2333-HT 与其他同类产品具有良好的兼容性,可以方便地替换现有设计中的其他品牌放大器。
    - 支持:德州仪器提供详尽的技术文档和支持资源,包括应用指南、样例电路和设计工具,以帮助用户加速开发过程。

    常见问题与解决方案


    1. 问题:在高温环境下,放大器的输出出现异常。
    解决方案:确认是否已经按照数据手册的要求进行了温度补偿。如果问题仍然存在,请检查电路中的其他组件是否存在故障。
    2. 问题:输出信号幅度不稳定。
    解决方案:检查电源电压是否稳定,确保去耦电容正确放置。另外,检查负载阻抗是否合适。

    总结和推荐


    综上所述,OPA2333-HT 以其卓越的性能、广泛的工作温度范围和高可靠性,在井下钻探、高温环境监测等应用中表现出色。对于需要低功耗和高精度信号处理的场合,推荐使用该产品。通过合理的电路设计和布局,可以充分发挥其优势,确保系统稳定运行。

OPA2333SJD参数

参数
典型增益带宽 350KHz
输出类型 Rail to Rail
典型压摆率 160mV/μs
最小工作供电电压 -
典型供电电流 17μA(x2 Channels)
关闭 关闭
放大器类型 CMOS,Zero-Drift
电路数 2
典型输入噪声电压密度 -
CMRR - 共模抑制比 -
-3db带宽 -
Vos - 输入偏置电压 2μV
每个通道的输出电流 5mA
电流 - 输入偏置 70pA
通道数量 2
最大工作供电电压 ±2.75V,5.5V
长*宽*高 7.37mm(宽度)
通用封装 CDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

OPA2333SJD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2333SJD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2333SJD OPA2333SJD数据手册

OPA2333SJD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 779.8856
2000+ ¥ 760.058
3000+ ¥ 740.2304
库存: 2000
起订量: 1000 增量: 45
交货地:
最小起订量为:1000
合计: ¥ 779885.6
