首页  >  产品百科  >  THS4211DRB

THS4211DRB

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 19mA 970V/μs 350MHz 220mA 1 3mV 7μA 325MHz Voltage Feedback VSON-8 贴片安装
供应商型号: CY-THS4211DRB
供应商: Avnet
标准整包数: 1

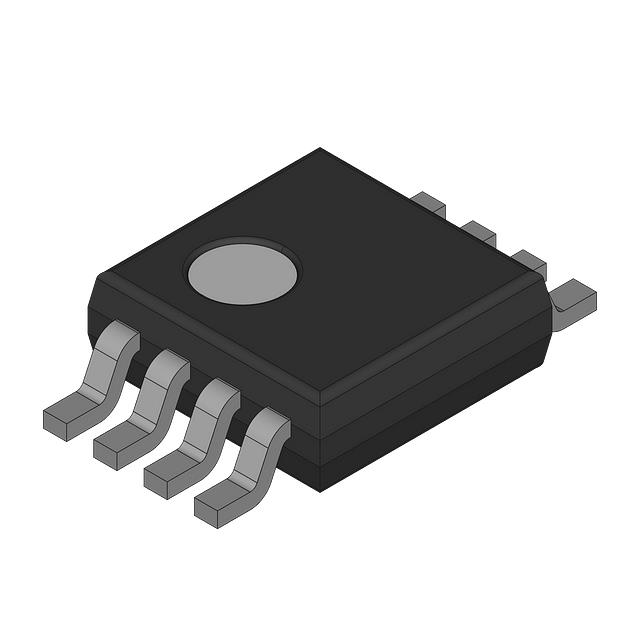

TEXAS INSTRUMENTS 运算放大器 THS4211DRB

THS4211DRB概述


    产品简介


    THS4211 和 THS4215 高速电压反馈放大器是德州仪器(TI)推出的一款高性能模拟集成电路,适用于多种高频信号处理场景。这类放大器以其高增益带宽积、高输出驱动能力、低失真及卓越的视频性能而著称。它们特别适合用于高速信号采集、滤波以及视频信号处理等领域。
    主要特点包括:
    - Unity Gain Stability(单位增益稳定性):保证在单位增益下运行稳定;
    - Wide Bandwidth(宽带宽):1GHz 的典型值;
    - High Slew Rate(高转换速率):970V/μs;
    - Low Distortion(低失真):适合高精度应用;
    - High Output Drive(高输出电流):最大可达到 200mA;
    - Excellent Video Performance(优秀的视频性能)。
    广泛应用于高线性度模数转换器预放大器、差分到单端转换、DAC 输出缓冲器、主动滤波器以及视频系统中。

    技术参数


    以下是 THS4211 和 THS4215 的关键技术规格:
    输入/输出特性
    - 输入共模电压范围:±VS +1.2V 至 ±VS -1.2V;
    - 输出摆幅:±4.0V(最大值);
    - 输出电流:最大 200mA;
    - 输入阻抗:4MΩ(共模);
    - 输出阻抗:0.3Ω(典型值)。
    功耗与供电要求
    - 供电电压范围:单电源 5V 至 15V;双电源 ±5V 至 ±15V;
    - 静态电流消耗:最大 24mA;
    - 电源抑制比 (PSRR):64dB(正电源),65dB(负电源)。
    动态性能
    - 增益带宽积:350MHz(G>10);
    - 满功率带宽:77MHz(单位增益);
    - 压摆率:970V/μs(单位增益);
    - 谐波失真:第二谐波 -90dBc(30MHz),第三谐波 -100dBc(30MHz)。
    其他特性
    - 供电温度范围:-40°C 至 85°C;
    - 存储温度范围:-65°C 至 150°C。

    产品特点和优势


    THS4211 和 THS4215 在同类产品中表现出色,其独特的优点体现在以下几个方面:
    1. 高稳定性与性能:THS4211 在单位增益下保持稳定性,而 THS4215 增加了关断功能,进一步增强了系统的灵活性。
    2. 广泛的适用性:无论是单电源还是双电源供电模式,这些放大器都能满足不同的应用需求。
    3. 出色的视频性能:优秀的视频性能使其成为电视、监视器和其他视频处理设备的理想选择。
    4. 低功耗设计:高效的内部结构减少了能量损耗,延长了设备的工作时间。
    5. 丰富的封装选项:提供多种封装形式如 SOIC、MSOP 等,便于灵活集成。

    应用案例和使用建议


    应用案例
    - ADC Preamplifier:作为高精度模数转换器的前置放大器,确保信号完整性。
    - DAC Output Buffer:用于数据采集系统的数字模拟转换器输出缓冲。
    - Video Applications:支持高清视频信号处理,例如家庭影院和专业摄像机。
    使用建议
    1. 为避免热失控,当采用 PowerPAD 封装时需正确连接散热片;
    2. 设计电路板时需考虑良好的接地布局以减少噪声干扰;
    3. 对于需要低功耗的应用场合,应优化电源管理策略。

    兼容性和支持


    THS4211 和 THS4215 可与其他常见的模拟组件无缝协作,适用于广泛的电路设计。此外,TI 提供详尽的技术文档和支持服务,包括评估模块下载、应用指南等资源,帮助工程师快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 放大器过热 | 确保良好散热,检查 PowerPAD 是否正确连接 |
    | 谐波失真超标 | 检查负载阻抗是否匹配,调整外部电阻 |
    | 无法进入关断状态 | 确认 REF 引脚电平设置准确 |

    总结和推荐


    综上所述,THS4211 和 THS4215 是一款功能强大且高度可靠的高速电压反馈放大器。凭借其优异的性能指标、灵活的应用场景以及强大的技术支持,它们非常适合需要高精度、高带宽和低功耗的各类工程项目。如果您正在寻找一款既能应对复杂环境又能保证稳定输出的产品,那么这两款芯片无疑是您的理想之选。强烈推荐将其纳入您的电子设计项目中!

THS4211DRB参数

参数
典型供电电流 19mA
电路数 1
每个通道的输出电流 220mA
输出类型 -
最小工作供电电压 -
典型增益带宽 350MHz
CMRR - 共模抑制比 -
典型输入噪声电压密度 -
关闭 -
通道数量 -
最大工作供电电压 -
-3db带宽 325MHz
典型压摆率 970V/μs
电流 - 输入偏置 7μA
Vos - 输入偏置电压 3mV
放大器类型 Voltage Feedback
通用封装 VSON-8
安装方式 贴片安装
零件状态 在售
包装方式 散装

THS4211DRB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

THS4211DRB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS THS4211DRB THS4211DRB数据手册

THS4211DRB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0944 ¥ 9.4174
300+ $ 1.0844 ¥ 9.3326
500+ $ 1.0743 ¥ 9.2477
1000+ $ 1.0442 ¥ 8.8235
5000+ $ 1.0442 ¥ 8.8235
库存: 854
起订量: 107 增量: 1
交货地:
最小起订量为:100
合计: ¥ 941.74
