首页  >  产品百科  >  OPA2363AIRSVR

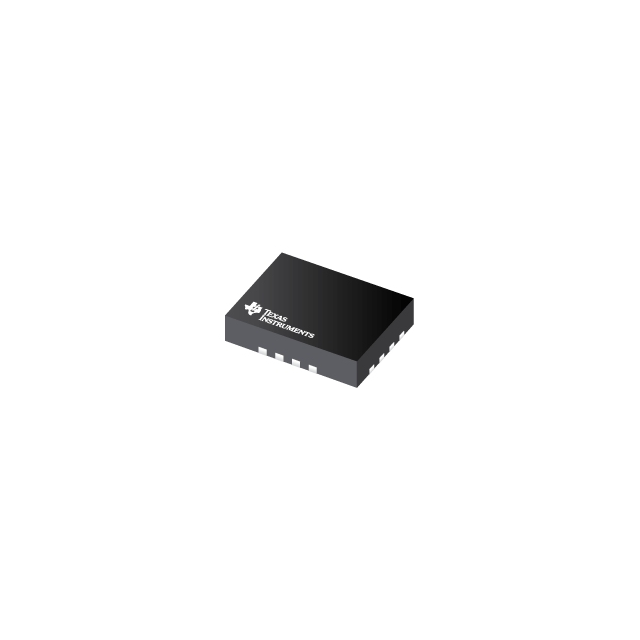

OPA2363AIRSVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.1mA(x2 Channels) 5V/μs 17nV/rtHz@ 5.5V 7MHz 关闭 Rail to Rail 85mA 2 1 1.8V 1mV 1pA CMOS UQFN-16 贴片安装,黏合安装
供应商型号: OPA2363AIRSVR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2363AIRSVR

OPA2363AIRSVR概述

    OPA363/OPA2363/OPA364/OPA2364/OPA4364 单电源运算放大器技术手册

    1. 产品简介


    OPA363、OPA2363、OPA364、OPA2364 和 OPA4364 系列是德州仪器(Texas Instruments)推出的高性能 CMOS 运算放大器。这些器件专为极低电压单电源操作而优化,特别适用于电池供电系统中的传感器放大和信号调理。主要产品类型包括单路、双路和四路运算放大器,采用多种封装形式,以适应不同应用场景的需求。

    2. 技术参数


    - 操作电压范围: 1.8 V 至 5.5 V
    - 带宽: 7 MHz
    - 共模抑制比(CMRR): 90 dB (典型值)
    - 摆率: 5 V/μs
    - 失调电压: 最大 500 μV
    - 静态电流: 每通道最大 750 μA
    - 关断模式: 每通道小于 1 μA
    - 温度范围: -40°C 至 +125°C

    3. 产品特点和优势


    OPA363/OPA2363/OPA364/OPA2364/OPA4364 系列运算放大器具有以下特点和优势:
    - 微尺寸封装: 支持微型封装,非常适合空间受限的应用。
    - 低功耗: 在关断模式下,每通道电流消耗小于 1 μA,非常节能。
    - 高共模抑制比: 消除了传统互补输入级带来的交叉效应,实现出色的共模抑制。
    - 轨到轨输出: 输出电压接近电源电压轨,适用范围广泛。
    - 出色的线性度: 不影响差分线性度和总谐波失真(THD),适合用于驱动模拟数字转换器。

    4. 应用案例和使用建议


    这些运算放大器广泛应用于各种领域,例如:
    - 信号调理: 高精度信号调理,确保信号传输的准确性。
    - 数据采集: 适用于高速数据采集系统,保证数据传输的稳定性和可靠性。
    - 过程控制: 在工业自动化中,实现精准的过程控制。
    - 主动滤波: 用于构建高效能的主动滤波电路。
    - 测试设备: 在测试仪器中,实现高精度测量。
    使用建议:
    - 电源设计: 确保电源稳定且符合规定的电压范围,避免过压或欠压。
    - 接地处理: 确保良好的接地,减少噪声干扰。
    - 布局设计: 考虑器件间的走线布局,减小寄生电容和电感的影响。

    5. 兼容性和支持


    这些运算放大器与大多数标准电源和负载兼容,支持单电源供电。德州仪器提供全面的技术支持,包括详尽的数据手册、应用指南和软件工具。此外,还有在线社区和技术论坛可以获取技术支持和交流经验。

    6. 常见问题与解决方案


    - 问题: 如何实现高精度信号调理?
    - 解决方案: 使用高精度的电阻网络进行补偿,确保信号路径中不存在明显的失真。

    - 问题: 如何优化电路的稳定性?
    - 解决方案: 使用适当的旁路电容来滤除高频噪声,并通过合理布局减小寄生电容的影响。

    7. 总结和推荐


    综上所述,OPA363/OPA2363/OPA364/OPA2364/OPA4364 系列运算放大器具有出色的性能和广泛的应用范围,非常适合用于电池供电设备和需要低功耗、高精度信号处理的应用。鉴于其卓越的性能和可靠的支持服务,强烈推荐在各类应用场景中使用这些器件。

OPA2363AIRSVR参数

参数
通道数量 1
典型输入噪声电压密度 17nV/rtHz@ 5.5V
CMRR - 共模抑制比 -
典型压摆率 5V/μs
最小工作供电电压 1.8V
Vos - 输入偏置电压 1mV
关闭 关闭
最大工作供电电压 -
-3db带宽 -
放大器类型 CMOS
典型增益带宽 7MHz
电流 - 输入偏置 1pA
输出类型 Rail to Rail
典型供电电流 1.1mA(x2 Channels)
每个通道的输出电流 85mA
电路数 2
2.65mm(Max)
1.85mm(Max)
500μm(Max)
通用封装 UQFN-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA2363AIRSVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2363AIRSVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2363AIRSVR OPA2363AIRSVR数据手册

OPA2363AIRSVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.7026
2000+ ¥ 10.4305
3000+ ¥ 10.1584
库存: 111000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 10702.6
