INA210BIRSWT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 65μA 400mV/μs 14KHz 105dB 1 1 26V 550nV 28μA Current Sense UQFN-10 贴片安装,黏合安装
供应商型号: 25E-INA210BIRSWT
供应商: 国内现货
标准整包数: 1

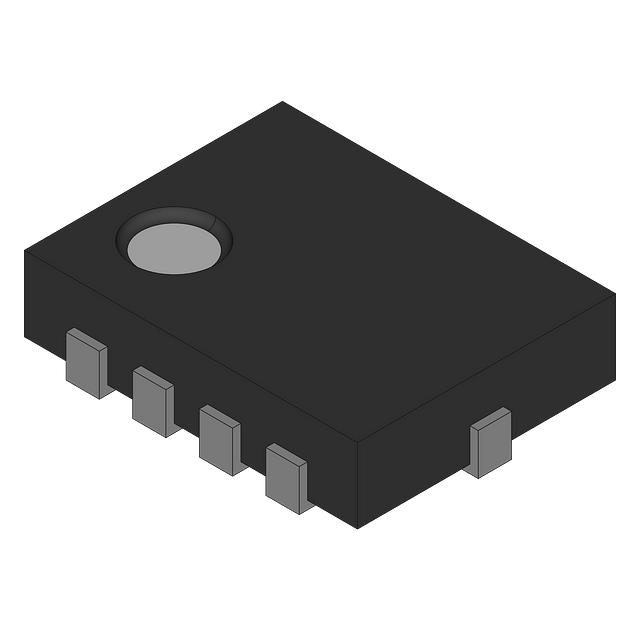

TEXAS INSTRUMENTS 运算放大器 INA210BIRSWT

INA210BIRSWT概述


    产品简介


    INA21x电流感应放大器
    INA21x是一系列电压输出型、低漂移架构的电流感应放大器,可用于过流保护、精密电流测量系统优化以及闭环反馈电路。这些设备可以测量从-0.3 V到26 V的共模电压,适用于多种应用场景。

    技术参数


    - 宽共模范围: -0.3 V至26 V
    - 失调电压: 最大±35 μV(INA210)
    - 精度:
    - 放大增益误差(最大温度范围内): ±0.5%(版本C);±1%(版本A和B)
    - 电压偏移温度漂移: 最大0.5 μV/°C
    - 增益温度漂移: 最大10 ppm/°C
    - 选择增益:
    - INA210: 200 V/V
    - INA211: 500 V/V
    - INA212: 1000 V/V
    - INA213: 50 V/V
    - INA214: 100 V/V
    - INA215: 75 V/V
    - 静态电流: 最大100 μA
    - 封装:
    - SC70
    - 超薄UQFN
    - 供电电压: 2.7 V至26 V

    产品特点和优势


    - 高精度: ±0.5%(版本C),±1%(版本A和B),能够实现高精度的电流测量。
    - 低失调电压: 最大±35 μV,使得在最小10 mV全标度下的电流检测成为可能。
    - 宽工作温度范围: -40°C至+125°C,适应各种恶劣环境条件。
    - 灵活的增益选择: 六种固定增益可供选择,满足不同应用场景需求。

    应用案例和使用建议


    - 应用案例:
    - 笔记本电脑、手机、通信设备、电源管理、电池充电等领域。
    - 使用建议:
    - 在进行高精度电流测量时,注意避免外部干扰影响。可以考虑增加滤波电容以提高信号稳定性。
    - 根据不同的应用场景选择合适的增益,如对于高电压环境,选择更高的增益值。

    兼容性和支持


    - 兼容性:
    - 适用于标准的2.7 V至26 V供电环境。
    - 支持:
    - 提供全面的技术文档和支持资源,包括详细的应用指南和典型应用电路图。

    常见问题与解决方案


    - 问题1: 供电电压超过最大限制会损坏设备。
    - 解决方案: 确保供电电压不超过26 V。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查外部电路连接,确保所有引脚正确接地。
    - 问题3: 温度过高导致设备过热。
    - 解决方案: 加强散热措施,如添加散热片或风扇,保持环境温度在-40°C至+125°C之间。

    总结和推荐


    INA21x电流感应放大器具备高精度、宽工作温度范围和灵活的增益选择等特点,在笔记本电脑、手机、通信设备等多个领域具有广泛的应用前景。鉴于其优异的性能表现和完善的兼容性支持,强烈推荐在需要高精度电流测量的应用中使用INA21x系列产品。

INA210BIRSWT参数

参数
典型输入噪声电压密度 -
典型压摆率 400mV/μs
典型供电电流 65μA
最小工作供电电压 -
关闭 -
Vos - 输入偏置电压 550nV
每个通道的输出电流 -
放大器类型 Current Sense
通道数量 1
电流 - 输入偏置 28μA
-3db带宽 -
最大工作供电电压 26V
电路数 1
输出类型 -
CMRR - 共模抑制比 105dB
典型增益带宽 14KHz
1.85mm(Max)
1.45mm(Max)
500μm(Max)
通用封装 UQFN-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

INA210BIRSWT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA210BIRSWT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS INA210BIRSWT INA210BIRSWT数据手册

INA210BIRSWT封装设计

查看详情并下载
Symbol
Footprint
3D Model
