OP27AFKB

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.8V/μs 3.5nV/rtHz@ ±15V 8MHz 30mA 1 1 ±22V 10μV 10nA General Purpose LLCC 贴片安装
供应商型号: OP27AFKB
供应商: 国内现货
标准整包数: 1

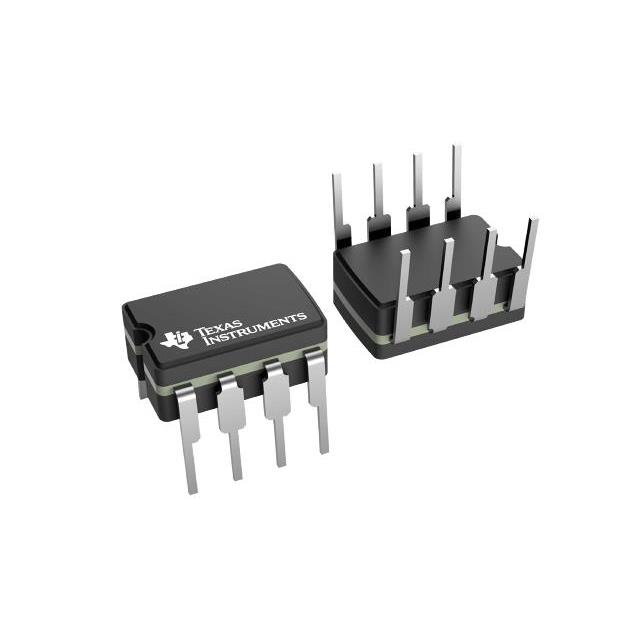

TEXAS INSTRUMENTS 运算放大器 OP27AFKB

OP27AFKB概述

    OP27A 和 OP27C 低噪声高带宽精密运算放大器

    产品简介


    OP27A 和 OP27C 是低噪声、高速、高精度运算放大器系列。它们是ADI、PMI和LTC OP27系列的替代品,具备出色的噪声性能、精密度和高速特性,适用于各种需要低噪声放大、高精度和可靠性的应用场景。

    技术参数


    - 输入噪声电压:
    - 在1kHz时:3.8 nV/√Hz
    - 在10kHz时:5.5 nV/√Hz
    - 在0.1 Hz到10 Hz之间,峰峰值噪声电压为80 nV(典型值)
    - 输入偏置电压:
    - OP27A:最大25 μV
    - OP27C:最大100 μV
    - 增益:
    - OP27A:最小1 V/μV
    - OP27C:最小0.7 V/μV
    - 电源电压范围:
    - 正负电源:4 V 至 22 V
    - 温度范围:
    - 全军用温度范围:-55°C 到 125°C
    - 封装:
    - 陶瓷双列直插封装(JG)
    - 芯片载体封装(FK)

    产品特点和优势


    OP27A 和 OP27C 运算放大器的最大特点是其卓越的噪声性能。这些设备在宽频段内的噪声仅为3 nV/√Hz,且在2.7 Hz的1/f噪声角频率下仍能保持低噪声水平,适合所有低频应用。此外,它们还具有非常低的输入偏置电压和高增益,使得它们成为需要高精度和可靠性的应用的理想选择。

    应用案例和使用建议


    OP27A 和 OP27C 的典型应用场景包括医疗设备、音频处理、工业控制系统和航空航天等领域。对于这些应用,建议在安装时进行充分的热稳定处理以减少温度变化对噪声的影响。同时,在测量过程中需要确保设备避免空气流动的影响,以获得更准确的结果。

    兼容性和支持


    OP27系列可以直接插入到OP07、OP05、μA725和SE5534插座中,而无需移除外部补偿或调整组件。此外,通过移除或修改外部调整组件,OP27还可以适配到μA741插座中。供应商提供了全面的技术支持,包括长期漂移特性和噪声测试的详细指导。

    常见问题与解决方案


    1. 问题:在低温条件下,设备性能降低。
    解决方案:确保设备在-55°C到125°C的工作范围内使用,并进行适当的热管理。
    2. 问题:设备在启动时的输出短路问题。
    解决方案:检查电源电压是否在规定范围内,确保电源稳定,避免启动时过载。

    总结和推荐


    OP27A 和 OP27C 运算放大器凭借其卓越的噪声性能、高精度和高速特性,成为众多高要求应用的理想选择。我们强烈推荐这些产品用于医疗设备、音频系统和其他需要低噪声和高可靠性的场合。如果您需要一款高性能、耐用且可靠的运算放大器,OP27A 和 OP27C 将是您的最佳选择。

OP27AFKB参数

参数
最大工作供电电压 ±22V
典型供电电流 -
电流 - 输入偏置 10nA
典型压摆率 2.8V/μs
典型输入噪声电压密度 3.5nV/rtHz@ ±15V
Vos - 输入偏置电压 10μV
关闭 -
通道数量 1
每个通道的输出电流 30mA
CMRR - 共模抑制比 -
输出类型 -
典型增益带宽 8MHz
-3db带宽 -
放大器类型 General Purpose
最小工作供电电压 -
电路数 1
9.09mm(Max)
9.09mm(Max)
2.03mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

OP27AFKB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OP27AFKB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OP27AFKB OP27AFKB数据手册

OP27AFKB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 544.0905
3000+ ¥ 530.82
6000+ ¥ 513.126
库存: 4892
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 544090.5
