OPA2614IDTJ

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 12mA(x2 Channels) 145V/μs 1.9nV/rtHz 290MHz Differential 350mA 2 2 12.6V 200μV 6μA 180MHz Voltage Feedback HSOP-8 贴片安装 4.89mm*3.9mm*1.39mm
供应商型号: 25E-OPA2614IDTJ
供应商: 国内现货
标准整包数: 1

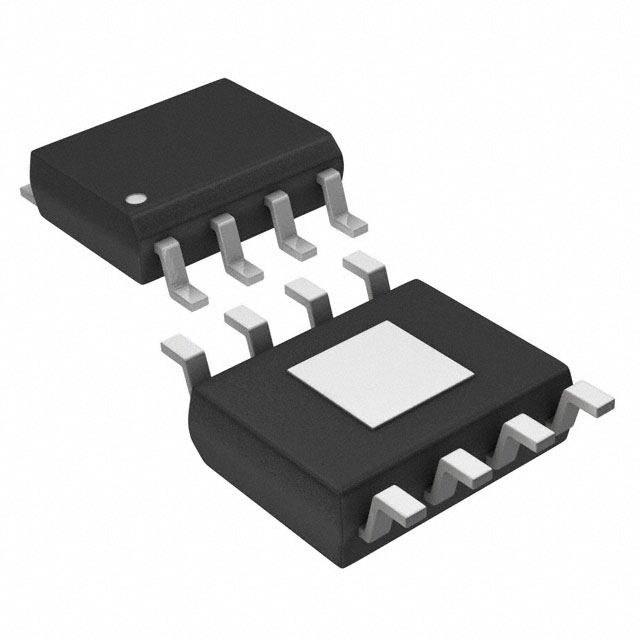

TEXAS INSTRUMENTS 运算放大器 OPA2614IDTJ

OPA2614IDTJ概述


    产品简介


    OPA2614 是一款低噪声宽带宽运算放大器,由德州仪器(Texas Instruments)生产。它被设计用于多种应用,包括xDSL差分线驱动、16位ADC驱动、跨阻放大器、精密基带I/Q放大器和主动滤波器。OPA2614具有卓越的输入噪声电压(1.8nV/√Hz)、高增益带宽积(290MHz)和高输出电流(350mA),使其在需要高性能和稳定性的场合中表现出色。

    技术参数


    - 输入噪声电压:1.8nV/√Hz
    - 增益带宽积:290MHz
    - 输出电流:350mA
    - 输入失调电压:±0.2mV
    - 供电范围:单极+5V至+12V,双极±2.5V至±6V
    - 供电电流:6.0mA/通道
    - 绝对最大额定值:供电电压(−40°C至+85°C)为±6.5V;内部功耗请参考热特性
    - 共模抑制比(CMRR):典型值为100dB(在VCM=±1V时)
    - 电源抑制比(PSRR):典型值为95dB(输入引用)
    - 小信号带宽:对于增益G=+4,小信号带宽典型值为100MHz(当VO=0.1VPP时)

    产品特点和优势


    OPA2614具有以下几个独特功能和优势:
    - 低输入噪声:1.8nV/√Hz的输入噪声电压,适用于要求高信噪比的应用。
    - 高增益带宽积:290MHz的增益带宽积,确保了广泛的频率响应范围。
    - 高输出电流:350mA的最大输出电流,可以有效驱动重负载。
    - 宽供电范围:单极+5V到+12V,双极±2.5V到±6V的灵活供电范围,提高了应用的灵活性。

    应用案例和使用建议


    应用案例
    - xDSL驱动器:OPA2614在xDSL应用中的表现尤为出色,提供低噪声和高带宽支持。
    - 基带I/Q放大器:在要求动态范围超过14比特的通信系统中表现出色。
    - 精密放大器:应用于需要低噪声和高精度的测量和测试设备中。
    使用建议
    - 电路布局:为了降低噪声干扰,建议在靠近电源引脚处安装去耦电容。
    - 负载匹配:根据负载电阻选择合适的外部电阻,以避免过载或过压现象。
    - 散热管理:由于内部功耗较高,建议使用散热片或增加通风孔以保证散热。

    兼容性和支持


    OPA2614的设计兼容多种标准的电子元器件和设备,能够与常见的电源和接口系统配合使用。德州仪器提供了详尽的技术支持文档和在线资源,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:无法达到预期的小信号带宽。
    - 解决办法:检查输入信号的频率和幅度,确保它们处于设备的范围内。
    2. 问题:过高的噪声水平。
    - 解决办法:重新检查电路布局和去耦电容的放置,以减少噪声干扰。
    3. 问题:输出电流不足。
    - 解决办法:检查负载电阻,确保其没有超出设备的承受能力。

    总结和推荐


    综上所述,OPA2614 运算放大器是一款性能优越的产品,特别适用于对噪声敏感和要求高速度的高精度应用。其卓越的输入噪声、高增益带宽和强大的输出能力,使其成为众多工业和消费级产品的理想选择。对于需要高性能和可靠性的用户来说,强烈推荐使用OPA2614。此外,德州仪器提供的全面技术支持和文档也为用户提供了极大的便利和支持。

OPA2614IDTJ参数

参数
CMRR - 共模抑制比 -
典型增益带宽 290MHz
放大器类型 Voltage Feedback
典型输入噪声电压密度 1.9nV/rtHz
电路数 2
典型供电电流 12mA(x2 Channels)
最小工作供电电压 -
最大工作供电电压 12.6V
典型压摆率 145V/μs
输出类型 Differential
电流 - 输入偏置 6μA
每个通道的输出电流 350mA
通道数量 2
关闭 -
Vos - 输入偏置电压 200μV
-3db带宽 180MHz
长*宽*高 4.89mm*3.9mm*1.39mm
通用封装 HSOP-8
安装方式 贴片安装
零件状态 停产
包装方式 管装

OPA2614IDTJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2614IDTJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2614IDTJ OPA2614IDTJ数据手册

OPA2614IDTJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10.8128
5000+ ¥ 10.3288
10000+ ¥ 9.9546
库存: 1931
起订量: 925 增量: 0
交货地:
最小起订量为:10
合计: ¥ 108.12
