LM358DGKRG4

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 500μA(x2 Channels) 300mV/μs 40nV/rtHz 800KHz 关闭 40mA 2 2 ±16V,32V 3mV 20nA General Purpose VSSOP-8 贴片安装,黏合安装 3mm*3mm*970μm
供应商型号: ZT-LM358DGKRG4
供应商: 海外现货
标准整包数: 1

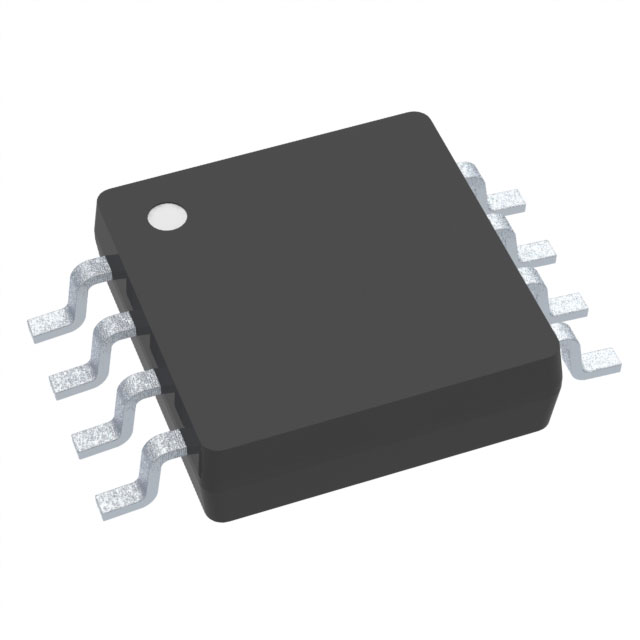

TEXAS INSTRUMENTS 运算放大器 LM358DGKRG4

LM358DGKRG4概述

    高质量文章:LM系列双路运算放大器

    1. 产品简介


    LM系列双路运算放大器是德州仪器(Texas Instruments)生产的高性能模拟集成电路。该系列产品包括LM158、LM158A、LM258、LM258A、LM358、LM358A、LM2904和LM2904V等多个型号。这些运算放大器广泛应用于各种电子设备中,如音视频系统、工业控制系统、传感器接口、测量仪表等。它们提供了广泛的电源电压范围和低功耗特性,确保在各种应用场景下的稳定性和可靠性。

    2. 技术参数


    以下是LM系列双路运算放大器的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 电源电压 | 单电源:3V至32V(26V适用于LM2904)
    双电源:±1.5V至±16V(±13V适用于LM2904) |
    | 静态电流 | 典型值:0.7mA(独立于供电电压) |
    | 通频带 | 典型值:0.7MHz |
    | 输入偏置电压 | 典型值:3mV(A版本:2mV) |
    | 输入偏置电流 | 典型值:2nA(A版本:15nA) |
    | 差分输入电压范围 | 最大额定供电电压:32V(26V适用于LM2904) |
    | 开环增益 | 典型值:100dB |
    | 内部频率补偿 | 是 |
    这些参数表明LM系列双路运算放大器具有宽广的工作电压范围、较低的静态电流和高增益带宽积,适合多种应用场景。

    3. 产品特点和优势


    LM系列双路运算放大器的特点如下:
    - 宽电源电压范围:单电源支持3V到32V(26V适用于LM2904),双电源支持±1.5V到±16V(±13V适用于LM2904),适应性强。
    - 低静态电流:静态电流仅0.7mA,有助于延长电池寿命。
    - 高频响应:通频带高达0.7MHz,满足大多数应用需求。
    - 高输入阻抗:输入偏置电流低,减少输入端的噪声干扰。
    - 内部频率补偿:简化设计,提高稳定性。
    这些特点使LM系列双路运算放大器在各类电路设计中表现出色,特别是在需要高精度和低噪声的应用场合。

    4. 应用案例和使用建议


    LM系列双路运算放大器广泛应用于多个领域,包括:
    - 音视频系统:蓝光播放器和家庭影院系统。
    - 工业控制:电动机控制、温度传感器和数字多用表。
    - 医疗设备:医疗传感器和诊断仪器。
    - 消费电子:数字电视和DVD播放器。
    使用建议:
    - 环境条件:确保使用时的工作环境温度在推荐范围内(LM158为-55°C到125°C)。
    - 负载电阻:选择合适的负载电阻以获得最佳输出特性(例如,高输出电流源和低输出电流sink)。
    - 封装选择:根据具体需求选择合适的封装类型,如SOIC、VSSOP等。

    5. 兼容性和支持


    LM系列双路运算放大器与其他电子元器件具有良好的兼容性,可直接替换同类产品。德州仪器提供了全面的技术文档和开发工具支持,包括应用指南、设计参考和仿真软件等,帮助工程师快速上手并进行高效开发。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方法:
    - 问题1:静态电流过高
    - 解决办法:检查供电电压是否在正常范围内;确认是否有外接电路影响静态电流。

    - 问题2:输出电压异常
    - 解决办法:检查输入信号是否正常;确认输出负载是否过载。

    - 问题3:温度过高导致损坏
    - 解决办法:检查散热措施是否到位;避免长时间运行在高温环境中。

    7. 总结和推荐


    综上所述,LM系列双路运算放大器凭借其广泛的电源电压范围、低静态电流和高性能指标,成为一种理想的高性能模拟集成电路解决方案。无论是家用电器还是工业设备,LM系列都展示出卓越的性能和可靠性。因此,我强烈推荐在各种应用中使用LM系列双路运算放大器。

LM358DGKRG4参数

参数
关闭 关闭
电路数 2
最小工作供电电压 -
典型供电电流 500μA(x2 Channels)
CMRR - 共模抑制比 -
每个通道的输出电流 40mA
典型压摆率 300mV/μs
通道数量 2
典型增益带宽 800KHz
放大器类型 General Purpose
最大工作供电电压 ±16V,32V
-3db带宽 -
典型输入噪声电压密度 40nV/rtHz
电流 - 输入偏置 20nA
Vos - 输入偏置电压 3mV
输出类型 -
长*宽*高 3mm*3mm*970μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

LM358DGKRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM358DGKRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LM358DGKRG4 LM358DGKRG4数据手册

LM358DGKRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
