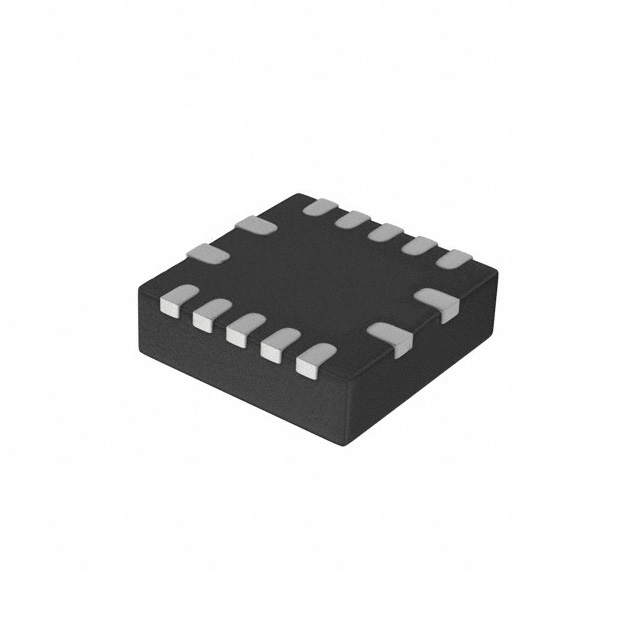

OPA4990IRUCR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 120μA(x2 Channels) 4.5V/μs 1.1MHz Rail to Rail 80mA 4 300μV 10pA General Purpose QFN-14 贴片安装,黏合安装
供应商型号: OPA4990IRUCR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA4990IRUCR

OPA4990IRUCR概述

    高质量文章:OPAx990 高电压低功耗运算放大器

    产品简介


    OPAx990 是一款高性能、高电压(40V)通用运算放大器,涵盖三个型号:OPA990、OPA2990 和 OPA4990。该系列器件具备出色的直流精度和交流性能,包括轨到轨输入输出、低失调电压(典型值为 ±300 µV)和低失调漂移(典型值为 ±0.6 µV/°C)。OPAx990 主要应用于工业高电压系统,如多路复用数据采集系统、测试和测量设备、电机驱动、电源分配、ADC驱动和参考缓冲器放大器等。

    技术参数


    以下是 OPAx990 的关键技术和电气参数:
    - 低失调电压:±300 µV(典型值)
    - 低失调电压漂移:±0.6 µV/°C(典型值)
    - 低噪声:30 nV/√Hz(1 kHz时)
    - 共模抑制比(CMRR):115 dB
    - 低偏置电流:±10 pA
    - 宽供电范围:±1.35 V 到 ±20 V,2.7 V 到 40 V
    - 高增益带宽积:1.1 MHz
    - 高速率:4.5 V/µs
    - 低静态电流:每通道120 µA
    - 鲁棒性:在1.8 GHz下具有78 dB的EMIRR性能

    产品特点和优势


    OPAx990 运算放大器具有以下独特功能和优势:
    - 轨到轨输入输出:提高了信号处理能力,确保信号完整无损。
    - 抗电磁干扰:集成的EMI过滤提高了抗干扰性能,适用于高密度电路板。
    - 快速恢复能力:高达4.5 V/µs的高增益带宽积,适用于需要快速响应的应用场合。
    - 低功耗:低静态电流设计有助于延长电池寿命,特别适合电池供电设备。
    - 高集成度:单个芯片即可实现多通道独立控制。

    应用案例和使用建议


    典型应用场景
    - 多路复用数据采集系统:OPAx990 可以配置为高电压、缓冲式多路复用器。通过选择不同的通道,可以灵活地处理不同来源的数据,确保数据采集系统的高效运行。
    - 电机驱动和控制系统:由于OPAx990具备高输出电流和快速响应速度,可有效驱动电机并控制其运动。
    - 电源管理系统:OPAx990的高输出电流特性使其在电源管理和分配中发挥重要作用,如不间断电源系统(UPS)、服务器及网络设备的电源管理。
    使用建议
    - 在高频率应用中,建议使用外部RC滤波器来降低噪声。
    - 为了优化热性能,在PCB布局时建议将热敏电阻靠近OPAx990放置,以增强散热效果。
    - 对于多通道应用,推荐采用分立接地策略,减少数字信号对模拟信号的影响。

    兼容性和支持


    OPAx990 系列提供了多种封装选项,包括SOT-23、SC70、WSON、X2QFN等,支持各种工业标准接口。供应商提供详细的技术文档和支持,包括SPICE模型和TINA-TI仿真软件,帮助工程师快速开发和验证设计。

    常见问题与解决方案


    1. 问题:器件未按预期工作。
    - 解决方案:检查供电电压是否在规定范围内,确认输入信号幅值和极性是否正确。
    2. 问题:噪声过大。
    - 解决方案:增加旁路电容,使用更小阻抗的电源线,减小走线长度。
    3. 问题:功耗过高。
    - 解决方案:选择合适的负载电阻,增加旁路电容,降低供电电压。
    4. 问题:无法正常启动。
    - 解决方案:确认所有电源引脚已正确连接,关闭所有可能影响启动的开关或使能信号。

    总结和推荐


    综上所述,OPAx990 运算放大器凭借其优秀的性能指标、广泛的应用范围以及强大的技术支持,成为了高电压工业应用的理想选择。我们强烈推荐这款产品给追求高性能、高可靠性的工程设计项目。无论是对于多路复用数据采集、电机控制还是电源管理等领域,OPAx990 都能提供卓越的表现,值得信赖。

OPA4990IRUCR参数

参数
电流 - 输入偏置 10pA
关闭 -
输出类型 Rail to Rail
最小工作供电电压 -
典型输入噪声电压密度 -
每个通道的输出电流 80mA
电路数 4
最大工作供电电压 -
通道数量 -
Vos - 输入偏置电压 300μV
典型增益带宽 1.1MHz
典型供电电流 120μA(x2 Channels)
CMRR - 共模抑制比 -
放大器类型 General Purpose
典型压摆率 4.5V/μs
-3db带宽 -
通用封装 QFN-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OPA4990IRUCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4990IRUCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4990IRUCR OPA4990IRUCR数据手册

OPA4990IRUCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
