LMC660CM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5mA(x4 Channels) 1.1V/μs 22nV/rtHz 1.4MHz 关闭 Push-Pull,Rail to Rail 40mA 4 4 15.5V 1mV 0.002pA CMOS SOIC-14 贴片安装 8.64mm*3.91mm*1.45mm
供应商型号: AMS-LMC660CM
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 LMC660CM

LMC660CM概述

    LMC66x CMOS Dual Operational Amplifiers: Technical Overview and Application Insights

    1. 产品简介


    LMC66x CMOS 双路运算放大器是德州仪器(TI)生产的专为单电源操作设计的运算放大器系列。这些器件采用先进的CMOS工艺制造,提供了极宽的输入共模范围、轨到轨输出摆幅和低噪声性能,使其成为高阻抗缓冲器、精密电流电压转换器、长期积分器、采样保持电路、峰值检测器等领域理想的选择。这些器件适用于医疗设备、工业控制和汽车传感器等多种应用场景。

    2. 技术参数


    - 基本参数:
    - 铁电至铁电输出摆动
    - 指定负载为2kΩ和600Ω
    - 高电压增益:126dB
    - 低输入失调电压:3mV
    - 低失调电压漂移:1.3μV/°C
    - 超低输入偏置电流:2fA
    - 低电压噪声:22nV/√Hz
    - 工作条件:
    - 工作电压范围:4.75V至15.5V
    - 每个放大器静态电流:400μA(与V+无关)
    - 电气特性:
    - 供电电压:单供电4.75V至15.5V;双供电±2.375V至±7.75V
    - 温度范围:LMC66xAI:-40°C至+85°C;LMC66xC:0°C至+70°C
    - 开环增益:在单电源、双电源条件下变化
    - 增益带宽积:1.4MHz
    - 速率为:1.1V/μs(V+=15V,10V步进)

    3. 产品特点和优势


    LMC66x的主要优势在于其出色的输入共模范围和轨到轨输出摆幅,尤其在驱动大负载时表现优异。低噪声和超低输入偏置电流使它非常适合精密测量应用。此外,其高可靠性、宽工作温度范围和低功耗特性使其成为多种严苛应用的理想选择。

    4. 应用案例和使用建议


    - 高阻抗缓冲器:在精密电流电压转换器中,LMC66x可确保信号不失真地传递。
    - 医疗设备:在需要高精度的医疗器械中,LMC66x可以作为核心组件,提供稳定的信号处理能力。
    - 工业控制:在复杂的工业控制系统中,LMC66x能够满足对稳定性及准确性的高要求。
    使用建议:
    - 确保负载电阻不小于500Ω以避免可能的不稳定性。
    - 在使用过程中注意不要将输出连接到V+(如果V+大于13V),以防止可靠性受损。

    5. 兼容性和支持


    - 兼容性:LMC66x具有广泛的兼容性,可与其他CMOS或分立器件配合使用。
    - 支持资源:德州仪器提供详尽的技术文档和应用指南,以及专业的技术支持团队。

    6. 常见问题与解决方案


    - 问题一:如何防止过载导致器件损坏?
    - 解决办法:确保负载电阻不低于500Ω,且在应用中严格遵守规定的最大输出短路电流。
    - 问题二:输出噪声过大怎么办?
    - 解决办法:检查系统接地是否良好,适当增加滤波电容以减少噪声。

    7. 总结和推荐


    总体而言,LMC66x系列CMOS运算放大器凭借其优秀的性能和广泛的应用领域,非常适合各种高端应用需求。建议在精密测量、医疗设备和工业控制系统中采用此系列产品。这些器件以其卓越的可靠性和灵活性,将成为设计师们不可多得的优秀选择。

LMC660CM参数

参数
典型压摆率 1.1V/μs
典型供电电流 1.5mA(x4 Channels)
电流 - 输入偏置 0.002pA
输出类型 Push-Pull,Rail to Rail
Vos - 输入偏置电压 1mV
最小工作供电电压 -
通道数量 4
最大工作供电电压 15.5V
典型输入噪声电压密度 22nV/rtHz
-3db带宽 -
CMRR - 共模抑制比 -
典型增益带宽 1.4MHz
电路数 4
放大器类型 CMOS
每个通道的输出电流 40mA
关闭 关闭
长*宽*高 8.64mm*3.91mm*1.45mm

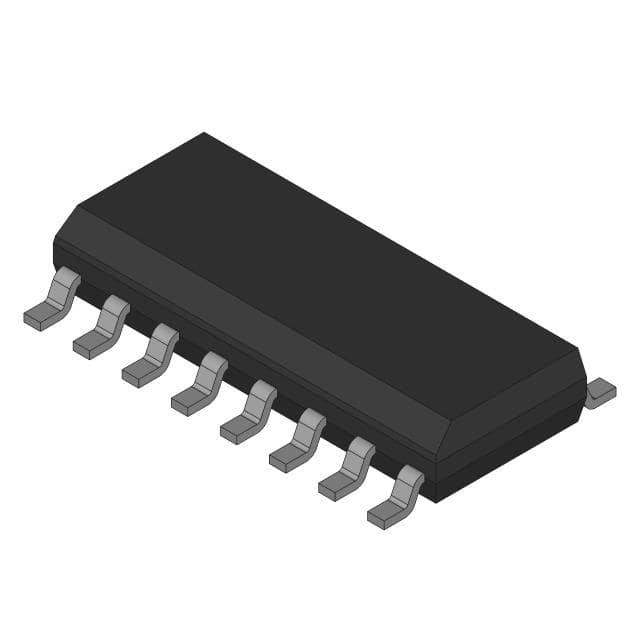

通用封装 SOIC-14
安装方式 贴片安装
应用等级 商用级
包装方式 散装,管装

LMC660CM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMC660CM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LMC660CM LMC660CM数据手册

LMC660CM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.812 ¥ 65.6208
100+ $ 7.74 ¥ 65.016
500+ $ 7.692 ¥ 64.6128
999+ $ 7.656 ¥ 64.3104
库存: 4995
起订量: 65 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1640.52
