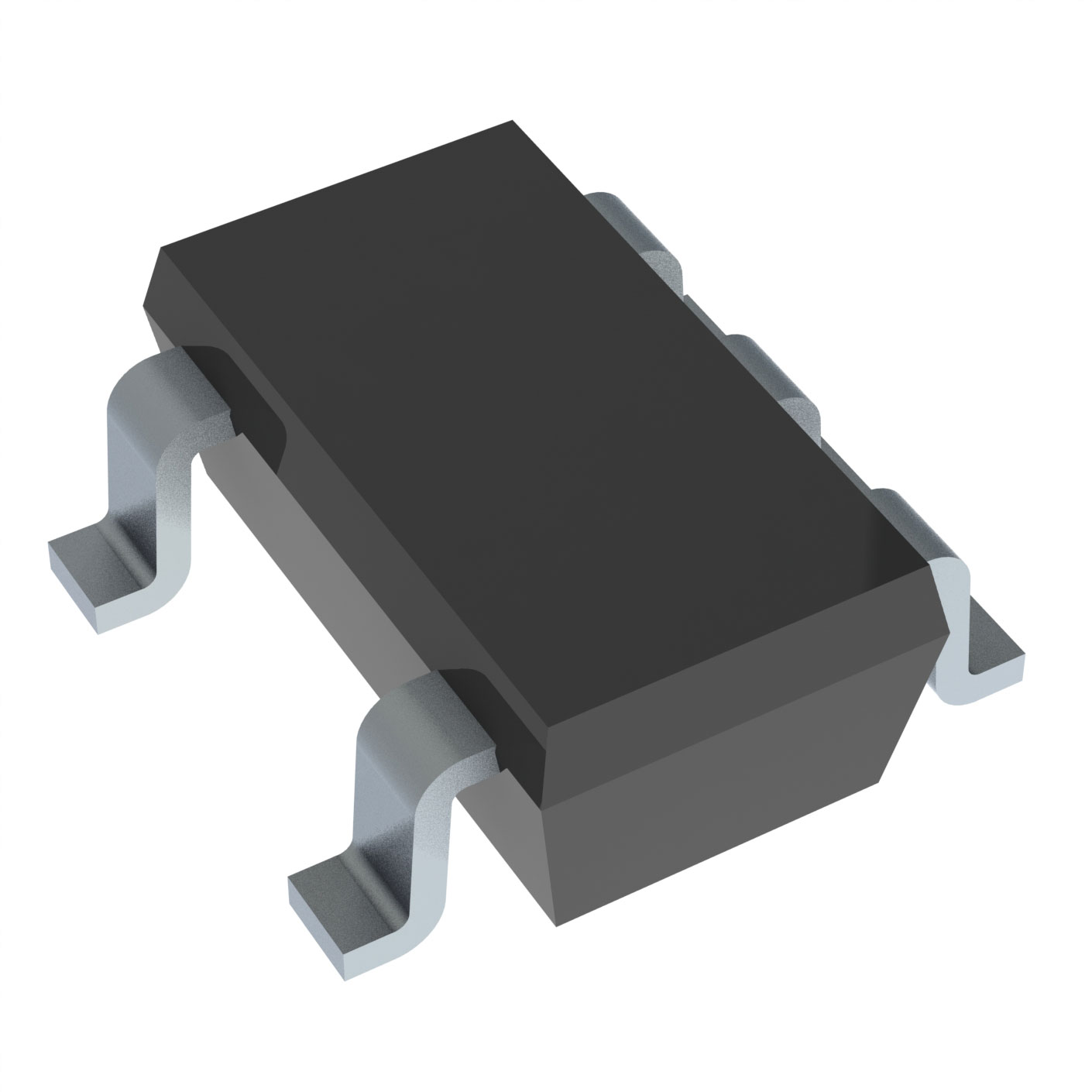

OPA653IDBVR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 32mA 2.675KV/μs 6.1nV/rtHz 1.1MHz 70mA 1 1 1mV 10pA 500MHz J-FET SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: OPA653IDBVR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA653IDBVR

OPA653IDBVR概述


    产品简介




    OPA653 是一款宽带电压反馈运算放大器,内置增益设置电阻以提供固定的 +2V/V 或 -1V/V 增益。该器件具有高带宽(500 MHz)和高摆率(2675 V/μs),非常适合时间域和脉冲导向应用。OPA653 在多个应用领域表现出色,如测量前端、高输入阻抗探头、数据采集卡及示波器前端等。


    技术参数




    - 工作电压范围: ±6.5 V
    - 高带宽: 500 MHz (G = +2 V/V)
    - 高摆率: 2675 V/μs (4-V 步进)
    - 优异的总谐波失真 (THD): –71 dBc (10 MHz)
    - 低输入电压噪声: 6.1 nV/√Hz
    - 快速过载恢复: 8 ns
    - 快速建立时间 (1% 4-V 步进): 7.9 ns
    - 低输入偏置电压: ±1 mV
    - 高输入阻抗: 1012 Ω || 2.5 pF
    - 高输出电流: 70 mA


    产品特点和优势




    OPA653 的核心优势在于其超高的动态范围和极低的噪声水平。通过内部增益设置电阻,它能够为各种应用提供固定增益,包括频率域和FFT分析。其高带宽和高摆率使得它非常适合需要高速响应的应用场景,而低噪声和低偏置电流则确保了其在高精度测量中的表现。


    应用案例和使用建议




    应用案例


    OPA653 广泛应用于测量前端、高输入阻抗探头、数据采集卡及示波器前端。例如,在测量前端,OPA653 可以作为高阻抗信号的前置放大器,显著提高信号的信噪比。

    使用建议


    为了充分利用 OPA653 的性能,需要注意 PCB 布局和组件选择。在设计时,可以参考典型配置图(如图 21 和图 22),特别是非反相增益 +2V/V 和反相增益 -1V/V 配置。此外,为了减少噪声,需要正确设置增益设置电阻(如 RT)和其他源阻抗。


    兼容性和支持




    OPA653 与大多数常见的测试设备和系统兼容,适用于多种高频信号处理应用。德州仪器(TI)提供了详尽的技术支持和文档,包括数据手册、应用指南和样品请求服务,以帮助用户更好地理解和使用该产品。


    常见问题与解决方案




    - Q: 如何设置增益?
    - A: 内部增益设置电阻默认为 +2V/V 或 -1V/V。如果需要调整增益,可以通过改变外部增益设置电阻来实现。

    - Q: 如何最小化噪声?
    - A: 通过仔细选择和布局外部组件,如增益设置电阻和输入滤波器,可以有效降低噪声水平。


    总结和推荐




    总体而言,OPA653 是一款高性能的宽带运算放大器,适合于需要高精度和高速响应的应用场景。其优秀的性能参数、广泛应用领域以及详细的技术支持使其在市场上具备很高的竞争力。强烈推荐在需要高精度、高带宽和低噪声的电路设计中使用 OPA653。

    ---

    本综述涵盖了 OPA653 的基本特征、技术参数、独特优势以及具体的应用案例和使用建议,希望能够为您提供全面的产品信息。

OPA653IDBVR参数

参数
通道数量 1
典型增益带宽 1.1MHz
电路数 1
输出类型 -
典型输入噪声电压密度 6.1nV/rtHz
最大工作供电电压 -
关闭 -
CMRR - 共模抑制比 -
放大器类型 J-FET
Vos - 输入偏置电压 1mV
典型供电电流 32mA
每个通道的输出电流 70mA
电流 - 输入偏置 10pA
最小工作供电电压 -
典型压摆率 2.675KV/μs
-3db带宽 500MHz
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
