OPA858IDSGR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 21mA 2KV/μs 2.5nV/rtHz@ 5V 5.5GHz 关闭 Single-Ended 105mA 1 1 5.25V 800μV 0.4pA 1.2GHz J-FET WSON-8 贴片安装,黏合安装
供应商型号: 26M-OPA858IDSGR
供应商: 云汉优选
标准整包数: 1

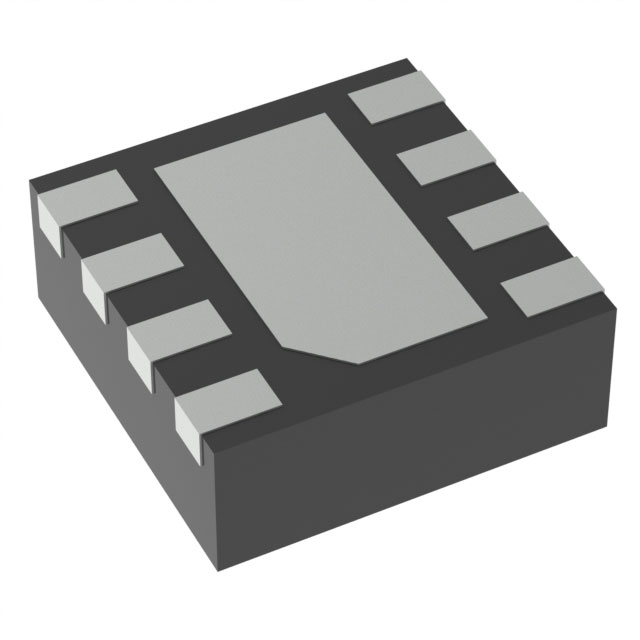

TEXAS INSTRUMENTS 运算放大器 OPA858IDSGR

OPA858IDSGR概述


    产品简介


    OPA858是一款高性能的运算放大器,专为宽带、低噪声应用设计。它采用CMOS输入端,适用于宽带跨阻抗放大器(TIA)和电压放大器应用。其核心特点包括高速度、高增益带宽积(GBWP)及低噪声性能,使得它在激光距离测量、LIDAR接收器和3D扫描仪等多种高端光学系统中表现卓越。

    技术参数


    - 高增益带宽积(GBWP): 5.5 GHz
    - 补偿情况: 未补偿,增益≥7 V/V(稳定)
    - 超低偏置电流MOSFET输入: 10 pA
    - 输入电压噪声: 2.5 nV/√Hz
    - 转换速率: 2000 V/µs
    - 输入电容:
    - 共模: 0.6 pF
    - 差分: 0.2 pF
    - 宽共模输入范围:
    - 从正供电1.4 V到负供电
    - 输出摆幅(TIA配置): 2.5 VPP
    - 电源电压范围: 3.3 V至5.25 V
    - 静态电流: 20.5 mA
    - 温度范围: -40°C至+125°C

    产品特点和优势


    OPA858具有高增益带宽积和低噪声特性,使其在高分辨率激光测距和3D扫描应用中表现出色。通过将反馈引脚直接连接到放大器的输出端,简化了反馈网络的设计。此外,其独特的CMOS输入结构提供了卓越的稳定性及低噪声性能,是实现高精度光学系统的理想选择。

    应用案例和使用建议


    OPA858广泛应用于多种光学系统中,如激光距离测量、LIDAR接收器和3D扫描仪等。为了确保最佳性能,在配置时应遵循制造商提供的指导,如正确的电源电压和输入信号范围。特别是在高精度应用中,建议对信号路径进行严格的屏蔽处理,以减少噪声干扰。

    兼容性和支持


    OPA858与常见的光学传感器和数字转换器兼容,如TDC7201时间到数字转换器。对于开发过程中可能遇到的技术难题,制造商提供了详尽的技术文档和在线支持,确保用户能够充分利用该器件的功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出噪声大 | 确认电源稳压,增加外部滤波电容 |
    | 输出不稳定 | 检查接地是否正确,确保良好的信号路径 |

    总结和推荐


    总体而言,OPA858凭借其出色的性能指标和广泛的应用场景,成为许多高性能光学系统的首选组件。它不仅满足了高精度要求,还简化了设计流程。因此,我们强烈推荐使用OPA858来构建先进的光学系统。

OPA858IDSGR参数

参数
关闭 关闭
输出类型 Single-Ended
通道数量 1
Vos - 输入偏置电压 800μV
放大器类型 J-FET
CMRR - 共模抑制比 -
-3db带宽 1.2GHz
典型输入噪声电压密度 2.5nV/rtHz@ 5V
典型压摆率 2KV/μs
电路数 1
电流 - 输入偏置 0.4pA
典型供电电流 21mA
最小工作供电电压 -
每个通道的输出电流 105mA
最大工作供电电压 5.25V
典型增益带宽 5.5GHz
2.1mm(Max)
2.1mm(Max)
800μm(Max)
通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA858IDSGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA858IDSGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA858IDSGR OPA858IDSGR数据手册

OPA858IDSGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
