首页  >  产品百科  >  TIBPAL16R4-12MJB

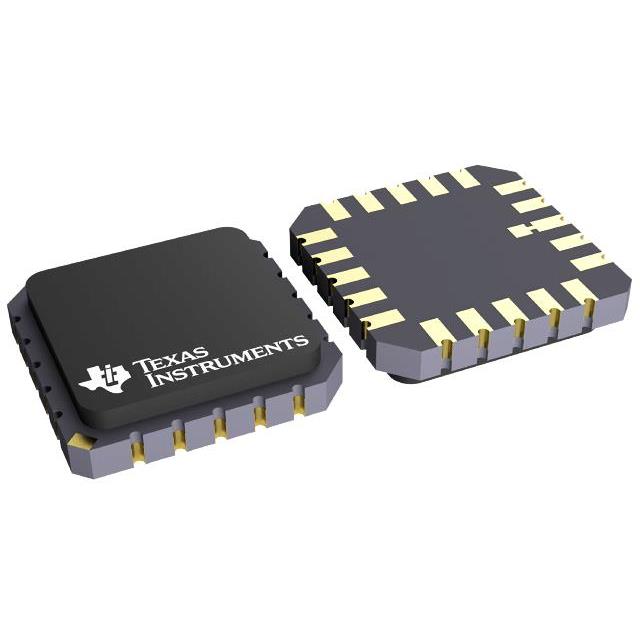

TIBPAL16R4-12MJB

产品分类: 可编程逻辑器件(PLD)
厂牌: TEXAS INSTRUMENTS
产品描述: PAL 4 4.5V 5.5V CDIP-20 通孔安装
供应商型号: TIBPAL16R4-12MJB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 可编程逻辑器件(PLD) TIBPAL16R4-12MJB

TIBPAL16R4-12MJB概述

    高性能IMPACT-X™ PAL®电路

    产品简介


    Texas Instruments(TI)推出的IMPACT-X™系列PAL(Programmable Array Logic)电路是一种高性能可编程逻辑器件。这些器件包括TIBPAL16L8-10C、TIBPAL16R4-10C、TIBPAL16R6-10C和TIBPAL16R8-10C,以及TIBPAL16L8-12M、TIBPAL16R4-12M、TIBPAL16R6-12M和TIBPAL16R8-12M。它们以高可靠性、高速度和功能性而著称,适用于各种工业控制、通信系统和其他需要逻辑处理的应用场景。

    技术参数


    以下是这些器件的主要技术规格:
    - 最大频率:无反馈情况下,TIBPAL16R’-10C系列为62.5 MHz,TIBPAL16R’-12M系列为56 MHz;有反馈情况下,分别为55.5 MHz和48 MHz。
    - 传播延迟:TIBPAL16L’-10C系列为10 ns,TIBPAL16L’-12M系列为12 ns。
    - 输入电压:VIH(高电平输入电压)为2 V至5.5 V,VIL(低电平输入电压)为0.8 V。
    - 输出电流:高电平输出电流IOH为-3.2 mA,低电平输出电流IOL为24 mA。
    - 功耗:静态电流ICC为140-180 mA(VCC=5.25 V),动态电流ICC为240-250 mA(VCC=5.5 V)。

    产品特点和优势


    这些IMPACT-X™器件的主要特点是:
    - 高速性能:相比现有的PLD(Programmable Logic Device),这些器件具有更高的工作频率,确保更快的数据处理速度。
    - 易于编程:利用广泛可用的软件和经济实惠的编程器,可以快速设计出所需的自定义功能。
    - 寄存器预加载能力:有助于简化测试过程,可以在执行测试序列之前将寄存器设置到初始状态。
    - 封装多样性:提供多种封装选项,包括塑料和陶瓷芯片载体及塑料和陶瓷DIP(Dual In-Line Package)。
    - 防复制保护:通过安全熔丝防止未经授权的复制。

    应用案例和使用建议


    这些器件在多种应用中表现出色,例如工业控制系统、通信系统等。在设计中,为了确保最佳性能,建议按照制造商提供的指南进行布线和布局。特别是,在设计时需考虑适当的电源去耦合和信号完整性,以避免高频干扰。

    兼容性和支持


    TI提供了广泛的软件和硬件支持,包括编程工具和参考文档。如有需要,用户可以通过官方渠道获取进一步的支持和服务。

    常见问题与解决方案


    常见的问题可能包括编程错误、器件失效等。解决方法通常包括检查编程步骤、确认供电条件、更换可能损坏的器件等。

    总结和推荐


    这些IMPACT-X™ PAL器件以其高性能、易于编程和多样化封装等优势,非常适合于高速逻辑控制和数据处理应用。建议在选择这类器件时考虑具体的使用需求和技术要求,以获得最佳的设计效果。鉴于某些型号不推荐用于新设计,建议选用TIBPAL16L8-12M、TIBPAL16R4-12M、TIBPAL16R6-12M和TIBPAL16R8-12M等型号以获得更稳定和可靠的表现。

TIBPAL16R4-12MJB参数

参数
宏单元数 4
最大传输延迟时间 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
可编程类型 PAL
26.92mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-20
安装方式 通孔安装
包装方式 管装

TIBPAL16R4-12MJB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TIBPAL16R4-12MJB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 可编程逻辑器件(PLD) TEXAS INSTRUMENTS TIBPAL16R4-12MJB TIBPAL16R4-12MJB数据手册

TIBPAL16R4-12MJB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 746.2556
2000+ ¥ 727.283
3000+ ¥ 708.3104
库存: 5000
起订量: 1000 增量: 20
交货地:
最小起订量为:1000
合计: ¥ 746255.6
