OPA2392YBJT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Op Amp Dual Precision Amplifier R-R I/O ±2.75V/5.5V
供应商型号: OPA2392YBJT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2392YBJT

OPA2392YBJT概述


    产品简介


    OPAx392 是德州仪器(Texas Instruments)生产的一系列精密、低失调电压、低噪声、低输入偏置电流的轨到轨输入输出运算放大器。这些运放具有非常高的精度和广泛的适用范围,适用于医疗、光学模块、化学和气体分析等多种领域。

    技术参数


    电气特性
    - 输入失调电压: 最大值为±10µV
    - 失调漂移: 每摄氏度最大漂移±0.18µV/°C
    - 输入偏置电流: 10fA
    - 输入噪声密度: 4.4nV/√Hz (10kHz)
    - 低频噪声: 2µVPP (0.1Hz 到 10Hz)
    - 供电电压范围: 1.7V 至 5.5V
    - 静态电流: 1.22mA
    - 建立时间: 0.75µs (1V 到 0.1%)
    - 压摆率: 4.5V/µs
    - 输出电流: 短路情况下最大值为+65mA/-55mA
    - 增益带宽积: 13MHz
    工作条件
    - 工作温度范围: -40°C 至 +125°C
    - 封装选项: 单通道 SOT-23、双通道 SOIC 等

    产品特点和优势


    OPAx392 的主要优势在于其超低的失调电压和漂移,以及低输入偏置电流。它采用 e-trim™ 技术实现高精度直流和交流性能,非常适合需要高精度和低噪声的应用。其宽工作电压范围和高带宽特性使其在多个应用领域中表现出色,如医疗设备、光学模块等。

    应用案例和使用建议


    OPAx392 在多个领域的应用中都有出色的表现,例如:
    - 医疗设备: 心电图(ECG)、血氧计等
    - 光学模块: 光学功率监测、光电转换等
    - 化学分析: 气体分析、化学分析仪等
    对于血氧计的设计,OPAx392 可以配置成差分放大器来检测电流变化。设计时应注意选择合适的电阻值(如 R1 和 R2),并确保信号电压在运放的共模电压范围内,以减少误差。具体设计可以参考示意图,确保使用适当的电源和反馈电阻来实现所需的增益。

    兼容性和支持


    OPAx392 运算放大器与其他电子元件具有良好的兼容性,可以无缝集成到各种系统中。德州仪器提供了丰富的技术支持资源,包括 PSpice® 和 TINA-TI™ 仿真软件,可以帮助设计人员验证电路性能和优化设计。

    常见问题与解决方案


    1. 问题: 设备在低温下表现不佳。
    - 解决方案: 确保设备在推荐的工作温度范围内运行。如需在低温环境下使用,请查阅详细的技术参数和特性以确保性能稳定。
    2. 问题: 输出信号不稳定。
    - 解决方案: 检查电源电压是否稳定,检查连接线是否有噪声干扰,并确保所有外部组件的连接正确。
    3. 问题: 输入偏置电流过大。
    - 解决方案: 确保选用合适的电阻,以降低输入偏置电流的影响。

    总结和推荐


    综上所述,OPAx392 运算放大器凭借其超低的失调电压、低噪声和宽工作电压范围,在多个应用领域中展现出极佳的性能。它特别适合对精度和噪声要求较高的场合,如医疗设备、光学模块等。因此,我们强烈推荐在这些应用中使用 OPAx392 运算放大器。

OPA2392YBJT参数

参数
电流 - 输入偏置 -
典型压摆率 -
每个通道的输出电流 -
-3db带宽 -
最小工作供电电压 -
CMRR - 共模抑制比 -
典型供电电流 -
典型增益带宽 -
通道数量 -
放大器类型 -
关闭 -
电路数 -
典型输入噪声电压密度 -
Vos - 输入偏置电压 -
最大工作供电电压 -
输出类型 -

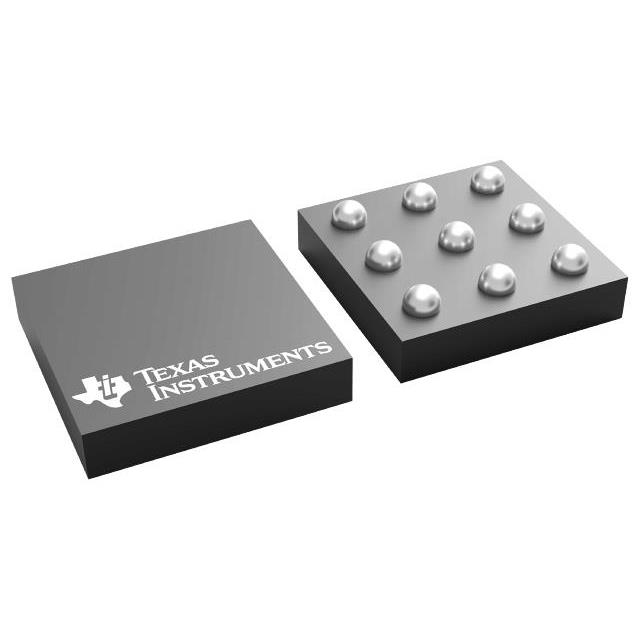

通用封装 DSBGA-9
包装方式 卷带包装

OPA2392YBJT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2392YBJT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2392YBJT OPA2392YBJT数据手册

OPA2392YBJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 17.0392
2000+ ¥ 16.606
3000+ ¥ 16.1728
库存: 22000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 17039.2
