LM2506SQ/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: MPL 1.74V 2V,3V LVCMOS 320Mbps QFN 贴片安装,黏合安装
供应商型号: Q-LM2506SQ/NOPB
供应商: 期货订购
标准整包数: 1

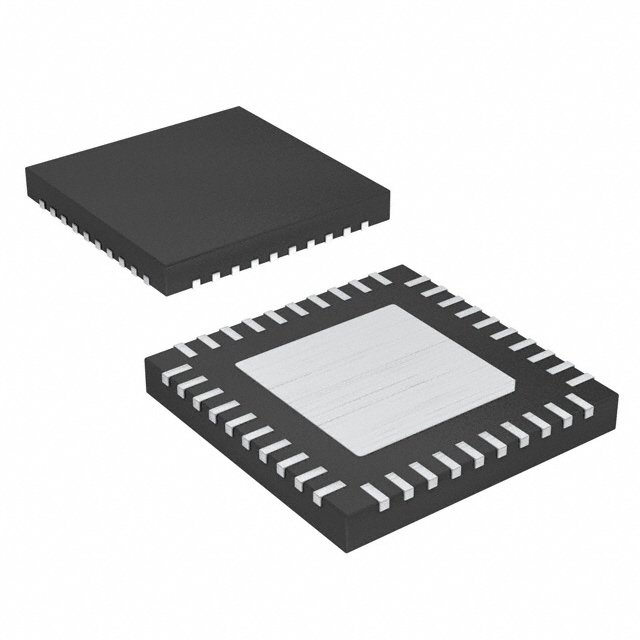

TEXAS INSTRUMENTS 串行器/解串器 LM2506SQ/NOPB

LM2506SQ/NOPB概述


    产品简介


    LM2506 Low Power Mobile Pixel Link (MPL) 系列产品
    产品类型:
    LM2506是一款支持RGB风格显示接口的串行器和解串器(Serializer and Deserializer)。它能够将并行总线信号转换为串行化格式,用于移动设备的显示应用。
    主要功能:
    1. 通过两条数据线和一条时钟线实现低功耗的串行数据传输。
    2. 支持高达18位色彩深度和800×300像素分辨率的RGB显示器。
    3. 实现150μA的电流消耗(Class 0),提供MPL Level 0标准下的物理层支持。
    4. 通过内置的电平转换器和自动电源关闭功能简化系统设计,降低系统复杂度和成本。
    应用领域:
    - 智能手机和平板电脑等移动设备的显示屏接口。
    - 广告牌和多媒体播放器等需要高分辨率显示的应用。
    - 需要低功耗和低成本设计的嵌入式系统。

    技术参数


    核心参数:
    - 1.74V到2.0V核心/模拟供电电压范围。
    - 1.74V到3.0V I/O供电电压范围。
    - 工作温度范围:-30°C到+85°C。
    性能参数:
    - 支持的显示格式:QVGA到1/2 SVGA(最高分辨率为800×300)。
    - 最大数据吞吐量:320Mbps(裸速率),实际有效速率为240Mbps。
    - MPL界面频率:2到13.3MHz。
    电气特性:
    - 输入输出电压范围:0到VDDIO。
    - 电源电流:SER VDDIO电流5µA到66µA;DES VDDIO电流4µA到10µA。
    - 逻辑电流:IOLL=3.67IB到6.33IB;IOLH=0.7IB到1.4IB。

    产品特点和优势


    特点:
    1. 双向工作模式:既可以用作串行器也可以用作解串器。
    2. 电源管理:自动电源关闭(当PCLK停止时),降低了待机电流。
    3. 小型化设计:采用三线连接方式,减少了电路板空间需求。
    4. 高可靠性:提供150μA的电流消耗,符合Class 0标准,确保稳定的运行环境。
    优势:
    1. 低成本和低功耗:MPL Level 0标准和电源管理功能使得系统成本更低且功耗更小。
    2. 灵活的配置选项:多种工作模式和供电电压范围适应不同的应用场景。
    3. 高速传输:高达320Mbps的传输速率保证了高效的显示数据传输能力。

    应用案例和使用建议


    应用案例:
    LM2506可用于手机、平板电脑等移动设备的RGB显示模块接口,以及广告牌和多媒体播放器中的高分辨率显示。
    使用建议:
    1. 确保外部环境温度控制在-30°C到+85°C之间,以避免温度过高导致的系统不稳定。
    2. 在使用过程中注意电源管理和电流消耗,合理安排PCLK输入频率和工作模式,以降低功耗。
    3. 在多款设备混合使用时,尽量减少信号干扰,采用屏蔽良好的电缆进行连接。

    兼容性和支持


    兼容性:
    LM2506与不同类型的处理器和显示设备兼容,如应用处理器、图形处理器和基带处理器。它能够直接连接至LVCMOS接口,无需额外的电平转换器。
    支持和维护:
    德州仪器公司提供详细的用户手册和技术文档,帮助用户了解如何安装和调试设备。此外,还有在线技术支持服务,可以解决用户在使用过程中遇到的技术问题。

    常见问题与解决方案


    常见问题及解决方法:
    1. 问题: 设备无法启动,怀疑是电源问题。
    解决方案: 检查VDDA、VDDcore和VDDIO电源电压是否在规定范围内,确保没有短路现象。
    2. 问题: 显示效果不佳,怀疑是传输信号丢失。
    解决方案: 检查MPL线路是否有损坏或接触不良的情况,适当增加传输线的屏蔽措施。
    3. 问题: 设备功耗异常。
    解决方案: 检查是否存在电源供应不足或电流消耗超出预期的情况,尝试调整工作模式和PCLK频率。

    总结和推荐


    综合评估:
    LM2506是一款适用于各种便携式显示设备的高效解决方案。其独特的双向工作模式、强大的电源管理能力和低成本的优势使其在市场上具有较高的竞争力。
    推荐使用:
    强烈推荐LM2506用于各种移动设备的显示接口,尤其是需要高分辨率和低功耗的应用场景。其可靠的设计和全面的技术支持使其成为电子工程师在开发新产品时的理想选择。

LM2506SQ/NOPB参数

参数
输出信号类型 MPL
典型供电电流 -
最大工作供电电压 2V,3V
最小工作供电电压 1.74V
数据速率 320Mbps
输入数量 -
输入信号类型 LVCMOS
输出数量 -
5.15mm(Max)
5.15mm(Max)
750μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

LM2506SQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2506SQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS LM2506SQ/NOPB LM2506SQ/NOPB数据手册

LM2506SQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
101+ $ 1.394 ¥ 11.8075
库存: 406
起订量: 365 增量: 0
交货地:
最小起订量为:101
合计: ¥ 1192.55
