74ACT11257N

厂牌: TEXAS INSTRUMENTS
产品描述: 8ns@ 4.5V~5.5V 单相 1 2 1 4.5V 5.5V 24mA 24mA PDIP-20 通孔安装 24.33mm*6.35mm*4.57mm
供应商型号: 25E-74ACT11257N
供应商: 国内现货
标准整包数: 1

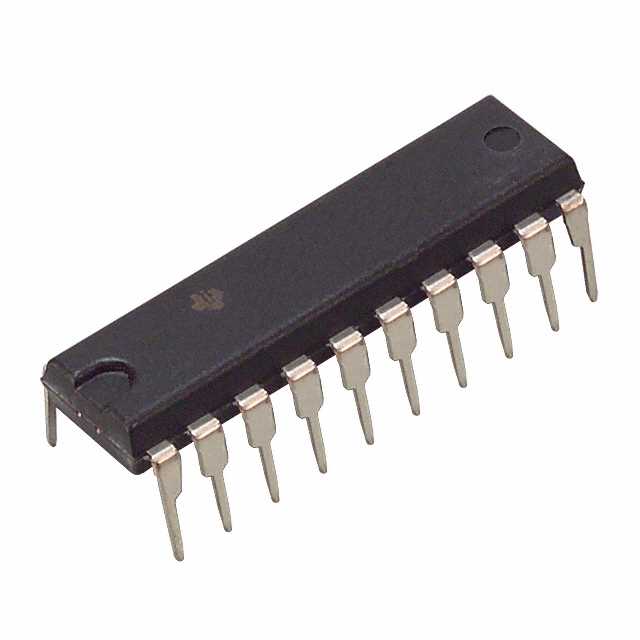

TEXAS INSTRUMENTS 模拟开关/多路复用器 74ACT11257N

74ACT11257N概述


    产品简介


    74ACT11257 是一款四通道双线至单线数据选择器/多路复用器(Quad 2-Line-to-1-Line Data Selector/Multiplexer),具备三态输出功能。这款芯片设计用于在总线组织系统中实现从四个4位数据源到四条输出数据线的信号复用。当输出使能(OE)输入处于高逻辑电平时,其三态输出不会加载数据线。该器件适用于高可靠性要求的应用场景,如高性能系统的总线接口。
    主要功能:
    - 通过3态输出直接连接到系统总线。
    - 支持数据选择与切换操作。
    - 流通式架构优化印刷电路板布局。
    应用领域:
    - 高性能计算与存储设备。
    - 工业控制与自动化系统。
    - 通信设备及嵌入式系统。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压范围 | 4.5 | 5.0 | 5.5 | V |
    | 输入低电平电压 | 0.8 V |
    | 输入高电平电压 | 2.0 V |
    | 输出高电平电压(IOH=24mA) 3.8 | 3.94 | V |
    | 输出低电平电压(IOL=24mA) | 0.36 | 0.44 V |
    | 工作温度范围 | -40 85 | °C |
    其他关键特性包括:
    - 输入兼容TTL电压水平。
    - 最大工作频率:10ns/V。
    - 流通式架构简化电路设计并减少噪声。
    - 中心引脚配置(VCC 和 GND)进一步降低高速开关噪声。

    产品特点和优势


    独特功能与优势:
    1. EPIC™ 工艺技术:采用1微米增强型植入CMOS工艺,提升整体性能和稳定性。
    2. 高抗干扰能力:在125°C环境下提供高达500mA的典型锁存能力。
    3. 低功耗:优秀的电流控制和快速响应特性减少了能量消耗。
    4. 灵活封装选项:提供塑料小外形(DB)、小型表面贴装(DW)以及标准300mil双列直插(N)等多种封装形式,满足多样化需求。
    市场竞争力:
    - 作为通用数据选择器芯片,广泛应用于多种复杂系统中,特别是在需要高效信号处理的场合下表现出色。
    - 出色的可靠性和紧凑的设计使其成为理想的选择,尤其适合空间受限的设计。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中实现传感器数据的动态切换。
    - 医疗设备中的多通道信号采集与分配。
    - 网络交换机中的高速数据路由。
    使用建议:
    1. 在实际应用中,确保正确配置OE引脚以避免不必要的功耗。
    2. 考虑到高温环境下工作的需求,应选择合适的封装形式,例如SOIC DW以提高散热效果。
    3. 设计时需注意电源去耦合电容的位置和容量,确保稳定的电压供给。

    兼容性和支持


    兼容性:
    - 可与标准TTL和CMOS逻辑电路无缝对接。
    - 各种封装选项确保其与不同类型的电路板设计兼容。
    技术支持:
    - 提供详尽的技术文档和支持服务,涵盖安装指导、故障排查及维护说明。
    - 客户可通过官方渠道获取全面的技术支持和培训资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 芯片无法正常切换 | 检查OE引脚是否接收到正确的逻辑电平。|
    | 数据传输延迟较大 | 调整外部RC滤波器参数,优化信号完整性。|
    | 输出异常 | 确认供电电压是否符合要求,检查外围元件是否存在短路现象。|

    总结和推荐


    综合评估:
    74ACT11257以其出色的性能和稳定性,在众多应用领域展现了强大的竞争力。它不仅能够满足现代电子系统对高效率和高可靠性的需求,还能通过多样化的封装形式适应不同的物理环境。
    推荐使用:
    我们强烈推荐74ACT11257用于需要高效信号管理且对系统性能有较高要求的项目中。无论是工业自动化还是消费类电子产品,该芯片都能提供卓越的支持,帮助工程师快速完成复杂系统的开发任务。

74ACT11257N参数

参数
电路数量 1
传播延迟时间 8ns@ 4.5V~5.5V
高电平输出电流 24mA
最小工作供电电压 4.5V
低电平输出电流 24mA
输出数量 1
最大工作供电电压 5.5V
供电类型 单相
输入数量 2
长*宽*高 24.33mm*6.35mm*4.57mm
通用封装 PDIP-20
安装方式 通孔安装
零件状态 停产
包装方式 管装

74ACT11257N厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74ACT11257N数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS 74ACT11257N 74ACT11257N数据手册

74ACT11257N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 14.8809
5000+ ¥ 14.2148
10000+ ¥ 13.6999
库存: 1021
起订量: 673 增量: 0
交货地:
最小起订量为:10
合计: ¥ 148.8
直接购买
加入购物车
