JM38510/37701B2A

厂牌: TEXAS INSTRUMENTS
产品描述: 28ns@ 4.5Vto5.5V 单相 1 4.5V 5.5V 4mA 400μA LLCC 贴片安装
供应商型号: JM38510/37701B2A
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 模拟开关/多路复用器 JM38510/37701B2A

JM38510/37701B2A概述


    产品简介




    SN54ALS138A, SN54AS138, SN74ALS138A, SN74AS138 是三线至八线译码器/解复用器(Decoders/Demultiplexers),专为高性能内存解码或数据路由应用而设计。这些器件特别适用于需要极短传播延迟时间的应用场景,例如高速存储系统。它们具备三路使能输入,能够简化级联操作或数据接收,广泛应用于内存系统、数据传输系统及数字逻辑电路等领域。


    技术参数




    一般特性

    - 型号: SN54ALS138A, SN54AS138, SN74ALS138A, SN74AS138
    - 功能: 3-line to 8-line decoders/demultiplexers
    - 操作温度范围:
    - SN54ALS138A 和 SN54AS138: -55°C 至 125°C
    - SN74ALS138A 和 SN74AS138: 0°C 至 70°C

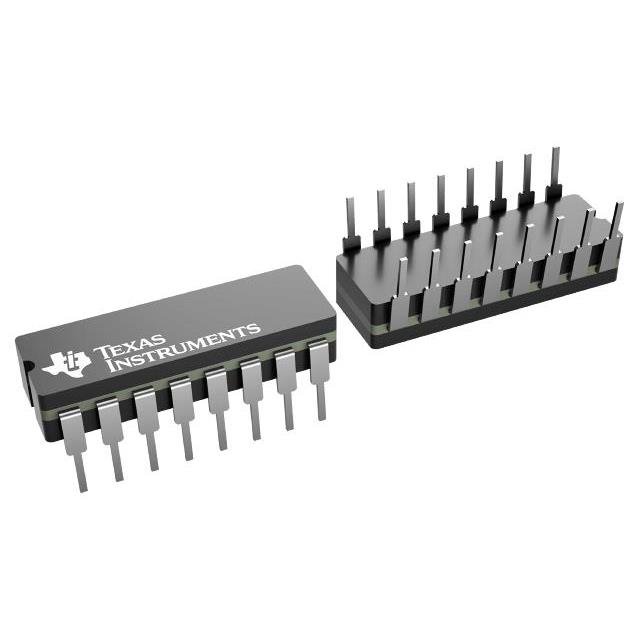

    - 封装选项:
    - 塑料小型封装 (SOIC)
    - 陶瓷芯片载体 (FK)
    - 标准塑料 DIP 和陶瓷 DIP

    电气特性

    - 供电电压 (VCC): 4.5V 至 5.5V
    - 高电平输入电压 (VIH): ≥2V
    - 低电平输入电压 (VIL): ≤0.8V
    - 输出电流:
    - 高电平输出电流 (IOH): -0.4mA
    - 低电平输出电流 (IOL): 4mA 至 8mA
    - 总电流 (ICC): 5mA 至 10mA

    传播延迟时间 (Propagation Delay Time)

    - 从输入到输出的最小延迟时间 (tPLH):
    - ABC 输入至 Y2 输出: 22ns 至 28ns
    - G 或 G 输入至 Y2 输出: 17ns 至 22ns
    - 从输入到输出的最大延迟时间 (tPHL):
    - ABC 输入至 Y 输出: 6ns 至 22ns
    - G 或 G 输入至 Y 输出: 4ns 至 21ns


    产品特点和优势




    1. 高速性能: 能够实现非常短的传播延迟时间,非常适合高速存储系统和数据传输系统。
    2. 多使能输入: 内置三个使能输入端,可以简化级联操作和数据接收。
    3. 广泛的温度范围: SN54ALS138A 和 SN54AS138 支持宽广的操作温度范围(-55°C 至 125°C),适用于恶劣环境。
    4. 多种封装选项: 包括塑料小型封装 (SOIC)、陶瓷芯片载体 (FK) 等,方便灵活选择。


    应用案例和使用建议




    应用案例

    1. 高速存储系统: 这些器件可以用于高速存储系统中的地址译码,显著提高系统的整体性能。
    2. 数据路由器: 在数据路由器中,可以用来分配和处理大量数据流。

    使用建议

    1. 电源管理: 确保供电电压稳定在 4.5V 至 5.5V 范围内,避免电压波动影响器件性能。
    2. 散热管理: 尤其是在高温环境下使用时,需要良好的散热设计,以确保器件正常工作。


    兼容性和支持




    - 兼容性: SN54ALS138A 和 SN54AS138 可以与 SN74ALS138A 和 SN74AS138 相互兼容,适用于不同的应用需求。
    - 支持: Texas Instruments 提供全面的技术支持,包括详细的用户手册、开发工具和在线技术支持。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|--------|
    | 供电电压不稳定 | 确保电源电压在 4.5V 至 5.5V 之间 |
    | 发热过高 | 添加散热片或采用散热良好的 PCB 设计 |
    | 数据传输错误 | 检查输入信号和电源是否符合标准 |


    总结和推荐




    SN54ALS138A, SN54AS138, SN74ALS138A, SN74AS138 是高性能的三线至八线译码器/解复用器,具有出色的高速性能和广泛的温度适应能力。它们广泛应用于高速存储系统和数据路由器,特别是在需要极短传播延迟的应用场景中表现出色。推荐在需要高速、可靠的数据处理和传输的场合使用。强烈建议考虑这些器件作为关键部件,以提升系统的整体性能和可靠性。

JM38510/37701B2A参数

参数
输入数量 -
最大工作供电电压 5.5V
电路数量 1
供电类型 单相
传播延迟时间 28ns@ 4.5Vto5.5V
输出数量 -
最小工作供电电压 4.5V
低电平输出电流 4mA
高电平输出电流 400μA
9.09mm(Max)
9.09mm(Max)
2.03mm(Max)
通用封装 LLCC
安装方式 贴片安装
应用等级 军用级
包装方式 管装

JM38510/37701B2A厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/37701B2A数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 模拟开关/多路复用器 TEXAS INSTRUMENTS JM38510/37701B2A JM38510/37701B2A数据手册

JM38510/37701B2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 269.3798
3000+ ¥ 262.8096
6000+ ¥ 254.0493
库存: 1212
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 269379.8
