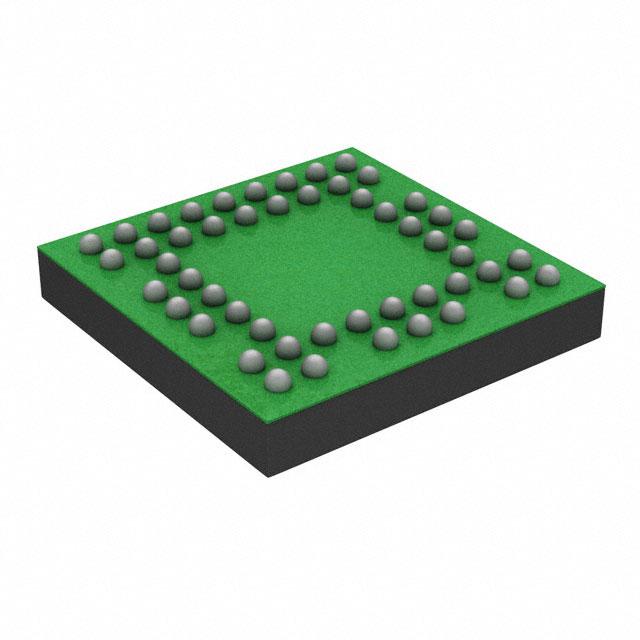

HD3SS215IZQET

产品分类: 视频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Analog Switch Quad 2:1 50-Pin BGA MICROSTAR JUNIOR T/R
供应商型号: 296-48545-6-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS 视频接口芯片 HD3SS215IZQET

HD3SS215IZQET概述

    HD3SS215 高速双端口差分开关技术手册

    产品简介


    HD3SS215是一款通用型的2:1/1:2差分开关,适用于多种视频传输标准。它能够支持最高达到6 Gbps的数据传输速率,具备DisplayPort和HDMI电气标准兼容性。此产品广泛应用于桌面和笔记本电脑、坞站、超高清电视(UHDTV)、高清电视(HDTV)以及各类显示器和AV接收器中。此外,HD3SS215还支持热插拔检测(HPD)信号、辅助(AUX)和显示数据通道(DDC)信号的切换,为用户提供更灵活的应用选择。

    技术参数


    - 电源电压范围:3.3 V ±10%
    - 工作温度范围:
    - 商用级:0°C 至 70°C(HD3SS215)
    - 工业级:-40°C 至 85°C(HD3SS215I)
    - 电气特性:
    - 输入高电平电压:2 VDD V
    - 输入低电平电压:-0.1 V 至 0.8 V
    - 输入中间电平电压:VDD/2 ± 300mV
    - 最大功耗:激活状态下<9 mW,待机状态下<30 μW(当OE引脚为低电平时)
    - 物理参数:
    - 封装选项:
    - 5 mm x 5 mm, 50-Ball ZQE
    - 8 mm × 8 mm, 56-Pin RTQ
    - 其他性能指标:
    - 宽-3 dB差分带宽:7 GHz
    - 动态特性优秀(在3 GHz时)
    - 串扰:-35 dB
    - 隔离:-21 dB
    - 插入损耗:-1.6 dB
    - 回波损耗:-12 dB
    - 最大比特偏移:5 ps

    产品特点和优势


    HD3SS215的优势在于其广泛的兼容性,能够满足DisplayPort和HDMI等多种视频传输标准的需求。其宽广的带宽、优秀的动态特性以及较低的功耗使其成为高性能应用的理想选择。特别是在工业温度范围内(-40°C至85°C),HD3SS215依然保持出色的性能,确保了其在严苛环境下的稳定运行。

    应用案例和使用建议


    HD3SS215适用于多种视频应用场合,如桌面和笔记本电脑中的PCI Express、DP和HDMI切换,或是UHDTV、HDTV及各类显示器中的信号切换。在具体应用中,设计者可以利用其2:1和1:2的切换能力,实现两个源到一个目标或者一个源到两个目标之间的无缝切换。
    建议在使用时考虑以下几点以优化性能:
    - 确保电源供应稳定,尤其是注意电源电压的精度,以免影响设备正常工作。
    - 在高速信号路径中添加适当的去耦电容,以减少噪声干扰,提高信号完整性。
    - 根据不同的应用场景选择合适的封装形式,如ZQE和RTQ两种封装方式,以便更好地适应不同类型的设备需求。

    兼容性和支持


    HD3SS215兼容于DisplayPort和HDMI电气标准,支持PCI Express Gen 1、Gen 2的切换,以及LVDS切换。针对不同的应用需求,产品提供了多种封装选项。厂商提供详尽的技术文档和支持服务,帮助用户解决各种技术问题。

    常见问题与解决方案


    在使用过程中,用户可能会遇到如下问题:
    - 电源电压不稳定:检查电源线连接是否牢固,确保电源供应稳定。
    - 性能下降:检查是否存在电磁干扰,可适当增加去耦电容数量。
    - 切换异常:确认所有控制引脚(如DxSEL和AUXSEL)配置正确无误。

    总结和推荐


    总体而言,HD3SS215凭借其出色的电气特性和广泛的兼容性,在众多视频传输应用中表现出色。对于需要高性能、高可靠性视频切换的系统来说,它是一个理想的选择。鉴于其优异的表现,我们强烈推荐此产品用于需要多路视频信号切换的应用场合。

HD3SS215IZQET参数

参数
分辨率 -
通用封装 BGA-MICROSTAR-JUNIOR-50
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
