TVP5151IZQC

产品分类: 视频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 25E-TVP5151IZQC
供应商: 国内现货
标准整包数: 1

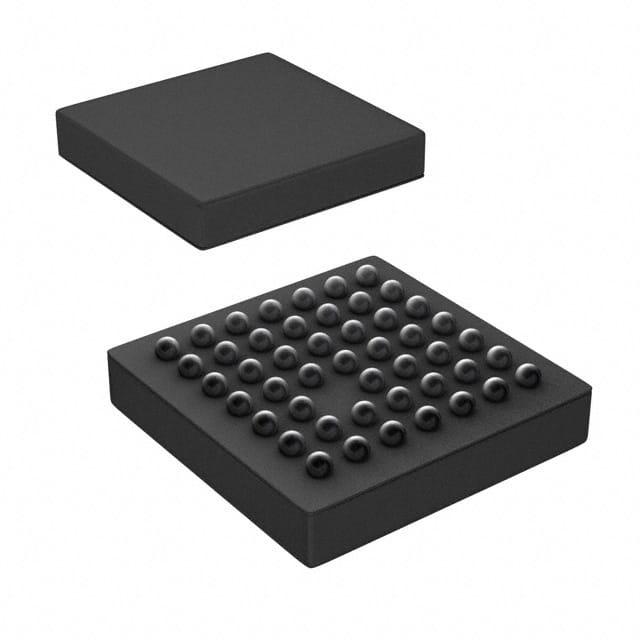

TEXAS INSTRUMENTS 视频接口芯片 TVP5151IZQC

TVP5151IZQC概述

    TVP5151 Ultralow-Power NTSC/PAL/SECAM Video Decoder: A Comprehensive Guide

    1. 产品简介


    TVP5151 是一款由德州仪器(Texas Instruments)制造的超低功耗 NTSC/PAL/SECAM 视频解码器。该解码器采用紧凑型封装,包括48引脚PBGA封装或32引脚TQFP封装,旨在将NTSC、PAL和SECAM视频信号转换为ITU-R BT.656格式。TVP5151 支持多种输入接口,如复合视频和S视频输入,且可通过 I²C 接口进行编程。该产品广泛应用于数字电视、便携导航、监控系统和视频投影仪等设备中。

    2. 技术参数


    TVP5151的主要技术规格如下:
    - 输入能力:接受NTSC(J, M, 4.43)、PAL(B, D, G, H, I, M, N, Nc)和SECAM(B, D, G, K, K1, L)格式的视频信号。
    - 输出格式:支持ITU-R BT.656标准,可提供8位4:2:2带有嵌入式同步的输出格式。
    - 电源要求:模拟和数字供电电压范围为1.8V到3.3V。
    - 功率消耗:正常模式下,功耗为138毫瓦;在关闭模式下,功耗小于1毫瓦。
    - 温度范围:工业级温度范围为-40°C至85°C。
    - 电气特性:提供高阻抗输出、差分CMOS模拟预处理通道等。
    - 时钟要求:参考时钟频率为27.000 MHz,精度为±50 ppm。

    3. 产品特点和优势


    TVP5151 具备多项独特优势,使其在同类产品中脱颖而出:
    - 超低功耗:能够在各种标准视频输入下保持较低的功耗,尤其适用于便携式应用。
    - 高性能ADC:采用9位分辨率的高速ADC,提供出色的模拟信号到数字信号的转换质量。
    - 智能滤波技术:内置自适应四线梳状滤波器,能有效减少颜色和亮度间的伪像。
    - 嵌入式同步处理:可以生成嵌入式同步信号,适用于多种视频标准。
    - 多功能VBI处理器:能够处理多种视频广播信息,如闭路字幕、图文电视等。
    - 宽动态范围:支持高达360°的颜色相位调整,确保图像颜色的真实性。

    4. 应用案例和使用建议


    - 数字电视:可用于接收并解码不同格式的电视信号,提高观看体验。
    - 便携导航设备:内置的低功耗特性使它成为车载导航的理想选择。
    - 视频投影仪:通过高质量的图像输出,提升影像展示效果。
    - 便携式游戏机:适用于各种娱乐设备中的视频处理需求。
    - 安防监控:可以实时处理视频流,提高监控系统的效率。
    使用建议:
    - 对于不同的视频格式,应当适当调整参数设置,如选择合适的色彩饱和度和亮度控制,以获得最佳的视觉效果。
    - 在实际应用中,建议利用嵌入式同步功能,增强信号的稳定性,避免干扰。
    - 调整好外部接线,例如与电源和晶振相关的接线,以确保良好的电气连接和信号完整性。

    5. 兼容性和支持


    TVP5151 可与其他德州仪器产品配合使用,并且兼容多种电气标准。厂商提供了详尽的技术文档和在线支持,帮助用户快速解决常见问题和故障排查。此外,还提供定制化的技术支持,以满足特定应用需求。

    6. 常见问题与解决方案


    - 问题:在启动时未能正确检测到输入信号。
    - 解决方案:检查输入连接是否正确,确认电源电压和参考时钟的频率是否符合规范。

    - 问题:颜色信号存在严重噪点。
    - 解决方案:检查梳状滤波器设置,调整色彩饱和度和相位控制,确保滤波器工作在最优状态。

    - 问题:输出图像出现延迟。
    - 解决方案:重新配置内部时序寄存器,适当调整信号延迟参数,确保图像输出与输入信号同步。

    7. 总结和推荐


    总体来看,TVP5151是一款集超低功耗、高性能和多功能于一体的视频解码器。其独特的技术特性和广泛的适用范围使其在各类消费电子和专业设备中具有较高的市场竞争力。对于需要高性能视频解码功能的应用场合,TVP5151无疑是一个值得考虑的优秀选择。
    建议在需要对视频信号进行高质量解码的应用场景中采用TVP5151。这款产品凭借其出色的性能、多样化的应用以及广泛的支持服务,定能成为开发者的得力助手。

TVP5151IZQC参数

参数
分辨率 -
4.1mm(Max)
4.1mm(Max)
770μm(Max)
通用封装 BGA-48
安装方式 贴片安装
应用等级 工业级
包装方式 散装,托盘

TVP5151IZQC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TVP5151IZQC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 视频接口芯片 TEXAS INSTRUMENTS TVP5151IZQC TVP5151IZQC数据手册

TVP5151IZQC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 48.2828
5000+ ¥ 46.1216
10000+ ¥ 44.4508
库存: 675
起订量: 208 增量: 0
交货地:
最小起订量为:10
合计: ¥ 482.82
