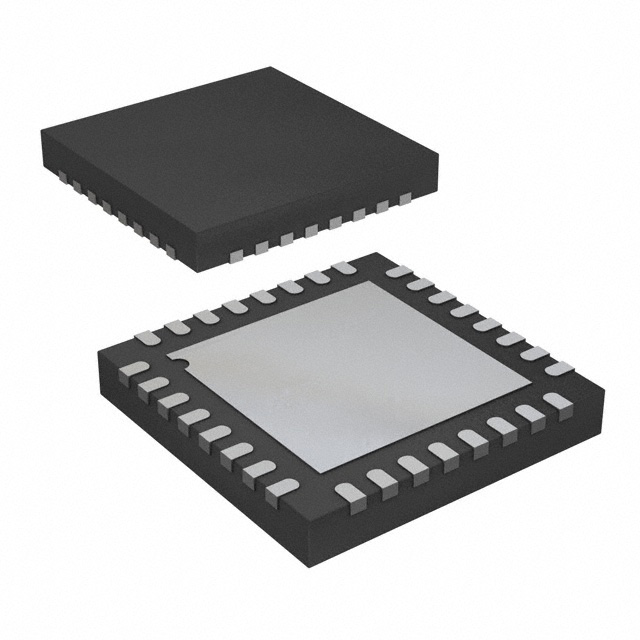

ADV7282AWBCPZ-M-RL

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: 10bit 贴片安装,黏合安装
供应商型号: 505-ADV7282AWBCPZ-M-RLDKR-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 视频接口芯片 ADV7282AWBCPZ-M-RL

ADV7282AWBCPZ-M-RL概述

    # ADV7282A/B 视频解码器技术手册

    产品简介


    产品类型
    ADV7282A/B 是一款集成了多种功能的一体化视频解码芯片,适用于各种模拟视频信号的数字化处理。它支持多种视频制式(NTSC、PAL 和 SECAM),并提供单端、伪差分及全差分 CVBS 输入模式。
    主要功能
    1. 自动检测功能:支持全球范围内的标准模拟基带视频信号自动检测。
    2. 多通道输入:最高支持 6 个模拟输入通道。
    3. 高精度转换:配备 10 位模数转换器 (ADC),具有四倍过采样能力,确保优异的信号保真度。
    4. 图像增强:内置先进的 2D 混合滤波器和对比度增强模块,提升图像质量。
    5. MIPI 接口:ADV7282A-M 版本支持 MIPI CSI-2 输出,便于移动平台集成。
    应用领域
    - 高级驾驶辅助系统(ADAS)
    - 车载娱乐系统
    - 数字录像机(DVR)用于视频监控
    - 媒体播放设备

    技术参数


    电气特性
    | 参数名称 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 输入高电压 (VIH) 1.2 V 3.3 V
    | 输入低电压 (VIL) 0.4 V 1.2 V
    | ADC 分辨率 | N 10 bits |
    视频性能
    | 参数名称 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 差分相位 (DP) 0.9 ° |
    | 差分增益 (DG) 0.5 % |
    | 锁定时长 (Horizonal Lock Range) -5 +5 | % |
    功耗
    | 参数名称 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 数字供电电流 | IDVDDIO | 5 15 | mA |
    | MIPI 供电电流 | IMVDD | 14 14 | mA |

    产品特点和优势


    - 全球兼容性:支持所有主流电视制式,满足国际市场需求。
    - 高性能滤波器:内置五线自适应 2D 混合滤波器,有效减少杂波干扰。
    - 快速切换:支持多种视频格式间快速切换,响应时间短至 100ms。
    - 低功耗设计:采用高效能架构,在保证性能的同时大幅降低能耗。
    - 汽车级认证:通过严苛的车规测试,适用于极端温度环境(-40°C 至 +105°C)。

    应用案例和使用建议


    应用案例
    1. 车载娱乐系统:作为后视摄像头信号接收端,解析复合视频信号并输出至显示屏。
    2. 家庭安防监控:将传统模拟摄像机捕捉的画面转换为数字格式,接入现代监控系统。
    使用建议
    - 确保正确的电源电压配置,避免超出规定的范围导致设备损坏。
    - 在多路输入场景下,合理设置优先级以提高切换效率。
    - 结合外部电路优化输入阻抗匹配,进一步增强 CMRR 性能。

    兼容性和支持


    - 兼容性:与多个主控芯片通过 I²C 接口实现无缝连接。
    - 技术支持:Analog Devices 提供详尽的技术文档及在线支持服务,帮助客户解决使用中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 图像模糊 | 检查输入信号质量和抗混叠滤波器状态 |
    | 接收不到正确信号 | 核实连接是否牢固,调整天线方向或加强信号源 |
    | 设备发热异常 | 检查散热措施是否到位,必要时降低功耗运行 |

    总结和推荐


    ADV7282A/B 是一款高度集成且性能卓越的视频解码芯片,凭借其强大的功能集合、优秀的稳定性和灵活性,在多个领域展现出显著的竞争优势。无论是对实时性要求较高的 ADAS 还是注重画质的家庭安防,它都能完美胜任。因此,强烈推荐这款产品用于需要高精度视频处理的应用场合。

    结论:此款视频解码器适合追求高性能、多功能性的用户群体,能够满足绝大多数复杂的实际需求。

ADV7282AWBCPZ-M-RL参数

参数
分辨率 10bit
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ADV7282AWBCPZ-M-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
