LMH0202MT/NOPB

产品分类: 视频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: Serial Digital Cable Driver 16-Pin TSSOP Tube
供应商型号: LMH0202MT/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 视频接口芯片 LMH0202MT/NOPB

LMH0202MT/NOPB概述


    产品简介


    LMH0202 双通道SMPTE 292M/259M串行数字电缆驱动器
    LMH0202是一款高性能的双通道串行数字电缆驱动器,专为SMPTE 292M(高清电视格式)和SMPTE 259M(标清电视格式)标准设计。该产品主要用于数字视频传输和ITU-T G.703串行数字数据传输应用。通过提供双差分输入和输出接口,LMH0202能够支持高达1.485 Gbps的数据传输速率,适用于各种需要高可靠性和高速度传输的应用场景。

    技术参数


    - 输入端口:双差分输入(SDI1, SDI2)
    - 输出端口:双差分输出(SDO1, SDO2)
    - 供电电压:单3.3V供电
    - 温度范围:商业级温度范围0°C至+70°C
    - 功耗:标称功耗在标清模式下为250mW,在高清模式下为300mW
    - 信号速率选择:可选的上升/下降时间,满足SMPTE 259M和SMPTE 292M标准
    - 输出幅度调节:通过外部电阻调节输出电压摆幅
    - 最大数据率:1.485 Gbps

    产品特点和优势


    - 兼容多种标准:LMH0202不仅支持SMPTE 292M,还兼容SMPTE 259M和SMPTE 344M标准,为不同应用提供了灵活性。
    - 易于配置:通过简单的外部电阻配置即可调整输出电压摆幅,提供方便的调试体验。
    - 低功耗设计:在两种不同的工作模式下提供较低的功耗,符合环保需求。
    - 高可靠性:内置限流保护和短路保护,确保长时间稳定运行。
    - 广泛应用:适用于SMPTE 292M/259M串行数字视频传输、Sonet/SDH和ATM接口、数字路由器和交换机、分配放大器、缓冲器和视频摄像机等多种应用场景。

    应用案例和使用建议


    应用案例:
    - 在广播和媒体传输领域,LMH0202用于实现高质量的高清和标清视频信号传输。
    - 在电信和网络基础设施中,作为SMPTE 292M/259M串行数字视频接口的前端驱动组件。
    - 在专业音视频制作环境中,用于连接不同设备以保证视频质量。
    使用建议:
    - 为了确保最佳的信号完整性,建议将RREF电阻尽可能靠近LMH0202的相应引脚放置,以减少寄生电容的影响。
    - 对于DVB-ASI应用,可以通过外部路由实现单差分输入到双差分输出的转换,从而简化系统设计。

    兼容性和支持


    - 兼容性:LMH0202可以与各种75Ω同轴电缆匹配,如Belden 8281或Belden 1694A。
    - 支持:德州仪器提供详尽的技术文档、样本和在线技术支持,确保用户能快速有效地利用该产品进行开发和集成。

    常见问题与解决方案


    - 问题:无法达到预期的数据传输速率
    - 解决方案:检查输入信号的质量,确保外部电阻值正确无误。
    - 问题:输出电压不稳定
    - 解决方案:检查电源电压是否稳定,且外部电阻是否正确连接。
    - 问题:出现信号失真现象
    - 解决方案:重新评估板层设计,尽量减少寄生电容的影响。

    总结和推荐


    LMH0202以其灵活的功能和高可靠性成为数字视频和数据传输的理想选择。无论是广播行业还是电信网络,该产品都能提供出色的性能和稳定性。结合其广泛的适用性和支持服务,LMH0202无疑是值得推荐的产品。

LMH0202MT/NOPB参数

参数
分辨率 -
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)

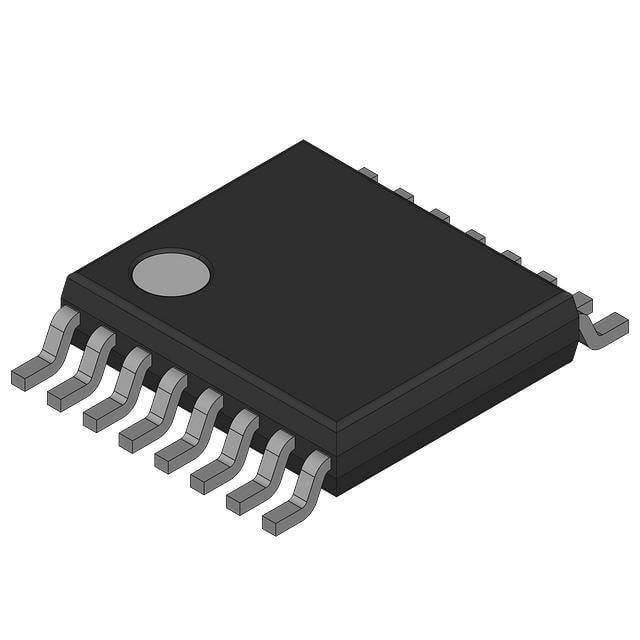

通用封装 TSSOP-16
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装
