ADV7280WBCPZ

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: 10bit LFCSP 贴片安装 5mm*5mm*730μm
供应商型号: 4023768
供应商: element14
标准整包数: 1

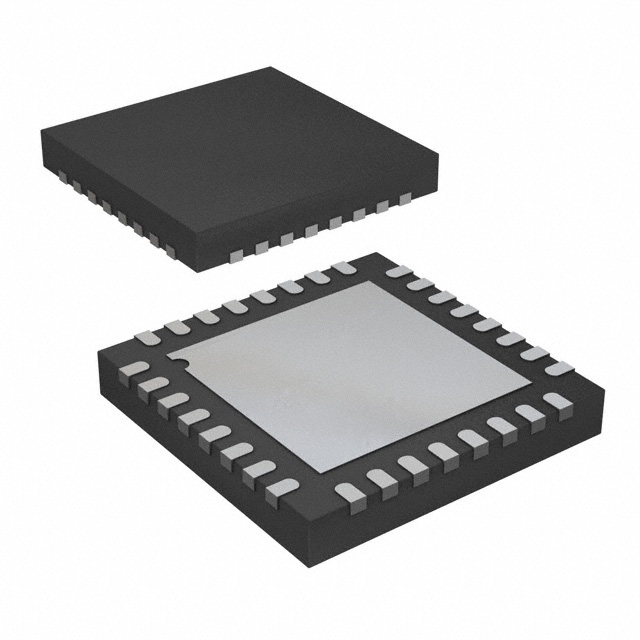

ANALOG DEVICES 视频接口芯片 ADV7280WBCPZ

ADV7280WBCPZ概述


    产品简介


    产品名称:ADV7280/ADV7280-M
    基本介绍:
    ADV7280和ADV7280-M是模拟视频解码器芯片,能够支持多种全球标准的视频格式(如NTSC、PAL和SECAM)。这些芯片集成了高精度的模拟到数字转换器(ADC),可处理复合视频、S-Video和分量视频等多种输入信号,并输出8位YCrCb 4:2:2格式的数据流。此外,ADV7280-M还支持MIPI CSI-2接口,以适应不同的视频处理器和FPGA需求。这些特性使得它们非常适合智能手机、多媒体手持设备、汽车娱乐系统、DVR、媒体播放器等领域的应用。

    技术参数


    模拟视频输入:
    - 支持的格式:复合视频(CVBS)、S-Video(Y/C)和分量视频(YPrPb)
    - 输入范围:最高可达1.47V的共模输入范围
    - 视频输入通道:ADV7280支持最多4个通道,ADV7280-M支持最多8个通道
    - ADC分辨率:10位
    数字输出:
    - 输出格式:8位YCrCb 4:2:2
    - 输出速度:27 MHz(行锁定时钟)
    电气参数:
    - 供电电压:1.71 V 至 1.89 V
    - 数字I/O电压:1.8 V 或 3.3 V
    - 电源电流:在正常工作条件下,单端CVBS输入为47mA,Y/C输入为60mA,YPrPb输入为75mA
    - 功耗:在低功耗模式下总功耗小于1mW
    其他关键参数:
    - 噪声比:Luma线性度为57.1 dB
    - 互调非线性:±0.6 LSB
    - 响应时间:最快切换时间为100ms

    产品特点和优势


    多功能性:
    - 全球范围内支持NTSC、PAL、SECAM视频标准的解码。
    - 集成10位ADC,提供4倍过采样能力,确保精确的信号捕捉和处理。
    高性能:
    - 通过五线自适应2D梳状滤波器实现卓越的色度和亮度分离。
    - 内置自动增益控制(AGC)和钳位恢复电路,支持0至1.0V的输入峰值信号范围。
    - 下降抖动功能将输出数据从8位降至6位,便于设计符合标准的LCD面板。
    先进功能:
    - 自适应对比度增强(ACE)提高了图像细节。
    - 支持快速切换,提升用户体验。
    - 包括先进的I2P(交错到逐行扫描)功能,使内部无需外接存储即可处理复杂视频信号。

    应用案例和使用建议


    应用案例:
    - 智能手机和多媒体手持设备:这类设备通常需要高效利用空间并保持高性能,ADV7280/M能够满足这一需求。
    - 汽车娱乐系统:在这些环境中,视频清晰度至关重要。ADV7280/M凭借其出色的噪声抑制能力和自适应对比度增强功能,在此类应用中表现出色。
    使用建议:
    - 在连接外部组件时,必须遵循推荐的阻值设置,以确保最佳信号传输和处理效果。
    - 选择合适的电源和接地连接方式,以提高系统的稳定性与可靠性。
    - 使用差分信号路由来减少噪声干扰,特别是在MIPI CSI-2输出部分。

    兼容性和支持


    兼容性:
    - ADV7280/M支持标准定义处理器(SDP)内的各种VBI数据服务,例如闭路字幕(CCAP)、宽屏信号(WSS)和复制生成管理系统(CGMS)。
    - 完全兼容Rovi(Macrovision)保护机制,能够识别和报告Type I、Type II和Type III保护等级。
    支持:
    - Analog Devices提供详细的技术文档、评估板及技术支持,帮助客户顺利集成和调试这些视频解码器。
    - 供货型号包含针对汽车应用特别认证的版本(W系列),保证产品质量与可靠性。

    常见问题与解决方案


    常见问题1:无法正确检测视频标准
    - 解决方案:检查ALSB引脚配置是否正确,并确认外部晶体频率稳定。
    常见问题2:输出数据异常
    - 解决方案:验证电源电压、I2C通信设置和输入信号电平是否在额定范围内。
    常见问题3:电源上电顺序错误
    - 解决方案:严格遵循推荐的电源上电序列进行操作,避免由于不当的上电顺序导致芯片损坏。

    总结和推荐


    综述:
    ADV7280和ADV7280-M是高性能视频解码器,具备全面的功能组合和良好的性能指标,使其适用于广泛的视频应用领域。特别是对于对实时性和质量要求较高的汽车和消费类电子产品,这款产品无疑是最佳选择之一。
    推荐:
    我们强烈推荐使用ADV7280/ADV7280-M。这些视频解码器不仅拥有出色的技术性能,而且提供了良好的兼容性和广泛的适用性。无论是追求高精度视频处理还是寻求降低开发成本,它们都是不可多得的优秀选择。

ADV7280WBCPZ参数

参数
分辨率 10bit
长*宽*高 5mm*5mm*730μm
通用封装 LFCSP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

ADV7280WBCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADV7280WBCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 视频接口芯片 ANALOG DEVICES ADV7280WBCPZ ADV7280WBCPZ数据手册

ADV7280WBCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 150.176
10+ ¥ 135.8592
25+ ¥ 112.0125
100+ ¥ 102.252
250+ ¥ 95.808
500+ ¥ 87.792
库存: 64
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1358.59
