ADV601JS12

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: 10bit QFP 贴片安装 28mm*28mm*3.4mm
供应商型号: CY-ADV601JS12
供应商: Avnet
标准整包数: 1

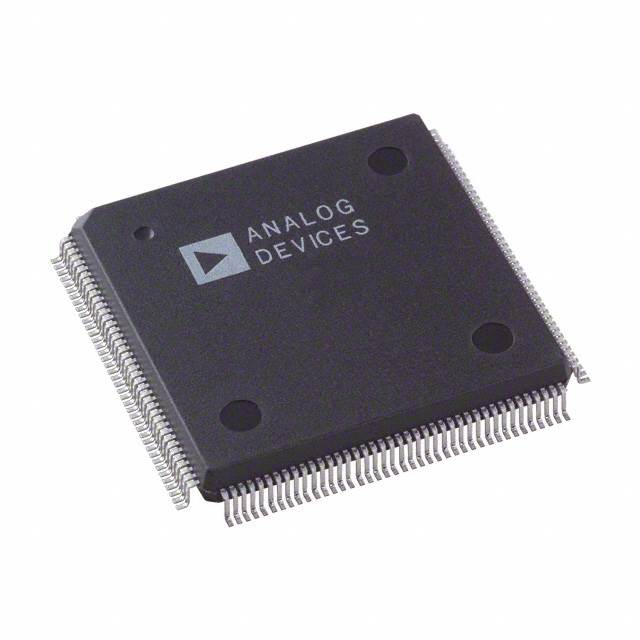

ANALOG DEVICES 视频接口芯片 ADV601JS12

ADV601JS12概述


    产品简介


    产品类型与功能:ADV601是一款低成本的多功能视频编解码器(Video Codec),能够实时处理CCIR-601格式的数字视频压缩和解压缩,适用于各种数字视频应用。它具有高图像质量,可以支持从视觉无损到350:1的压缩比。
    应用领域:ADV601广泛应用于非线性视频编辑系统、视频捕获系统、远程监控系统、数码摄像机、广播级视频分发系统、视频插入设备、图像及视频存档系统、数字视频磁带、高清视频会议等领域。

    技术参数


    - 接口:通用8位、16位或32位主机接口,集成512深度32位FIFO,支持PCI、ISA、SCSI、SONET、10 Base T、ARCnet、HDSL、ADSL等多种数字接口。
    - 压缩与解压缩性能:支持CCIR-601和方形像素视频的实时压缩或解压缩,压缩比从视觉无损到350:1。
    - 分辨率支持:能够处理高达768×288的活动区域和14.75 MHz的最大像素率。
    - 电源与环境要求:工作温度范围未提及,但一般为工业标准温度范围。
    - 其他:支持可编程量化器,实现视觉无损压缩,典型情况下在自然图像上达到4:1的压缩比。

    产品特点和优势


    - 低功耗与高性能:作为单芯片设计,ADV601提供了突破性的系统成本优势,同时保证了高性能。
    - 灵活性与易用性:支持多种视频格式和接口,提供灵活的控制和状态寄存器,便于系统集成。
    - 高适应性:独特的子带编码架构允许用户根据不同应用调整压缩算法,确保高质量视频传输。

    应用案例和使用建议


    应用案例:如用于远程监控系统中,ADV601可以通过实时压缩视频流来降低网络传输负担;在数字视频磁带系统中,它可以高效地进行压缩存储。
    使用建议:
    - 在部署时,根据视频源的特点选择合适的压缩比率。
    - 对于复杂的应用环境,建议采用外部DSP进行Bin Width计算以提高处理效率。

    兼容性和支持


    - 兼容性:ADV601支持与多种外部硬件设备连接,包括数字信号处理器(DSP),可用于扩展其功能。
    - 支持与维护:由ADI公司提供技术支持和文档资料,方便用户获取帮助并解决问题。

    常见问题与解决方案


    - 问题1:压缩比不稳定。
    - 解决方法:检查输入数据速率和外部存储器中的统计信息更新频率。
    - 问题2:图像出现块状伪影。
    - 解决方法:调整量化器设置或增加外部高速内存以优化波形变换。

    总结和推荐


    综上所述,ADV601以其高性价比、广泛的适用性和卓越的技术规格,在数字视频处理领域展现出了极强的竞争力。对于需要高性能、高兼容性的应用场景,如远程监控、数字视频录制等,ADV601是一个值得推荐的选择。此外,其模块化设计也便于未来的升级和维护。

ADV601JS12参数

参数
分辨率 10bit
长*宽*高 28mm*28mm*3.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 管装

ADV601JS12厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADV601JS12数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 视频接口芯片 ANALOG DEVICES ADV601JS12 ADV601JS12数据手册

ADV601JS12封装设计

查看详情并下载
Symbol
Footprint
3D Model
