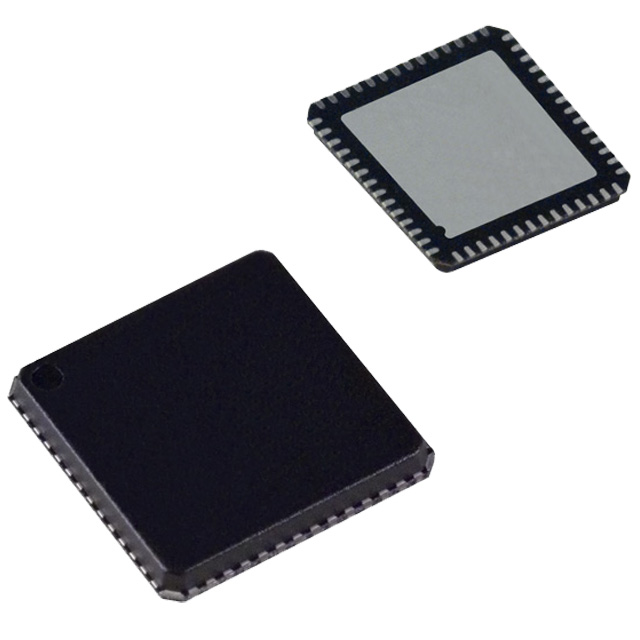

AD8190ACPZ-R7

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Multiplexer Single 2:1 56-Pin LFCSP EP T/R
供应商型号: CY-AD8190ACPZ-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 视频接口芯片 AD8190ACPZ-R7

AD8190ACPZ-R7概述


    产品简介


    产品概述
    AD8190是一款专为长电缆运行而设计的HDMI/DVI开关,集成了等化TMDS输入和预强调TMDS输出。它特别适用于需要多输入显示器、投影仪、A/V接收器、机顶盒以及高级电视(HDTV)集等多种应用场景的系统。
    主要功能
    - 支持高达1.65 Gbps的数据速率,可以实现UXGA(1600×1200)的DVI分辨率及1080p的HDMI格式。
    - 支持25 MHz至165 MHz的像素时钟。
    - 集成等化器,允许使用长HDMI电缆(最多20米)。
    - 支持辅助通道切换,允许路由DDC总线及其他信号。
    - 支持单电源供电,且具备低功耗模式。
    - 兼容HDCP标准。
    应用领域
    - 多输入显示器
    - 投影仪
    - A/V接收器
    - 机顶盒
    - 高级电视(HDTV)

    技术参数


    - 动态性能
    - 最大数据率:1.65 Gbps
    - 比特误差率(BER):≤ 10⁻⁹
    - 确定性抖动:40 ps(p-p)
    - 随机抖动:1 ps(rms)
    - 等化性能
    - 接收器(最高设置):12 dB(825 MHz时)
    - 发射机(最高设置):6 dB(825 MHz时)
    - 输入特性
    - 输入电压摆幅:150 mV到1200 mV
    - 输入共模电压:AVCC − 800 mV到AVCC
    - 输出特性
    - 高电平电压:AVCC − 10 mV到AVCC + 10 mV
    - 低电平电压:AVCC − 600 mV到AVCC − 400 mV
    - 上升/下降时间:75 ps到200 ps
    - 辅助通道
    - 辅助通道电阻:100 Ω
    - 辅助通道电容:8 pF
    - 电源供应
    - AVCC供电范围:3 V到3.6 V
    - DVEE和AVEE供电范围:0 V
    - AMUXVCC供电范围:5 V
    - 电源消耗
    - 输出禁用:115 mW到364 mW
    - 输出使能(无预加强):411 mW到664 mW
    - 输出使能(最大预加强):754 mW到1057 mW

    产品特点和优势


    - 高数据速率:支持高达1.65 Gbps的数据速率,满足高分辨率显示需求。
    - 长电缆支持:集成等化器,允许使用长达20米的HDMI电缆,显著提升了系统的灵活性。
    - 辅助通道切换:支持单芯片解决方案,便于路由DDC总线和其他信号。
    - 低功耗:具备多种低功耗模式,降低了整体功耗,适合电池驱动的应用。
    - 符合标准:兼容HDMI 1.2a和HDCP标准,保证与现有设备的兼容性。

    应用案例和使用建议


    典型应用
    图2展示了AD8190在HDTV中的典型应用。在该应用中,AD8190可以作为中间开关,连接多个来源(如机顶盒、蓝光播放器)到HDTV显示器,实现无缝切换。
    使用建议
    1. 配置和布线:确保正确的电源连接和接地,以避免干扰。
    2. 电缆选择:根据应用场景选择合适的电缆长度和类型,以保持信号完整性。
    3. 布板布局:遵循推荐的PCB布局指南,确保信号质量和稳定性。
    4. 辅助通道管理:合理利用辅助通道进行其他信号的路由,提高系统集成度。

    兼容性和支持


    - 兼容性:AD8190兼容HDMI 1.2a和HDCP标准,可以与大多数HDMI和DVI设备无缝集成。
    - 支持和服务:Analog Devices提供了详细的技术文档和官方技术支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:系统出现异常抖动或噪声。
    - 解决方案:检查电源连接是否正确,确保电源稳定;检查电缆连接是否有松动或损坏。
    2. 问题:系统无法正常启动。
    - 解决方案:确认是否正确进行了初始化设置,检查配置寄存器状态。
    3. 问题:传输数据丢失或不稳定。
    - 解决方案:调整等化器设置,检查电缆长度和质量。

    总结和推荐


    总结:AD8190作为一款高性能的HDMI/DVI开关,具有优异的等化能力和数据处理能力,特别适合高分辨率显示和长距离信号传输的应用场景。它的低功耗、多种配置选项使其成为市场上极具竞争力的产品。
    推荐:强烈推荐在需要长距离、高分辨率视频信号传输的应用中使用AD8190。其出色的技术指标和多功能性将为用户带来卓越的体验。

AD8190ACPZ-R7参数

参数
分辨率 -
长*宽*高 8mm*8mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

AD8190ACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
