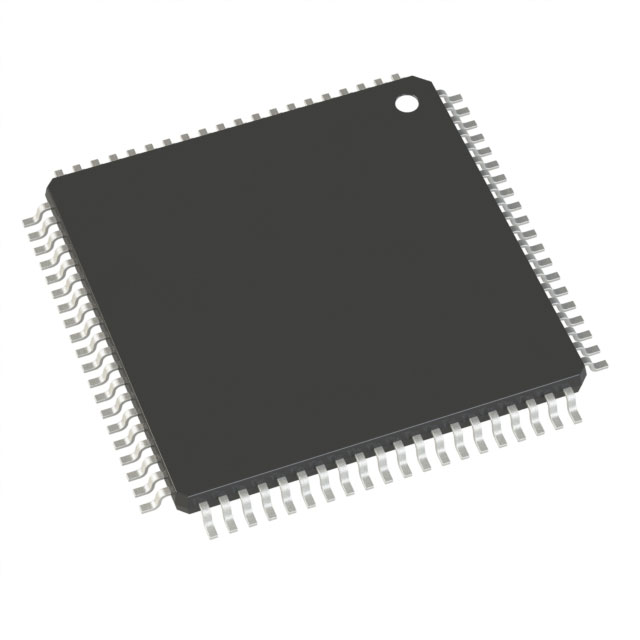

ADV7189BKSTZ

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: 12bit QFP 贴片安装 14mm*14mm*1.4mm
供应商型号: AIC-ADV7189BKSTZ
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 视频接口芯片 ADV7189BKSTZ

ADV7189BKSTZ概述

    ADV7189B Multiformat SDTV Video Decoder 技术手册解析

    1. 产品简介


    产品类型:
    ADV7189B 是一款多格式标清视频解码器,由Analog Devices公司制造。该器件支持全球范围内广泛采用的多种电视标准,如NTSC、PAL和SECAM。
    主要功能:
    - 支持自动检测并转换多种模拟基带电视信号到数字格式。
    - 集成了三组54MHz噪声整形12位模数转换器(ADCs)。
    - 具备自适应数字行长度跟踪(ADLLT)算法,能够处理不同质量的视频源。
    应用领域:
    - 高端DVD记录仪
    - 视频投影仪
    - 硬盘驱动录像机/数字录像机(HDD-based PVRs/DVDRs)
    - 液晶显示器(LCD TVs)
    - 机顶盒
    - 专业视频产品
    - 家庭影院接收机(AVR receivers)

    2. 技术参数


    - 输入信号: 复合视频(CVBS)、S-Video(Y/C)、YPrPb组件(兼容VESA、MII、SMPTE和BetaCam标准)。
    - 输出信号: 4:2:2 YCrCb格式,8位、10位、16位或20位数据输出。
    - 电气特性:
    - AVDD:3.15 V至3.45 V
    - DVDD:1.65 V至2.0 V
    - DVDDIO:3.0 V至3.6 V
    - PVDD:1.65 V至2.0 V
    - 工作温度范围: 0°C至+70°C 和 -40°C至+85°C
    - 封装形式: 80引脚无铅LQFP封装

    3. 产品特点和优势


    - 多功能性: 支持多种输入格式和输出格式,适用于广泛的视频应用。
    - 高性能ADC: 12位高精度ADC提供专业的视频性能。
    - 强抗噪能力: 自适应滤波和数字噪声减少(DNR)功能可以处理弱、杂乱和不稳定的视频源。
    - 高灵活性: 内置多种用户可调节的视频控制,包括亮度、对比度、饱和度和色调调整。
    - 集成度高: 包含多个辅助功能,如垂直消隐信息(VBI)数据恢复和Macrovision保护检测。

    4. 应用案例和使用建议


    - 应用案例:
    - 在高端DVD记录仪中,它可以自动检测并转换多种电视标准信号,为用户提供无缝的播放体验。
    - 在视频项目中,它可以将复合视频信号转换成高质量的数字视频输出,适合大型显示器。
    - 使用建议:
    - 为了获得最佳性能,建议将AVDD和DVDD保持在推荐的工作电压范围内。
    - 使用外部晶体时,注意匹配正确的负载电容值以确保稳定运行。

    5. 兼容性和支持


    - 兼容性: ADV7189B可与多种视频信号接口兼容,支持复合视频、S-Video和YPrPb输入。
    - 支持和维护: Analog Devices提供了详尽的技术文档和支持服务,帮助用户理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题1:信号丢失
    - 解决方案:检查所有连接线是否稳固连接,确保电源和地线无误。

    - 问题2:视频色彩失真
    - 解决方案:调整饱和度和色调设置,或重新启动设备以刷新视频处理参数。

    7. 总结和推荐


    总体评价:
    ADV7189B是一款高度集成且多功能的标清视频解码器,具有卓越的视频处理能力和广泛的适用范围。它能够处理多种电视标准,并具备强大的抗干扰能力和丰富的用户控制选项。
    推荐使用:
    强烈推荐给需要高性能视频解码解决方案的设计者和工程师,尤其是在涉及多种视频格式的应用场景中。此外,该产品的易用性和兼容性使其成为许多视频应用的理想选择。

ADV7189BKSTZ参数

参数
分辨率 12bit
长*宽*高 14mm*14mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

ADV7189BKSTZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
