AD9983AKCPZ-170

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: 8bit 贴片安装 9mm*9mm*830μm
供应商型号: Q-AD9983AKCPZ-170
供应商: 国内现货
标准整包数: 0

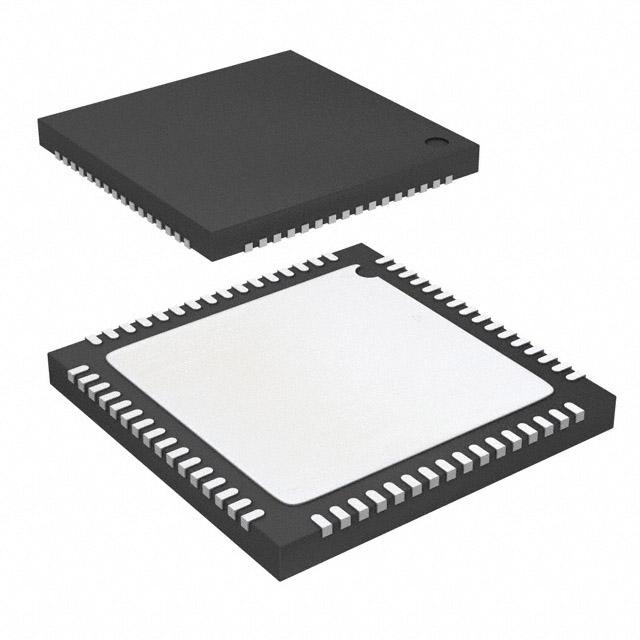

ANALOG DEVICES 视频接口芯片 AD9983AKCPZ-170

AD9983AKCPZ-170概述

    AD9983A 8-Bit Display Interface:高性能视频信号处理器

    1. 产品简介


    AD9983A 是一款由Analog Devices公司设计并生产的高性能8位模拟-数字转换器(ADC)。它专为捕捉YPbPr视频和RGB图形信号而优化,广泛应用于高级电视、等离子显示面板、液晶电视、高清电视、RGB图形处理以及液晶显示器和投影仪等领域。AD9983A集成了一个三通道的140MHz ADC、PLL(锁相环)、可编程增益、偏移和钳位控制,提供了一种高集成度的解决方案来满足各种复杂的视频处理需求。

    2. 技术参数


    - 分辨率:8位
    - 输入电压范围:0.5V到1.0V峰峰值
    - 采样速率:最高可达140 MSPS
    - 动态范围:最大300 MHz
    - 功耗:800mW
    - 接口电压:VD(1.7V至1.9V),VDD(1.7V至3.3V),PVD(1.7V至1.9V),DAVDD(1.7V至1.9V)
    - 功耗模式:电源关断通过专用引脚或串行寄存器控制
    - 其他电气特性参见《AD9983A技术规格》

    3. 产品特点和优势


    - 高性能转换能力:最大140 MSPS的转换率使其能够适应多种视频格式,包括1080i和720p HDTV视频模式。
    - 自动校准功能:具备自动增益匹配和自动偏移调整功能,确保信号的一致性和准确性。
    - 多功能输出格式:支持4:4:4, 4:2:2和DDR输出格式模式,具有变驱动强度输出功能。
    - 同步处理能力:具备奇偶场检测、外部时钟输入和再生Hsync输出等功能。
    - 温度适应性:适用于0°C至70°C的工作环境,确保在各种条件下都能稳定运行。

    4. 应用案例和使用建议


    - 高级电视和显示器:AD9983A被广泛应用于高端电视及显示器,尤其是需要高质量图像处理的应用场景。
    - 使用建议:为了确保最佳性能,需注意时钟信号的质量,尽量避免信号干扰和时钟抖动。另外,根据具体应用需求合理配置外部滤波器和电容,以获得理想的图像质量。

    5. 兼容性和支持


    - AD9983A支持通过串行接口进行通信,可以方便地与现有的数字系统进行整合。
    - 厂商提供了详尽的技术支持文档,包括电路板布局建议和测试寄存器设置指南。

    6. 常见问题与解决方案


    - 问题1:电源管理时出现异常,导致设备无法正常工作。
    - 解决方案:检查电源电压是否符合要求,特别是VDD, VD, PVD, 和DAVDD的电压范围。

    - 问题2:输出信号不稳定,画面质量差。
    - 解决方案:确认外部滤波器和电容连接正确,调整PLL参数以降低时钟抖动。

    7. 总结和推荐


    综上所述,AD9983A是一款集高性能、多功能于一身的视频信号处理器。其强大的处理能力和多样化的输出格式使得它成为许多高级视频处理设备的理想选择。无论是在专业广播还是家用娱乐领域,AD9983A都能提供出色的图像质量和稳定的性能表现,非常值得推荐。

AD9983AKCPZ-170参数

参数
分辨率 8bit
长*宽*高 9mm*9mm*830μm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

AD9983AKCPZ-170厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9983AKCPZ-170数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 视频接口芯片 ANALOG DEVICES AD9983AKCPZ-170 AD9983AKCPZ-170数据手册

AD9983AKCPZ-170封装设计

查看详情并下载
Symbol
Footprint
3D Model
